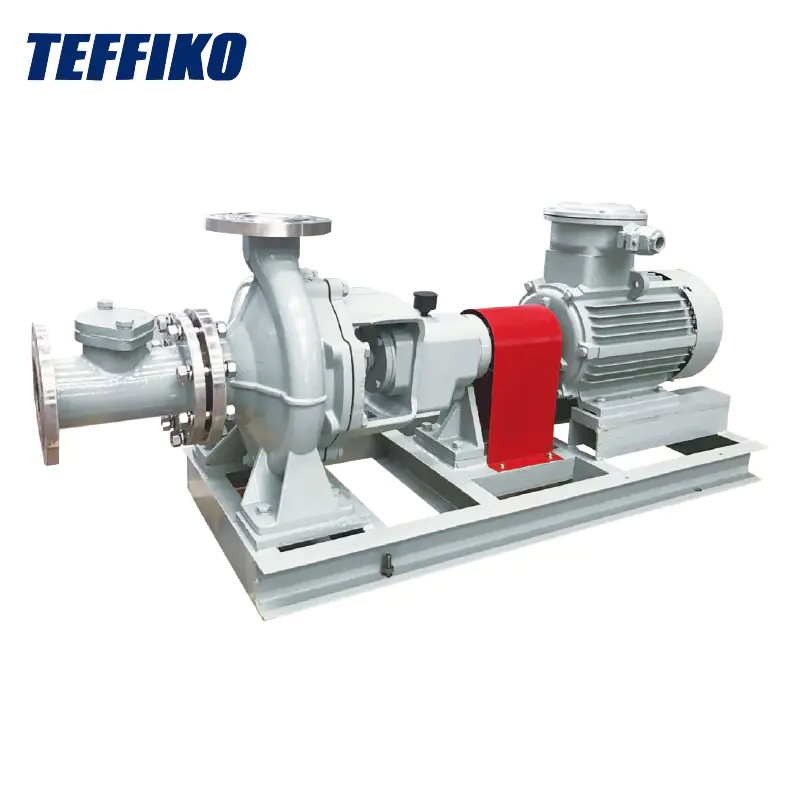

API OH1 көлденең центрифугалық сорғылар ретінде, бітелмеген шлам үшін, оның негізгі компоненттерінде ерекше дизайн бар. Импеллер үлкен арналы құрылымды, кең және тегіс ағындары бар және пышақтарды мұқият оңтайландырды, бұл шламды бітелу қаупін едәуір азайтады және тиімділікті едәуір жақсартады. Сорғы корпусы тозуға төзімді және коррозияға төзімді материалдардан жасалған, тығыз ішкі және тегіс тамақтандыруды және ағызуды қамтамасыз ету үшін ақылға қонымды ағынды дизайннан жасалған. Білік тығыздағышы екі формада қол жетімді: механикалық тығыздағыш және буып-түю тығыздағыш. Бұл тығыздағыштың керемет өнімділігі бар және жабдықтың қызмет ету мерзімін тиімді кеңейтеді.

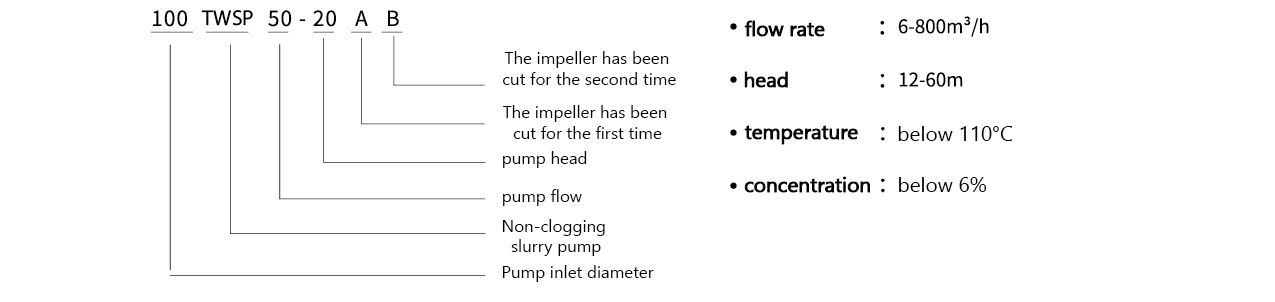

Модельдік маңызы және жұмыс шарттары
TWSP қолдану өрістері
1 Коррозия - төзімді материалдар және центрифугациялық сорғыға төзімді материалдар мен бітелмейтін өнімділік өнімі өндірістің үздіксіз дамуын қамтамасыз етуі мүмкін.
2 Қашқыштағы шламдарда сорғыштың көп мөлшері бар, олар сорғыштың бітелуіне әкелуі мүмкін үлкен мөлшерде талшықтар бар. Үлкен каналдың доңғалақ және арнайы құрылымы TWSP бітімсіз сырғанау сорғысының дизайны оны паперинг индустриясы үшін тамаша таңдау жасайды.
3. Электр энергетикасы: жылу электр станцияларын күлді жою жүйесінде ол шыбын күлді шламдарын тасымалдау үшін қолданылады. Бұл электр энергиясын өндіру процесінде күлді кетіру жүйесінің тұрақты жұмысын қамтамасыз ете алады.

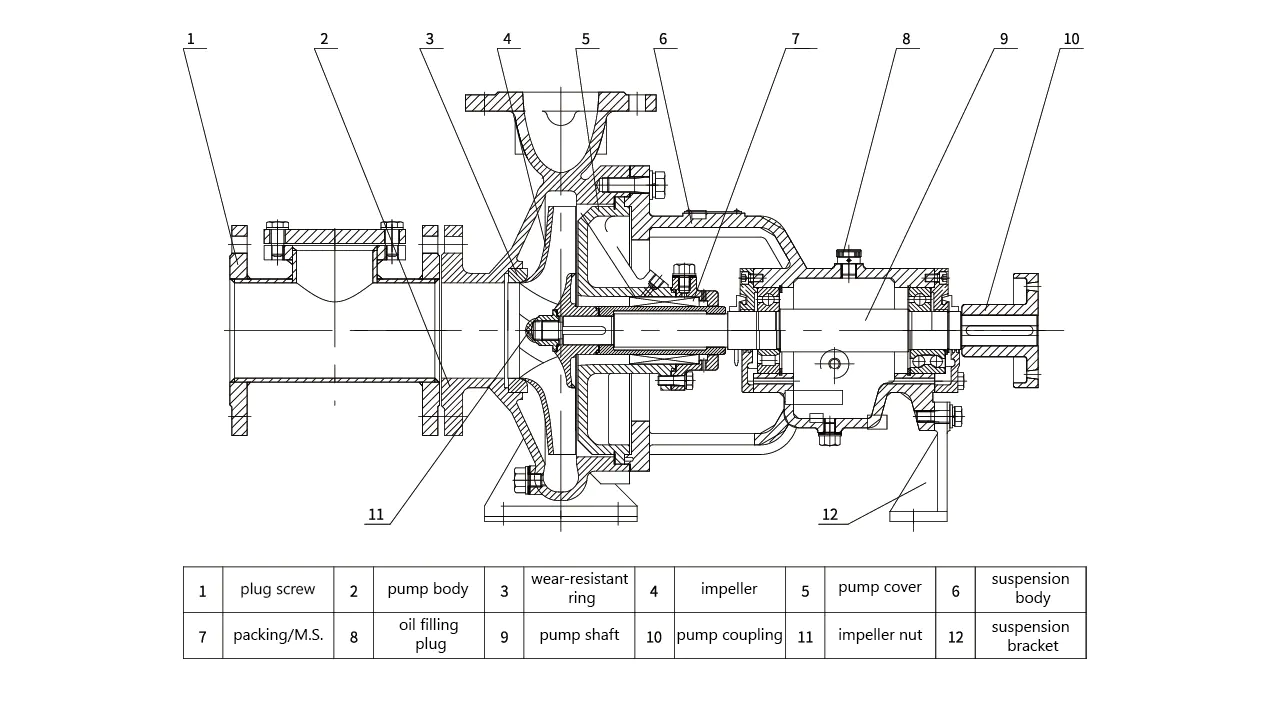

TWSP центрифугалының сорғы диаграммасы
Өнімділік параметр кестесі
| Сорғының үлгісі | (r / min) | (Q) | (H) | Сәйкес қуат кВт | |||
| м³ / сағ | Л / с | 1.0 | 1.35 | 1.85 | |||
| 50twsp6.3-12.5 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 12.9 12.5 12.0 | 1.1 | 1.1 | 1.5 |
| 50twsp6.3-20 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 20.5 20.0 19.6 | 2.2 | 2.2 | 3.0 |
| 50twsp6.3-20a | 1450 | 3.50 6.30 7.00 | 0,97 1.64 1.94 | 18.0 17.5 17.0 | 1.5 | 2.2 | 3.0 |
| 65TWSP12-12.5 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 13.3 12.5 11.9 | 1.5 | 2.2 | 2.2 |
| 65TWSP12-12.5A | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 11.5 11.0 10.5 | 1.1 | 1.5 | 2.2 |
| 65TWSP12-20 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 20.3 20.0 19.6 | 2.2 | 3 | 4 |
| 65TWSP12-20A | 1450 | 7.00 11.7 14.0 | 3.25 1.94 3.89 | 17.8 17.5 17.2 | 2.2 | 3 | 4 |
| 65TWSP12-32 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 32.4 32.0 32.7 | 5.5 | 5.5 | 7.5 |
| 65TWSP12-32A | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 27.9 27.4 27.1 | 4 | 5.5 | 7.5 |
| 65twsp12-32b | 1450 | 6.60 11.0 13.2 | 1.83 3.06 3.67 | 24.5 24.1 24.0 | 3 | 4 | 5.5 |
| 80TWSP25-12.5 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 13.5 12.5 11.5 | 2.2 | 3 | 4 |
| 80TWSP25-12.5A | 1450 | 13.6 22.2 | 3.78 6.31 7.56 | 11.1 10.3 950 | 1.5 | 2.2 | 3 |
| 80TWSP25-20 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 21.0 20.0 19.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-20A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 18.4 17.6 16.9 | 3 | 4 | 5.5 |
| 80twsp25-20b | 1450 | 13.2 22.0 26.4 | 3.67 6.33 7.33 | 16.2 15.6 15.0 | 3 | 4 | 5.5 |
| 80twsp25-32 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 32.5 32.0 31.5 | 7.5 | 7.5 | 11 |
| 80twsp25-32a | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 28.5 28.0 27.5 | 5.5 | 7.5 | 11 |
| 80twsp25-32b | 1450 | 13.2 22.0 26.4 | 3.67 6.33 7.33 | 25.0 24.5 24.0 | 4 | 5.5 | 7.5 |
| 80twsp25-32c | 1450 | 11.7 19.5 23.4 | 3.25 5.42 6.50 | 20.0 19.5 19.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 14.0 12.5 11.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5A | 1450 | 27.3 45.5 54.5 | 7.58 12.6 15.1 | 11.6 10.4 910 | 3 | 4 | 5.5 |
| 100twsp50-20 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 22.0 20.0 18.5 | 5.5 | 7.5 | 11 |
| 100TWSP50-20A | 1450 | 28.0 46.8 56.0 | 7.78 13.0 15.6 | 19.2 17.5 16.1 | 5.5 | 7.5 | 11 |
| 100TWSP50-20B | 1450 | 26.4 43.9 52.7 | 7.32 122 14.6 | 17.0 15.4 14.3 | 4 | 5.5 | 7.5 |
