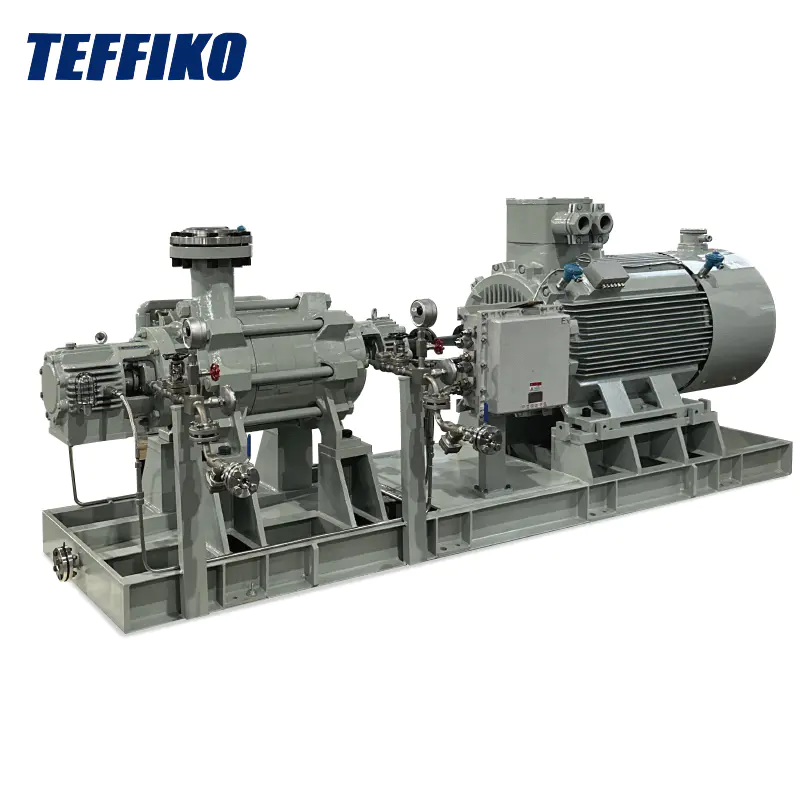

Modring Type centrifugal сорғылары арасындағы API

Model:BB4

Мойынтірек түрі арасындағы API көп сатылатын центрифугалық сорғылар - бұл жоғары температура мен жоғары қысым сияқты экстремалды жұмыс жағдайлары үшін жасалған көлденең бір қабатты сорғылар. Оларды кәсіби команда мұқият дайындады. Өндірістік процесс қатаң стандарттар мен дәлдіктерді ұстанады, өнімнің керемет сапасын қамтамасыз ету үшін сапалы бақыланады.

Сұрау жіберу

Өнім Сипаттамасы

API-мен көп деңгейлі центрифугациялық сорғы арасында орталық сызықта қолдайтын фонерленген сорғы корпусы бар. Костсельдер баланстық дискілер немесе баланс барабандары сияқты күрделі теңдестіру тетіктерін автоматты түрде теңестіретін симметриялы түрде реттелген. Кіріс және шығыс кірістірілген корпустың төменгі жағында орналасқан, кірістірілген және шығыс құбырларын жылжытпай бөлшектеуге және орнатуға мүмкіндік береді. Ішкі ядро осьтік бөлінген құрылымды қабылдайды, олар дәстүрлі теңдестіру құрылғысын алып тастайды, симметриялы артта қалады. Бұл бөлшектері бар бұқаралық ақпарат құралдарын тасымалдау кезінде оны қауіпсіз және сенімді етеді. Бұл өндірістік салада тиімді және тұрақты тасымалдау үшін тамаша таңдау.

Қолдану аймақтары

Горизонтальды көп қабатты центрлік сорғылар негізінен мұнай-химия өнеркәсібі, химия өнеркәсібі, құбырлар, теңіз сулары, электр станциялары және т.б., сондай-ақ көмір химия өнеркәсібінде, химия өнеркәсібінде, жоғары қысымды гидравликалық суларды қалпына келтіру турбиналары, және тыңайтқыштар мен аммиак синтезі өсімдіктерінде қолданылады.

Жұмыс шарттары

1. Ағымдық мөлшерлеме: 10 - 1500 м³ / сағ

2. Жетекші: 3000 м дейін

4. Температура диапазоны: -40 ° C - 200 ° C

5. Қысым: 10 МПа - 35 МПа

6. Максималды айналу жылдамдығы: 6000 r / мин

Өнімділік параметрінің диаграммалары

Сорғының үлгісі	Доңғалақ диаметрі мм		Ағын жылдамдығы (м³ / сағ)	Бас (м)	(%)	Npsh (м)	Meftor Power R = 1 (кВт)	Сорғы режимі	lmpeller диаметрі мм		Ағын жылдамдығы (м³ / сағ)	Бас (м)	Әсер (%)	Npsh (м)	Motor Power R = 1 (кВт)
25-50 x3	Еңбек	217	40	130.5	51.4	2.4	37	60-50 x6	Еңбек	217	50	318	55	1.8	90
25-50 x3	Мин	185	35	93	49.4	2.4	30	60-50 x6	Мин	180	40	240	53	1.8	75
25-50 x4	Еңбек	217	40	174	51.4	2.4	45	60-50 x7	Еңбек	217	50	371	55	1.8	110
25-50 x4	Мин	185	35	124	49.4	2.4	30	60-50 x7	Мин	180	40	280	53	1.8	75
25-50 x5	Еңбек	217	40	217.5	51.4	2.4	55	60-50 x8	Еңбек	217	50	424	55	1.8	110
25-50 x5	Мин	185	35	155	49.4	2.4	37	60-50 x8	Мин	180	40	320	53	1.8	75
25-50 x6	Еңбек	217	40	261	51.4	2.4	75	60-50 x9	Еңбек	217	50	477	55	1.8	132
25-50 x6	Мин	185	35	186	49.4	2.4	45	60-50 x9	Мин	180	40	360	53	1.8	90
25-50 x7	Еңбек	217	40	304.5	51.4	2.4	75	60-50 x10	Еңбек	217	50	530	55	1.8	132
25-50 x7	Мин	185	35	217	49.4	2.4	55	60-50 x10	Мин	180	40	400	53	1.8	110
25-50 x8	Еңбек	217	40	348	51.4	2.4	90	60-50 x11	Еңбек	217	50	583	55	1.8	160
25-50 x8	Мин	185	35	248	49.4	2.4	55	60-50 x11	Мин	180	40	440	53	1.8	110
25-50 x9	Еңбек	217	40	391.5	51.4	2.4	110	60-50 x12	Еңбек	217	50	636	55	1.8	185
25-50 x9	Мин	185	35	279	49.4	2.4	75	60-50 x12	Мин	180	40	480	53	1.8	110
25-50 x10	Еңбек	217	40	435	51.4	2.4	110	60-50 x13	Еңбек	217	50	689	55	1.8	200
25-50 x10	Мин	185	35	310	49.4	2.4	75	60-50 x13	Мин	180	40	520	53	1.8	132
25-50 x11	Еңбек	217	40	478.5	51.4	2.4	132	60-50 x14	Еңбек	217	50	742	55	1.8	220
25-50 x11	Мин	185	35	341	49.4	2.4	75	60-50 x14	Мин	180	40	560	53	1.8	132
25-50 x12	Еңбек	217	40	522	51.4	2.4	132	100-70 x3	Еңбек	254	103.3	214.8	68	2.9	110
25-50 x12	Мин	185	35	372	49.4	2.4	90	100-70 x3	Мин	216	80	159	65	2.9	75
25-50 x13	Еңбек	217	40	565.5	51.4	2.4	160	100-70 x4	Еңбек	254	103.3	286.4	68	2.9	160
25-50 x13	Мин	185	35	403	49.4	2.4	90	100-70 x4	Мин	216	80	212	65	2.9	90
25-50 x14	Еңбек	217	40	609	51.4	2.4	160	100-70 X5	Еңбек	254	103.3	358	68	2.9	185
25-50 x14	Мин	185	35	434	49.4	2.4	110	100-70 X5	Мин	216	80	265	65	2.9	110
60-50 x3	Еңбек	217	50	159	55	1.8	55	100-70 x6	Еңбек	254	103.3	429.6	68	2.9	220
60-50 x3	Мин	180	40	120	53	1.8	30	100-70 x6	Мин	216	80	318	65	2.9	132
60-50 x4	Еңбек	217	50	212	55	1.8	75	100-70 x7	Еңбек	254	103.3	501.2	68	2.9	250
60-50 x4	Мин	180	40	160	53	1.8	45	100-70 x7	Мин	216	80	371	65	2.9	160
60-50 x5	Еңбек	217	50	265	55	1.8	75	100-70 x8	Еңбек	254	103.3	572.8	68	2.9	280
60-50 x5	Мин	180	40	200	53	1.8	55	100-70 x8	Мин	216	80	424	65	2.9	185

Сорғы режимі	lmpeller диаметрі мм		Ағымдық мөлшерлеме (м³ / сағ)	Бас (м)	Әсер (%)	Npsh (м)	Мотор r = 1 (кВт)	Сорғының үлгісі	Спеллер мм		Ағымдық мөлшерлеме (м³ / сағ)	Бас (м)	Эфф (%)	Npsh (м)	Мотор r = 1 (кВт)
100-70 x9	Еңбек	254	103.3	644.4	65	2.9	315	300-180 x5	Еңбек	385	300	939	72.2	4.346	1250
100-70 x9	Мин	216	80	477	63	2.9	185	300-180 x5	Мин	328	230	710	70.2	4.346	710
100-70 x10	Еңбек	254	103.3	716	65	2.9	355	300-180 x6	Еңбек	385	300	1127	72.2	4.346	1600
100-70 x10	Мин	216	80	530	63	2.9	220	300-180 x6	Мин	328	230	852	70.2	4.346	900
100-70 x11	Еңбек	254	103.3	787.6	65	2.9	400	450-150 x3	Еңбек	380	443	480	78	5.8	900
100-70 x11	Мин	216	80	583	63	2.9	250	450-150 x3	Мин	320	340	336	76	5.8	500
100-70 x12	Еңбек	254	103.3	859.2	65	2.9	450	450-150 x4	Еңбек	380	443	640	78	5.8	1120
100-70 x12	Мин	216	80	636	63	2.9	250	450-150 x4	Мин	320	340	448	76	5.8	630
180-100 x3	Еңбек	312	180	330	68	3.43	280	450-150 x5	Еңбек	380	443	800	78	5.8	1400
180-100 x3	Мин	265	153	237	66	3.43	185	450-150 x5	Мин	320	340	560	76	5.8	800
180-100 x4	Еңбек	312	180	440	68	3.43	355	450-150 x6	Еңбек	380	443	960	78	5.8	1800
180-100 x4	Мин	265	153	316	66	3.43	220	450-150 x6	Мин	320	340	672	76	5.8	1000
180-100 x5	Еңбек	312	180	550	68	3.43	450	650-150 x3	Еңбек	380	610	477.9	78	6.2	1120
180-100 x5	Мин	265	153	395	66	3.43	280	650-150 x3	Мин	320	440	324	76	6.2	630
180-100 x6	Еңбек	312	180	660	68	3.43	560	650-150 x4	Еңбек	380	610	637.2	78	6.2	1600
180-100 x6	Мин	265	153	474	66	3.43	355	650-150 x4	Мин	320	440	432	76	6.2	800
180-100 X7	Еңбек	312	180	770	68	3.43	630	650-150 x5	Еңбек	380	610	796.5	78	6.2	2000
180-100 X7	Мин	265	153	553	66	3.43	400	650-150 x5	Мин	320	440	540	76	6.2	1000
180-100 x8	Еңбек	312	180	880	68	3.43	710	650-150 x6	Еңбек	380	610	955.8	78	6.2	2240
180-100 x8	Мин	265	153	632	66	3.43	450	650-150 x6	Мин	320	440	648	76	6.2	1250
180-100 x9	Еңбек	312	180	990	68	3.43	800	800-180 x3	Еңбек	415	800	570	80	8	1800
180-100 x9	Мин	265	153	711	66	3.43	500	800-180 x3	Мин	353	660	366	78	8	1000
180-100 x10	Еңбек	312	180	1100	68	3.43	900	800-180 x4	Еңбек	415	800	760	80	8	2500
180-100 x10	Мин	265	153	790	66	3.43	560	800-180 x4	Мин	353	660	488	78	8	1250
300-180 x3	Еңбек	385	300	563.4	72.2	4.346	710	800-180 x5	Еңбек	415	800	950	80	8	3150
300-180 x3	Мин	328	230	426	70.2	4.346	450	800-180 x5	Мин	353	660	610	78	8	1600
300-180 x4	Еңбек	385	300	751.2	72.2	4.346	1000
300-180 x4	Мин	328	230	568	70.2	4.346	560

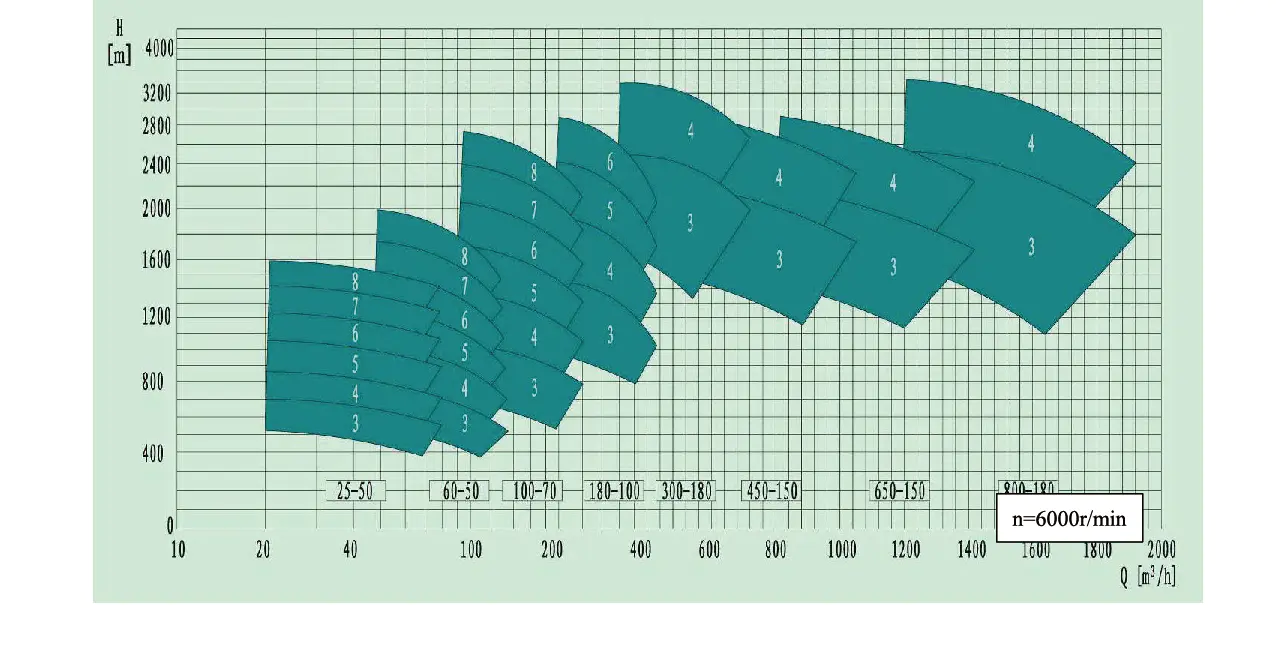

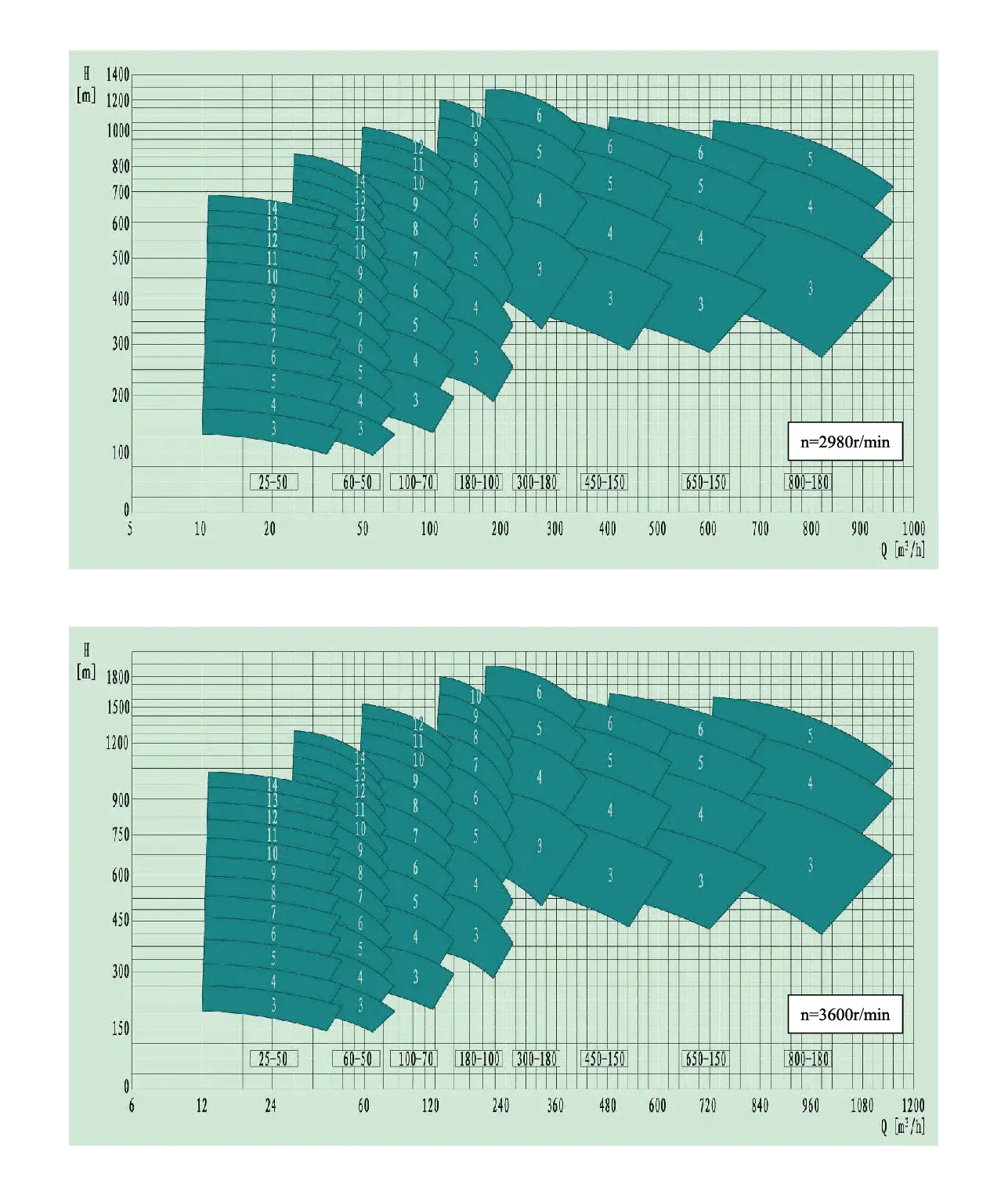

Спектрлік диаграммалар

Api Between Bearing Type Multistage Centrifugal Pumps
