1/11 / 53A / 53b жалпы ұшу жоспарларының толық түсіндірмесі

Жоғары бас қосымшалар үшін, қышқыл мөлшері және / немесе Offices санын мұқият есептеу керек.

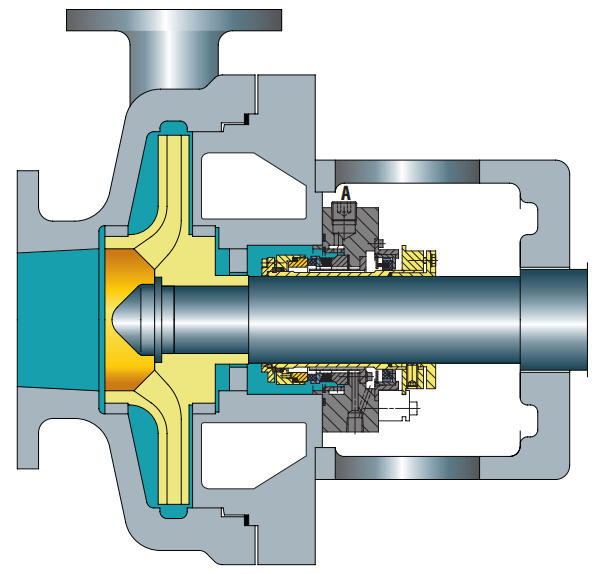

I. 1-жоспар: бір-бір ілгіш түзуді жуу (негізгі әмбебап түрі)

1. Негізгі анықтама

1-жоспардан кейін барлық сыртқы құбырларды қажет етпейді.it.

2. қолданылатын сценарийлер

• Тік сорғыларға қолданылмайды.
• Қалыңдау, қатайту немесе полимеризацияға бейім жоғары тұтқырлық сұйықтықтары.
• ANSI сорғыларына көбірек қолайлы.

3. Сақтық шаралары

• Механикалық тығыздағыш камерадан жылуды кетіру үшін ағып кету сұйықтығының ағынының мөлшері жеткілікті болуы керек.
• 11-жоспардан айырмашылығы, жуғыш сұйықтық моторлы бетке сирек жіберіледі.
• Лас өнімдерге ұсынылмайды, өйткені олар жуғыш құбырды оңай бітеп тастай алады.
• Тік сорғыларға қолданылмайды.

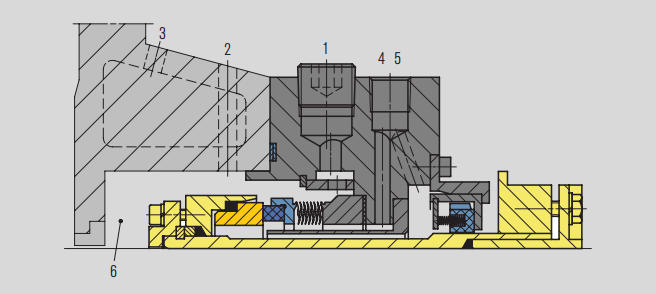

Тығыздағыштардың бөлшектері

1. Жуғыш порты (F), жалғанған болашақ айналымдағы сұйықтықты немесе тік сорғылардың желдетілуіне арналған)
2. Қажет болса, желдеткіш порты (v)
3. Қыздыру / салқындату кіріңіз (Сәлем немесе CI), жылыту / салқындату розеткасы (Хо немесе СО), қажет болған жағдайда
4. Салқындатқыш су ағынының жылдамдығы (q)
5. Суды төгу порты (D)
6. Тығыздау камерасы

Ii.

1. Негізгі анықтама

• Жылуды кетіру үшін резервуардың ішінде немесе сыртында салқындатқыш катушкалар ұсынады.
• Көлденең сорғыларға арналған жуғыш және өздігінен желдетілетін жоспар ретінде қызмет етеді.
• Жабық камерада қосымша бу қысымын жасауға көмектеседі.
• Жуғыш сұйықтықтың ағынын механикалық тығыздағышқа шектеу үшін ағынды басқару құралдары қолданылады.
• Салқындату және майлау тиімді болу үшін таратылған шайғышты қолданады.

2. қолданылатын сценарийлер

• Жалпы алғанда, барлық жалпы мақсаттарға жарамды, егер сорғының зарарсыздандыру порты мен тығыздағыш камераның қысымы арасындағы қысым айырмашылығы аз болғаннан басқа.

3. Сақтық шаралары

• Жоғары бас қосымшалар үшін, қышқыл мөлшері және / немесе Offices санын мұқият есептеу керек.
• Оқшаулау сұйықтығының шағын сыйымдылығына байланысты аккумулятордағы сұйықтықтың шағын сыйымдылығына байланысты, жылуды тарату әсері салқындатқыштың тиімділігіне байланысты.
• Әрқашан зарядтау порты мен тығыздағыш палатаның қысымы арасындағы айырмашылықты тексеріңіз.
• Құрамында қатты заттар, абразивті немесе оңай полимеризаторлық заттардан тұратын бұқаралық ақпарат құралдарынан аулақ болу керек.
• Айқыштың бітелуіне құбырдың беттік температурасын құбырдың жоғары температурасын және оспа тақтайшасының төменгі ағысымен расталуы мүмкін.

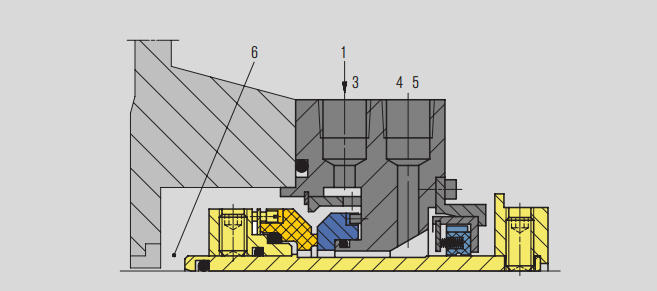

Тығыздағыштардың бөлшектері

1. Сорғының жоғары қысымды аймағын (сорғы немесе сорғыңыз су төгетін құбыр)
3. Портты порты (F)
4.Соулдер (q)
5. Портты (D)
6.Сиал палатасы



Iii.

1. Негізгі анықтама

• Сорылған ортасы атмосфераға ағып кетпейді, егер резервуардың қысымы жоғалмаса.
• Пресуризация азотты көзді қажет етеді.
• Жылуды кетіру үшін резервуардың ішінде немесе сыртында салқындатқыш катушкалар ұсынады.
• Кедергі сұйықтығының айналымын қамтамасыз ету үшін ішкі айналым құрылғысын қолданады.
• Кедергі сұйықтығы технологиялық ортаға ішкі тығыздағыш беті арқылы өтеді.

2. қолданылатын сценарийлер

• Өнім ортасында сұйылтуға рұқсат етілген жұмыс жағдайлары үшін қолайлы.
• Құрлық тығыздағыштың бет-әлпеті үшін майлау мүмкін болмайтын жұмыс жағдайлары үшін қолайлы.
• Оқшаулау қысымы 16 барға дейін (232 PSI) болатын сценарийлер үшін қолайлы.

3. Сақтық шаралары

• Бастапқы қысымның қажетті оқшаулану қысымынан жоғары екеніне көз жеткізіңіз.
• Жабдықты бастамас бұрын жүйені желдетіңіз.
• Мөрдің су құятын және шығыс құбырларының температурасын бақылаңыз.
• Сақтау ыдысының сұйық деңгейінің төмендеуі ішкі және / немесе сыртқы тығыздағыштардың ағуын көрсетеді.
• Оқшаулану қысымы әрқашан кем дегенде 1,4 бар (20 PSI) тығыздағыш камераның қысымынан жоғары екенін тексеріңіз.
• Егер оқшаулау қысымы 16 бардан жоғары болса (232 PSI), 53b, 53c немесе 54 жоспары қабылданған жөн.
• Өнім ортасының ластануына рұқсат етілген-ме, инженермен растаңыз.
• Оқшаулау сұйықтығы мен сорғы арқылы сорылатын ортаңғы қысымның үйлесімділігін қамтамасыз етіңіз.

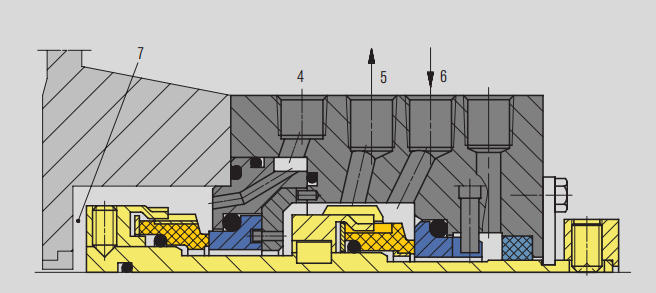

Тығыздағыштардың бөлшектері

4. Ылғалдандыру (F)

5.Бірілген тосқауыл (LBO)

6.Барлық тосқауыл кіріс (LBI)

7.Сапал палатасы

Iv.

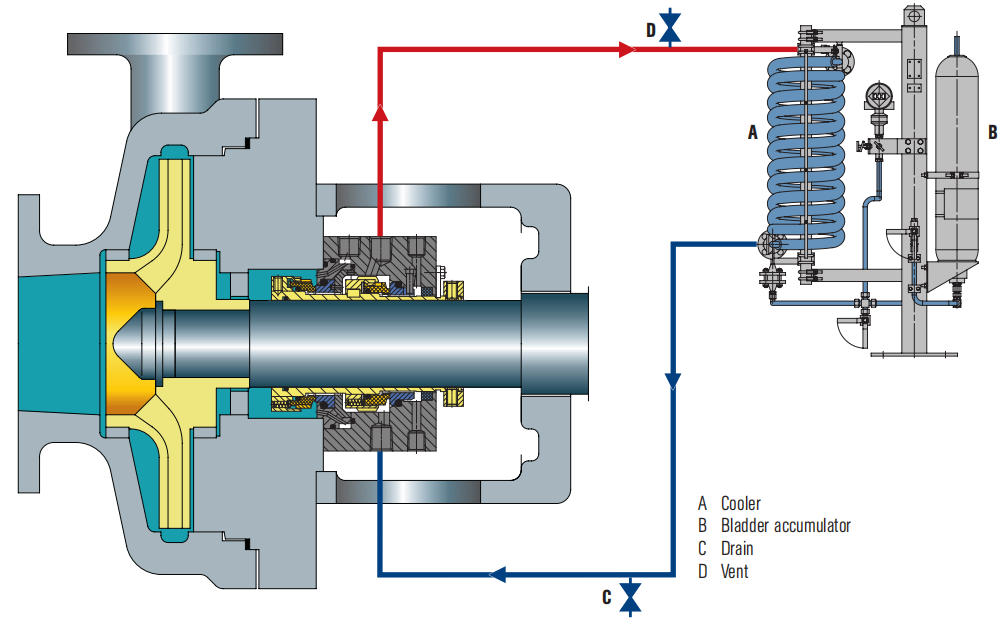

1. Негізгі анықтама

• Кедернілік сұйықтығы мен азотты диафрагмамен бөледі, бұл 53А жоспарға ұқсас азот пен тосқауыл сұйықтығының араласуын тиімді болдырмайды.
• Қуат қысымы әдетте атмосфераға ағып кетпейді, егер қуықтың қысымы жоғалмаса.
• Оқшаулану қысымы 16 бардан (232 PSI) жоғары болатын қосымшалар сценарийлеріне жарамды, ал 53А жоспары қабылданбайды.
• Жылу қалпына келу су немесе ауа салқындатқышы арқылы жүзеге асырылады.
• Кедергі сұйықтығы технологиялық ортаға ішкі тығыздағыш беті арқылы өтеді.

2. қолданылатын сценарийлер

• Өнім ортасында сұйылтуға рұқсат етілген жұмыс жағдайлары үшін қолайлы.
• Құрметті ортасы ішкі тығыздағыштың бет-әлпетіне түсе алмайтын жұмыс жағдайларына қолайлы.
• Қажетті қысымда тұрақты және тұрақты азот көзін ала алмауына байланысты 53А жоспарлы жұмыс жағдайлары үшін жарамды.
• Оқшаулану қысымы 16 бардан (232 PSI) жоғары болатын қосымшалар сценарийлеріне жарамды, ал 53А жоспары қабылданбайды.

3. Сақтық шаралары

• Өнім ортасының ластануына рұқсат етілген-ме, инженермен растаңыз.
• Оқшаулау сұйықтығы мен сорылған ортасы арасындағы үйлесімділікті тексеріңіз.
• Қуық диафрагманың жұмыс температурасында қажетті оқшаулану қысымына қол жеткізу үшін алдын-ала зарядталғанына көз жеткізіңіз.
• Жабдықты бастамас бұрын жүйені желдетіңіз.
• Мөрдің су құятын және шығыс құбырларының температурасын бақылаңыз.
• Оқшаулану қысымы әрқашан кем дегенде 1,4 бар (20 PSI) тығыздағыш камераның қысымынан жоғары екенін тексеріңіз.
• Оқшаулау сұйықтығының шағын сыйымдылығына байланысты аккумулятордағы сұйықтықтың шағын сыйымдылығына байланысты, жылуды тарату әсері салқындатқыштың тиімділігіне байланысты.

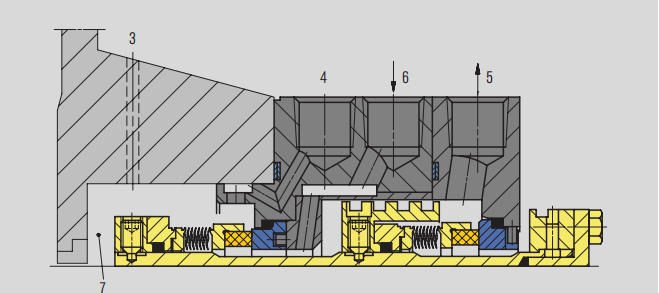

Тығыздағыштардың бөлшектері

3.Спрессуралық сілтеме нүктесі

4. Ылғалдандыру (F)

5.Бірілген тосқауылдың шығуы (LBO)

6.Барлық тосқауыл кірісі (LBI)

7.Сапал палатасы

Қорытынды

Егер сіз өнеркәсіптік сұйықтық жүйесінің жұмыс жоспарлары, сорғы және клапандарды күту немесе сұйық жабдықтары үшін арнайы шешімдер туралы көбірек кәсіби білім алғыңыз келсе, біздің ресми сайтқа кіріңізwww.tefiko.com. sales@teffiko.com.
