Менің прогрессивті қуыс сорғыларындағы роторлар мен статистерге практикалық нұсқаулық

Өнеркәсіптік секторда жұмыс істеген жылдардан кейін мен бұл туралы сенімділікпен айта аламынПрогрессивті қуыс сорғылары(ротор-статор сорғылары, эксцентриальды бұрандалы сорғылар деп те аталады) сұйықтықты беру үшін абсолютті «қапсырмалар». Позитивті жылжытқыш сорғылар ретінде олар тұтқыр сұйықтықтарды, коррозиялық заттарды, коррозиялық заттарды және мықты бөлшектерін қамтитын бұқаралық ақпарат құралдарына арналған, олар мұнай өндіру, химиялық зауыттар, ағынды суларды тазарту қондырғылары және тамақ өнімдерінің желілері бойынша қажет.

Менің ойымша, олардың керемет өнімі ротор мен статор арасындағы тығыз ынтымақтастықтан туындайды. Прогрессивті қуыстағы сорғылардың жұмыс принципін, жұмыс істеуі және ұзақ мерзімді тұрақты жұмысын түсіну үшін сіз осы екі негізгі компоненттерді мұқият түсінуіңіз керек. Бұл тек теориялық білім емес; Бұл мен бірнеше жылдар бойы жинақтаған қиыншылық.

I. Ротор және статор

Менің көзімде, әрбір прогрессивті қуыстың сорғысының «тіреуі» ротор мен статордың үйлесімінде жатыр - олардың сәйкестігі соғұрлым дәлірек, сонымен қатар сорғының тиімділігі соғұрлым жоғары болады.

Ротор, әдетте, тот баспайтын болаттан жасалған, бұталы тот баспайтын болаттан, балқымалы болаттан жасалған, тіпті титаннан жасалған докульс тәрізді металл білігі. Сорғы корпусының ішіне орнатылған белсенді компонент ретінде, ол айналмас кезінде сұйықтық ағынын ғана жүргізіп қана қоймай, сонымен бірге аударым үшін қажет сығымдау күштерін жасайды. Мен көптеген роторлар хромды жалпақ немесе басқа бетті беріктендіру процедураларынан өтіп, шынын айтсам, бұл олардың тозуға төзімділігін айтарлықтай жақсартады. Бұл қадамды өткізіп жіберу ротордың ашуланған жылдамдығына әкеледі.

Стерлатор, екінші жағынан, бұл металл, металл түтік, мысалы, майлы резеңке (NBR), Fluororubber (FMM) немесе EPDM сияқты серпімді материалдармен қапталған металл түтік. Оның ішкі пішіні роторға өте жақсы сәйкес келеді, ал ротордың диаметрі статордың ішкі диаметрінен сәл үлкенірек. Бұл «CORNFING FIT» пайда болған камералардың ауа өткізбейтіндігін қамтамасыз етеді; Егер тығыздағыш сәтсіз болса, сорғы өте пайдасыз.

Бұл бір бұрандалы сорғы ма (екі бұрандалы дратормен жұпталған), бұрандалы сорғы (екі бұрандалы бұрандалар) немесе бұрандалы сорғы (екі бұрандалы бұрандалар) немесе ротор мен статор арасындағы дәлдіктің дәлдігін тікелей білдім. Тіпті ұсақ ауытқу азайтылған ағын, ағып кету немесе толық өшіруге әкелуі мүмкін.

Ii. Жұмыс принципі: қарапайым, бірақ тиімді «қуыс жеткізу»

Мен екі ескі сорғыларды бөлгенше прогрессивті қуыстағы сорғылардың жұмыс принципін толық түсінбедім - бұл өте оңай.

Ротор статордың ішінде эксцентрлік түрде бұрылған кезде, олардың құрылымдық құрылымдары бірқатар мөрленген қуыстарды құрайды. Ротор бұрылып тұрған кезде, бұл қуыстар разрядтың ұшына қарай жылжып, «сұйықтықты алға» алып жүреді. Бұл сорғының ішіне көрінбейтін конвейер белдеуі сияқты, арнайы сұйықтық беруге арналған.

Сору портта қуыс көлемі кеңейеді, ішкі қысымды азайтады, ал сұйықтық резервуардан атмосфералық қысыммен тартылады; Ротор айналуды жалғастыра отырып, сұйықтыққа толы қуыс төсеніш портыға шығарылады, онда қуыс көлемі келісімшарттар жасалады, онда сұйықтықты қысып, сұйықтықты бірқалып кетуіне мүмкіндік береді.

Мен бұл дизайн туралы маған ұнайтын нәрсе, ол ешқандай кіріс немесе қысым клапандарын қажет етпейді. Бұл сезімтал процестер үшін тұрақты, төмен пульсациялық аударымға ие, бірақ сонымен қатар, егер дұрыс емес күшке ие болса, «нәзік» бұршақтайтын материалдарды, мысалы, «нәзік» ығысуға мүмкіндік береді. Сіз үшін практикалық кеңес: Ротордың бағытын өзгерту сору және разряд бағытын ауыстыра алады. Бұл кішігірім операция маған барлық жабдықты қайта конфигурациялау қиындықтарын бірнеше рет сақтады.

Iii. Негізгі артықшылықтары (және жетілмеген кемшіліктер)

Осы жылдар ішінде мен прогрессивті қуыстың сорғыларын көптеген сценарийлерден асып түсірдім, бірақ олар көптеген сценарийлерден асып түседі, бірақ олар көп емес. Олардың жақтарын және жақтарын объективті түрде талқылайық.

(I) Техникалық емес негізгі артықшылықтар

• Тұрақты ағын және оңай түзету:Ротор мен статордың арасындағы тығыз сәйкестік қуысының көлеміне өте біркелкі өзгерістерді қамтамасыз етеді, бұл ағынның шамалы ауытқуы бар. Центрифугациялық сорғылардан айырмашылығы, ол тұрақты сызықтық ағынмен қамтамасыз ету үшін қосымша клапандарды қажет етпейді, оны химиялық өндіріс сияқты дәлдікке сәйкес келетін сценарийлер үшін өте қолайлы етеді. Сонымен қатар, ағын жылдамдығы ротордың жылдамдығымен тікелей байланысты, оны реттеу тұтқасын бұру сияқты қарапайым. Мен оны пакеттік өндіріс кезінде ағынды бақылау үшін қолдандым және ағын ауытқуларына байланысты ешқашан ақаулы өнімдер болған емес.
• Біркелкі қысым нәтижелері:Сұйықтық беру кезінде ақырын және үздіксіз қысылып, кенеттен қысымның шыңдары жоқ. Мен оны «сенсорлық» қысымға сезімтал медианы жоғары тұтқырлықты полимерлі ерітінділер сияқты тасымалдау үшін ешқашан проблемалар болған емес.
• Тамаша өзін-өзі толтыру қабілеті:Алдын ала алдын-ала алдын-ала қажет емес, бір рет іске қосылмаған, ол контейнерден тікелей сұйықтық түсіре алмайды, ол 8,5 метр су бағанының максималды сорғыш көтергішті. Бұл сорғылардан, әсіресе ағынды суларды тазарту қондырғыларынан, әсіресе сорғыларды жиі бастаймыз және тоқтатамыз. Прогрессивті қуыс сорғыларына ауысқаннан кейін біздің команданың дайындық уақыты жартысында кесілді.
• Жан-жақты сұйықтықты өңдеу:Ол жоғары тұтқындық сұйықтықтарды оңай өңдей алады (мен кептеліп қалдым, мен шоколадты шоколадты шикізат, құмсыз шлангтар, абразивті шлангтар »және коррозиялық химикаттар. Ол газдың қатты қоспаларын өңдеудегі диафрагма сорғыларын көрсетеді және тұтқыр сұйықтықтарды тасымалдаудағы редуктор сорғыларына сәйкес келмейді. Мен бір кездері гольф допты бөлшектері бар тұнбаны бір топтастырмастан тасымалдау үшін қолдандым.
• Материалдарды қорғау үшін төмен ығысуОның дизайны биофармацевтика саласы үшін «Құтқарушы» болып табылатын ығысу күштерін азайтады. Мен оны ақуыз ерітінділері мен биоактивті заттарды тасымалдау үшін қолдандым, ал материалдық көрсеткіштерге барлық сорғылар қол жеткізе алмайды.
• Шағын құрылым және энергия тиімділігі:Ол кішкене із алып, орнату және техникалық қызмет көрсетуге ыңғайлы. Сонымен қатар, бұл өте энергияны үнемдейді; Ескі сорғыларды онымен бірге біздің химиялық зауытта ауыстырғаннан кейін, электр энергиясының шығындары 15% төмендеді.
• Өлшеу сорғы ретіндегі қос мақсаты:Плунгер сорғыларынан, диафрагма сорғыларын немесе беріліс сорғыларынан айырмашылығы, оның дәлдігі химиялық мөлшерлеу және толтыру үшін жеткілікті. Мен бұған дейін оны зертханаға вененттерді тасымалдау үшін қолдандым, дәлдігі 1% -дан, қосымша өлшеу жабдықтарының қажеттілігін жойып, дәл өңделді.

(Ii) көрудің кемшіліктері

• Жоғары құны:Шыны керек, оның сатып алу бағасы және техникалық қызмет көрсету шығындары қарапайым сорғылардан гөрі жоғары. Шағын семинарлар оны келіспеуі мүмкін, бірақ ауыр жұмыс жағдайлары үшін оның беріктігі үшін оның беріктігі бастапқы инвестицияны қажет ете алады.
• Шамадан тыс қатты бөлшектерге сезімталдық:Ортадағы қатты бөлшектер тым көп ротор мен статордың тез тозуына әкеледі. Мен оны бір рет шикі майды қатты құмның мөлшері бар, ал статор алты айдан кейін сәтсіз аяқталды. Сабақ: әрқашан қатты бөлшектердің мазмұнын тексеріп, егер сенімді емес болса, сүзгіні орнатыңыз.
• Қатаң құрғақ жұмыс істемейді:Құрғақ жұмыстың бір минуты да қатты қызып кетуі және ротор мен статорға зақым келтіруі мүмкін. Менің әріптесім бұл қатені жіберді, бұл қатені іске қоспас бұрын, роторды іске қоспас бұрын және күйдірместен бұрын, нәтижесінде толық уақытты және бөлшектерді ауыстыруға арналған маңызды шығындар пайда болады.
• Жоғары қысымды сценарийлер үшін қажет:Бұл орташа қысымды жұмыс жағдайына дейін ең жақсы таңдау, бірақ жоғары қысымды аударым үшін қосымша модификациялар қажет. Мен бір кездері оны жоғары қысымды аударым үшін қолданып көрдім, бірақ біз итбалықтар мен тұрғын үйлерді жаңартқанға дейін қатты ағып кетті.
• Кавитация тәуекелі:Егер сұйықтық қысымы будың қысымынан төмен болса, кавитация кішкентай көпіршіктер пайда болады және ішкі бөліктерге зақым келтіреді. Мен мұны төмен ағымдық сценариймен кездестірдім, ал ротор ілінген. Кейінірек, қысымның қысымын орнату мәселені шешті, бірақ бұл қымбат сабақ болды.

Iv. Ротор және статор геометриясы қалай әсер етеді (менің таңдау критерийлерім)

Жылдардан кейін сорғыларды таңдағаннан кейін мен ротор мен статордың геометриясы еңбек жағдайына бейімделудің кілті екенін білдім.

Сорғы түрінің жіктелуі (менің жылдам сәйкестендіру нұсқаулығым)

• Бір бұрандалы сорғылар:Екі жақты дратормен жұпталған бір бұрандалы ротор - мен бұны жоғары тұтқырлықтағы сұйықтықтарды немесе қатты бөлшектері бар бұқаралық ақпарат құралдарын тасымалдауға басымдық беремін. Мысалы, ағынды суларды тазарту қондырғыларында тұнба аударымы өте жақсы.
• Екі бұрандалы сорғылар:Екі қарсы бұрылыс және бір бұрандалар - төмен шуылмен өте тегіс. Мен оны таза немесе аздап ластанған майлар мен химиялық заттарды тасымалдау үшін қолданамын, фармацевтикалық немесе тамақ сұрыпты қолдануға арналған материалдық тазалықпен қамтамасыз етіңіз.
• Үш бұрандалы сорғылар:Екі бұрандалы бұрандалы бұрандалы бір бұрандалы бұрандалар өлшеу сорғысы ретінде біркелкі болып табылады. Бұл әсіресе гидравликалық май және майлау майы сияқты тұтқырлықты таза сұйықтықтарды тасымалдауға жарамды; Мен оны көбінесе машинаны майлау жүйелерінде қолданамын және ешқашан жеткіліксіз майлау проблемалары болған емес.

Геометриялы ішкі түрлері (әсер ететін шағын мәліметтер)

Сорғының негізгі түрлеріне қосымша, ротор мен статордың геометриясына нәзік түзетулер айтарлықтай өзгерістер әкелуі мүмкін:

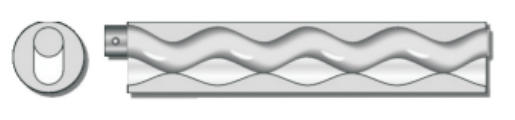

• S-түрі: ультра тұрақты, тығыз роторлы кіріс және таза оң сорғыш басы (NPSH) талап етіледі. Мен әрдайым тұтқыр материалдарды немесе үлкен бөлшектерді тасымалдаған кезде, кавитациямен және бітелумен күрескен кезде таңдаймын.

• L-Type: ротор мен статор арасындағы ұзақ тығыздау желісі, нәтижесінде тиімділік пен ұзақ қызмет ету мерзімі жоғары. Оның ықшам құрылымы бар, бірақ үлкен ағынды сыйымдылығы бар, жоғары өнімді сценарийлер үшін жарамды, егер ең көп шығындар жоғары болған жағдайда.

• D-түрі: ықшам құрылым, дерлік пульсациялықсіз аударым және өте жоғары дәлдік. Мен оны дәл химиялық мөлшерленген сценарийлерде қолданамын, параметрлерді орнатыңыз және оны сенімді қалдырыңыз, ағынның ауытқуы туралы алаңдамаудың қажеті жоқ.

• P-type: Үлкен ағынды сыйымдылықты ықшам құрылымымен біріктіреді және L-типтегі ұзын тығыздау сызығын мұрагер етеді. Бұл менің «барлық мақсаттағы сорғы» - жоғары ағымды аударым және дәл мөлшерлеу.

Сонымен қатар, Helix бұрышы, қорғасын және тіс профилі сияқты параметрлер еленбейді. Менің тәжірибемнен: Helix бұрышы үлкенірек, ағынның жоғарылауы, бірақ қысымның төмендеуі; Helix бұрышы кішірек, соғұрлым қысым соғұрлым жоғары, бірақ ағынның төмендеуі. Бұл жұмыс жағдайының басымдылығына байланысты сауда-саттықта. Көп мөлшерде тұтқыр сұйықтықты тасымалдау керек пе? Үлкен Helix бұрышын таңдаңыз; Қашықтықтан қысымды аударым керек пе? Шағын гельдік бұрыш таңдаңыз.

V. Selection and Maintenance Tips (My "Pitfall Avoidance Guide" from Experience)

(I) Айналмас үшін дұрыс сорғыны таңдаңыз

Сорғыны таңдау (сәйкес ротор және статор) жұмыс жағдайларын сәйкестендіру үшін өте маңызды. Бұл мен сансыз апаттан кейін алған тәжірибеім:

• Жоғары тұтқырлық медиасы:Бір бұрандалы сорғыны таңдаңыз, роторды хроммен қапталған тот баспайтын болаттан немесе тозуға төзімді қорытпалардан жасау керек. Маған сеніңіз, ақшаны үнемдеу үшін қарапайым материалдарды таңдап, бас тарта алмастырады, бұл бас ауыртпалық болады.
• Қатты бөлшектері бар бұқаралық ақпарат құралдары:Арнайы резеңке статормен жұптасқан бір бұрандалы сорғы (тозуға төзімді және коррозияға төзімді). Мен бұған дейін кәдімгі резеңке стерлаторды үш аптада сәтсіз аяқталды; Арнайы формуланы ауыстыру Ауыстырудан 8 айға созылды.
• Ағындық / қысым тұрақтылығына қойылатын жоғары талаптар:Екі бұрандалы сорғыны немесе үш бұрандалы сорғыны таңдаңыз. Сезімтал процестер үшін төмен пульсацияның артықшылығы - артық шығындар.

Стератор материалын таңдау өте маңызды: мұнай негізіндегі бұқаралық ақпарат құралдарына арналған азаяды резеңке (NBR), жоғары температуралы орта үшін EPDM және коррозиялық бұқаралық ақпарат құралдары үшін Fluororubber (FKM). Егер күшті қышқылдар немесе еріткіштер сияқты жоғары коррозиялық сұйықтықтарды тасымалдайтын болса, асығыс роторды таңдаудан тартынбаңыз, бірақ қымбат болса, ол бірнеше жыл ұзаққа созылған қарапайым металдарға қарағанда әлдеқайда берік.

(Ii) ұзақ қызмет ету үшін ұзақ қызмет көрсету

Тиісті техникалық қызмет көрсету - бұл сорғының ұзақ өмір сүруінің кілті. Бұл менің күнделікті жұмысым:

• Тұрақты тозу инспекциясы:Статурлар уақыт өте келе серпімді шаршауға бейім. Егер сіз сорғы сорғышын азайтсаңыз, ағып кетпесеңіз, ағып кетпесеңіз немесе қатты жұмыс істесеңіз, статорды дереу ауыстырсаңыз, оны толығымен алмастырмаңыз, өйткені роторға сол кезде де әсер етуі мүмкін. Жоғары жиілікті пайдалану сорғылары үшін мен ай сайын статорды тексеремін.
• Құрғақ жүгіру және шамадан тыс жүктеме қатаң тыйым салынады:Іске қосу және өшіру процедураларды орындауы керек. Біз сұйықтық деңгейі тым төмен болған кезде автоматты түрде сөніп тұрған сорғыларға қоқыс құрылғыларын орнаттық, және роторды күйдірудің басқа жағдайлары болған жоқ.
• Медиа құралдарын таза ұстау:Кем дегенде 20 торлы сүзгіні кіргізіп, оны апта сайын тазалаңыз. Тіпті ұсақталған бөлшектер уақыт өте келе ротор мен статорды киюі мүмкін.
• Тұтқыр сұйықтықтарды тасымалдау кезінде жылдамдықты азайтыңыз:Тұтқырлықты тасымалдау үшін жоғары жылдамдықты пайдалану статорды «құртып жатыр». Мен көбінесе жылдамдықты 30% -40% -ға азайтамын.
• Қорғаныс құрылғыларын орнатыңыз:Қысым қосқыштары, сұйық деңгей датчиктері және діріл мониторлары барлығы орнату керек. Мен бір кездері аномальды дірі бар сорғы болса; Монитор мені алдын-ала ескертеді, және мен тозған роторды уақтылы алмадым, одан да көп зиян келтірдім.

Vi.Тиефико: Мен сенетін сенімді сорғы бренді

Осы жылдар өткеннен кейін мен ротор мен статордың прогрессивті қуыс сорғыларының ядросы - және Теффико бұл брендтерден гөрі жақсы екенін түсінемін.

Өнеркәсіптік өнімдер мен инженерлік қызметтердің сенімді жеткізушісі ретінде олар тек негізгі сорғы компоненттеріне назар аударады. Егер сіз прогрессивті қуыс сорғысын іздесеңіз, онда сізге көңілім берілмейді, мен Тефикоға шын жүректен кеңес беремін.Олардың прогрессивті қуысы сорғы сериясы туралы көбірек білу үшін мына жерді басыңыз
