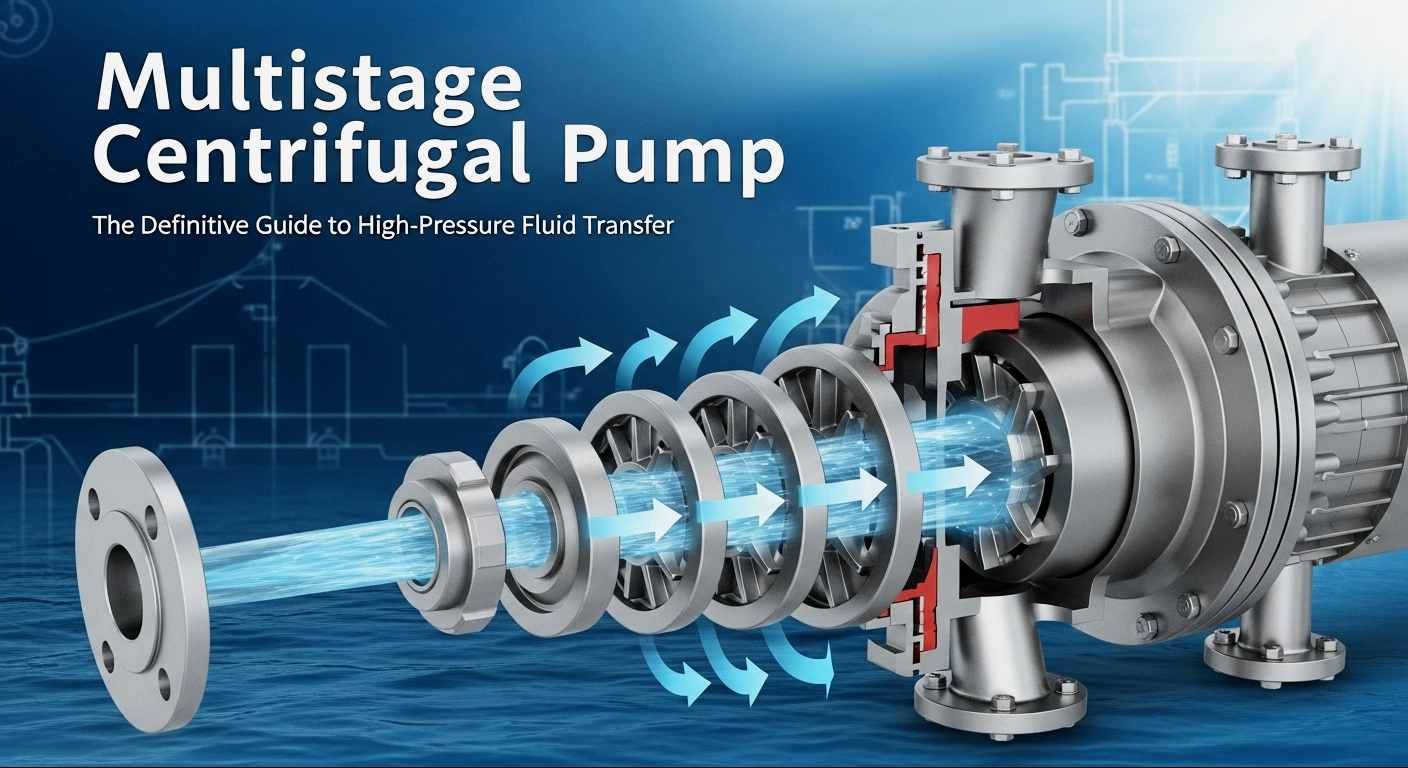

Көптік центрифугациялық сорғы дегеніміз не?

Көп қабатты центрифугациялық сорғылардың танымал түсінігі

Көптеген адамдар терминді табады »Көптік центрифугациялық сорғы«Күрделі, бірақ оны бір сөйлеммен қорытындылауға болады: көп сатылатын центрифугациялық сорғы. Сұйықтық арна құрылымы.

Көптеген центрифугациялық сорғы басы жоғары көлікке қол жеткізеді?

Жоғары деңгейлі тасымалдауға арналған көп сатылы центрифугалық сорғылардың негізгі логикасы «Қысым суперпозиция» қағидаты бойынша және олардың жұмыс процесінде үш негізгі қадамға бөлінуі мүмкін:

1. Сұйық сорғы корпусына сору құбыры арқылы кіргеннен кейін, ол бірқатар мотормен басқарылатын бірнеше кедергілер бойынша сериялармен реттеледі.
2. Бірінші кезеңдегі доңғалақ сұйықтықты центрифугациялық күшпен бастапқы қысымның энергиясын ұсынады, ал доңғалақтардың кейінгі кезеңдері гид гидоларға арналған гидтік негізге үнемі қысым көрсетіп отырады.
3. Сұйықтық жоғары деңгейлі тасымалдауды аяқтағаннан кейін жоғары қысымды төгіледі.

Көп қабатты центрифугациялық сорғылардың негізгі құрылымын талдау

Көп қабатты центрифугациялық сорғылардың жұмыс механизмін түсіну үшін олардың негізгі құрылымын түсіну қажет. Бір сатылы центрифугациялық сорғылармен салыстырғанда, көп қабатты центрифугациялық сорғылар күрделі құрылымға ие, бірақ олардың негізгі компоненттері бес негізгі түрге бөлінуі мүмкін, олардың әрқайсысы сыни рөлге ие болады:

• Импеллер: әдетте, көп сатылы центрифугациялық сорғының өзегі, әдетте жабық доңғалақты дизайнды қабылдайды. Бірнеше серпілгіштер сорғы білігінде серияларда коактивті түрде қосылған, ал материал тасымалданатын ортаға сәйкес таңдалады.
• Сорғы білігі: мотор мен қозғалу компоненті Мотор мен қозыларға қосылатын компонент, жоғары жылдамдықты айналу кезінде жоғары жылдамдықты айналу кезінде, эксцентрицалық немесе сынуды болдырмайды.
• Ваусоны: Импеллердің әр кезеңіне орнатылған, оның функциясы доңғалақты қысым энергиясына лақтырылатын жоғары жылдамдықты сұйықтықты түрлендіру болып табылады және сұйықтықты импельлердің келесі сатысына айналдыру, энергия шығынын төмендетеді.
• Сорғы корпусы (сонымен қатар дыбыстық деп аталады): сегменттелген түрге бөлінеді және көлденең бөлу түрі. Мұнай-химия өнеркәсібі негізінен бөлшектелген сорғы органдарын қолданады, олар бөлшектеуге және сақтауға оңай және жоғары қысымды әсерге төтеп бере алады.
• Герметикалық құрылғы: Сұйық ағып кетуіне, әдетте механикалық тығыздағыштар мен орамдар пломбаларын қосқанда қолданылады. Жоғары температуралы және жоғары қысымды еңбек жағдайлары үшін, екі рет аяқталған механикалық тығыздағыш + жуғыш жүйесі қауіпсіз жұмыс істеуге арналған.

Бұл компоненттер көп сатылы центрифугациялық сорғыны қалыптастыру үшін бірге жұмыс істейді. Оның құрылымдық дизайнының негізгі қағидасы - энергияның жоғалуын азайту және жоғары қысымды шығаруды қамтамасыз ету кезінде пайдалану тиімділігін арттыру.

Көптік центрифугациялық сорғылардың негізгі параметрлері қандай?

Көптеген центрифугациялық сорғыларды таңдау және пайдалану кезінде, жабдықтардың жұмыс жағдайына бейімделетіндігін тікелей анықтайтын, төрт негізгі параметрлер ақы төлеуі керек.

1. Ағын мөлшерлемесі

Ауыстыру деп те аталады, ол бір уақытта сорғы, оның ішінде көлем мен масса ағынының мөлшеріне шығарылатын сұйықтықтың мөлшерін білдіреді.

• Көлем ағынының мөлшері:Бөлімге арналған сорғы көлеміне, әдетте, Q. ортақ қондырғылардан шығарылған сұйықтықтың көлемі, әдетте, л / с (секундына литр), м³ / с (секундына текше метр), немесе м³ / с (сағатына текше метр) кіреді.
• Жаппай шығын мөлшерлемесі:G. жалпы қондырғыларға арналған сорғы арқылы шығарылатын сұйықтықтың массасы, әдетте, кг / с (секундына килограмдар), кг / сағ (тәулігіне килограмдар), т / д (тонна) және т.б.

2. Бет

Сорғы кіретін сорғы розеткасындағы сұйықтықтың бірлік массасының сорғысы, мысалы, сорғышы, H. H. YOR HAR-дің жалпы бөлігі ретінде, ал H. G / KG-дің басшысы болып табылады, бірақ оны сұйық бағанның биіктігі (м), ол өз энергиясының басымен таныстырады, бұл интуитивті.

3. Айналмалы жылдамдық

Сорғы білігінің айналу жылдамдығына жатады, R / MIN бөлімі (минутына револяциялар). Айналмалы жылдамдық соғұрлым жоғары болса, центрифугациялық күшке сұйықтыққа кедергі келтірді. Алайда, тым жоғары вахталық жылдамдық жабдықтың тозуын арттырады. Жалпы, өнеркәсіптік көп сатылы центрифугациялық сорғылардың вахталық жылдамдығы 1450R / мин немесе 2900R / мин құрайды.

4. Тиімділік

Сорғының тиімді қуатының аралық қуатқа қатынасы, бұл энергияны тұтынуды өлшеу маңызды көрсеткіш болып табылады. Жоғары сапалы көп сатылы центрифугациялық сорғылар 75% -90% тиімділікке қол жеткізе алады. Таңдау кезінде, басымдыққа басымдық берілуі керек, бұл операциялық шығындарды едәуір төмендетуі мүмкін.

Сонымен қатар, мұнай-химия өнеркәсібінің ерекше қажеттіліктері үшін, мысалы, орташа температура сияқты көмекші параметрлер (кейбір жұмыс жағдайлары температурада 200 ° C-тан жоғары), орташа тұтқырлық (тұтқыр медианы тасымалдау кезінде түзетілуі керек) және коррозияға қарсы тұрақтылықты және жабдықтың тұрақты жұмысын қамтамасыз ету үшін қарастырылуы керек.

Көп қабатты центрифугалық сорғыны таңдауға арналған қиын кеңестер

Көп қабатты центрифугациялық сорғыларды таңдау жабдықтардың қызмет ету мерзімі мен операциялық шығындарына тікелей әсер етеді. Әсіресе, мұнай-химия өнеркәсібі сияқты күрделі жұмыс жағдайында, дұрыс емес таңдау оңай, энергияны тұтынудың, жоғары энергияны тұтынуды және тіпті қауіпсіздік апаттарына оңай әкелуі мүмкін. Төмендегі бес кеңесті мастер етіп илеңіз

1. Негізгі жұмыс жағдайының талаптарын нақтылау: тасымалданатын сұйықтықтың физикалық қасиеттерін (тығыздық, тұтқырлық, қаныққан бу қысымы, коррозиясы және т.б.) түсіну Құрылғы жүйесінің құбырының, жұмыс жағдайының орналасуының шарттары (жұмыс температурасы, жабдықтың кіреземі, розетканың екі жағындағы қысым, өңдеу қуаты және т.б.) және сорғының алдын ала орнатылуы. Сорғының ағындары, бастығы және таза оң сорғыш басы (NPSH) сияқты параметрлерді есептеңіз.
2. Сорғының түрін анықтаңыз: құрылғының, рельефтердің, су деңгейінің шарттарын және жұмыс шарттарының орналасуына сүйенсек, сорғының тік, көлденең немесе басқа түрін таңдау керектігін анықтаңыз.
3. Тиімділік пен энергияны тұтынуға назар аударыңыз: тиімділіктің тиімділігі қисығымен жабдықты таңдаңыз. Сонымен қатар, мотордың шамадан тыс жүктелуін немесе жүктемесін болдырмас үшін мотор қуатын таңдаңыз.
4. Салалық модельдерді таңдау: Мұнай-химия өнеркәсібі арнайы стандарттарға ие, ал API 610 стандартына сәйкес келетін жабдық (мұнай және табиғи газ өнеркәсібі үшін центрифугалық сорғылар) таңдалуы керек. Мұндай сорғылар қатаң тестілеуден өтті, коррозияға, жоғары температураға және химиялық бұқаралық ақпарат құралдарының жоғары қысымына бейімделе алады және сенімділігі жоғары.

Қорытынды

Көп сатылы қысылудың ерекше артықшылығымен, көп сатылы центрифугациялық сорғылар мұнай-химия, энергетика, құрылыс және басқа салаларда алмастырылмайтын рөл атқарады. Теффико компаниясы әрдайым жұмыс жағдайына бағытталған жоғары сапалы көп қабатты центрифугалық сорғыларды зерттеуге және игеруге және өндіруге және өндіруге бағытталған. Біздің өнімдеріміз API 610 сияқты салалық жоғары стандарттарды қатаң сақтайды, мысалы, жоғары тиімділік, энергия үнемдеу, коррозияға төзімділік және тұрақтылық. Олар жаһандық тұтынушыларға арналған жоғары температуралық, жоғары қысымды және қатты коррозия сияқты күрделі өндірістік орталарға жарамды, олар жаһандық тұтынушыларға арналған арнайы тасымалдау шешімдерін ұсынады.

Өнімнің толық мәліметтері немесе реттелген баға белгілеулер үшін біздің ресми сайтқа кіріңізwww.tefiko.comНемесе бізбен электрондық пошта арқылы хабарласыңызsales@teffiko.com.
