API 610 мұнай-химия, мұнай-газ және химия өнеркәсібіндегі көлденең ортадан тепкіш сорғылар үшін негізгі жалпы стандарт ретінде қызмет етеді. Бұл стандарт өнеркәсіптік ортадан тепкіш сорғыларды үш негізгі конфигурацияға жіктейді: OH аспалы сорғылар, BB мойынтіректері арасындағы сорғылар және VS тік аспалы сорғылар. API 610 стандартына сәйкес келетін сорғылардағы терең ғылыми-зерттеу және тәжірибелік-конструкторлық тәжірибе және өндірістік тәжірибесі бар Teffiko стандартталған құрылымдық дизайн және күрделі жұмыс жағдайларына бейімделудегі бай тәжірибе арқылы әртүрлі салалар үшін жоғары сенімді сұйықтықты тасымалдау шешімдерін ұсынады.

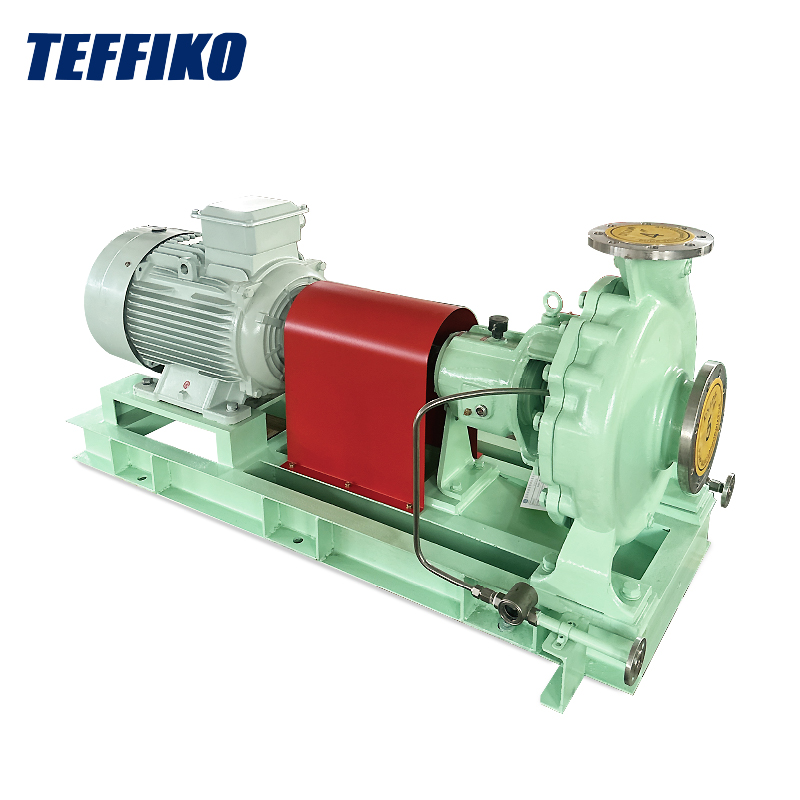

OH (асқын сорғы):Доңғалақ мойынтірек корпусының сыртында консольмен бекітілген сорғы білігінің соңына орнатылады. Мойынтірек жинағы технологиялық сұйықтықтан толығымен оқшауланған. Бұл негізгі жеңіл көлденең сорғы түрі.

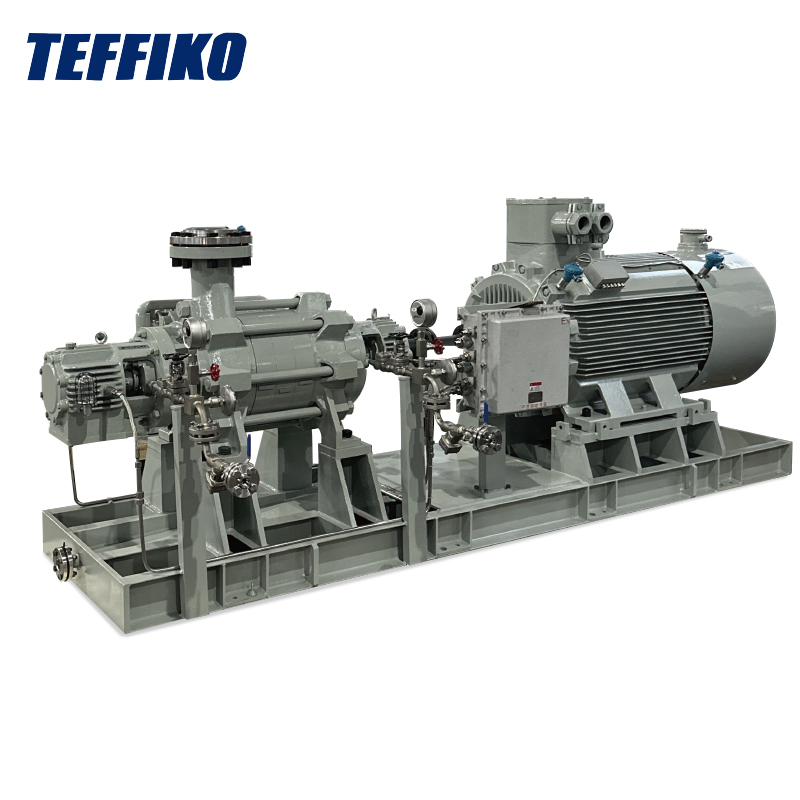

BB (мойынтіректердің арасындағы сорғы):Доңғалақ симметриялық тірек құрылымы бар мойынтіректердің екі жиынтығы арасында орналасқан, бұл ротордың тепе-теңдігін және күрделі жұмыс жағдайлары үшін жалпы тірек қаттылығын айтарлықтай жақсартады.
VS (тік аспалы сорғы):Сорғы білігі мен жұмыс дөңгелегі тігінен ілініп, тасымалданатын сұйықтыққа батырылады. Ол негізінен тік терең суда және резервуардағы тасымалдау сценарийлерінде қолданылады және бұл құжатта егжей-тегжейлі талқыланбайды.
Кеңістіктері шектеулі жобалар үшін қолайлы шағын көлемді ықшам жалпы құрылым; қарапайым техникалық қызмет көрсету операциялары; механикалық тығыздағыштар мен жұмыс дөңгелектерін ыңғайлы тексеру және ауыстыру, бұл тоқтау уақытын айтарлықтай азайтады; тұрақты қысым және қалыпты гидравликалық жүктеме жағдайларына жарамды және коммуналдық қызмет міндеттеріне тамаша бейімделу қабілетін көрсетеді.
Аспалы құрылыммен шектелген, үлкен дөңгелегі диаметрі және жоғары қысым жағдайында біліктің ауытқу қаупі жоғары болады, бұл шамадан тыс дірілді оңай тудыруы мүмкін. Ол жоғары ағынды, жоғары температуралы, жоғары қысымды үздіксіз ауыр жүкті өндіріс жүйелеріне жарамайды. Оның қысқа қызмет ету мерзімі және ұзақ мерзімді ауыр жұмыс жағдайында тығыздағыштың тез тозуы бар.
Өсімдіктерге арналған суды тасымалдау, химиялық реагенттерді мөлшерлеу, жеңіл-көмірсутектерді тасымалдау, қосалқы процесс-сұйықтықты тасымалдау және басқа да маңызды емес, үзік-үзік немесе төмен жүктемелер.
Симметриялық роторды тірек конструкциясы күшті жүктемеге бейімделуге және біліктің өте жоғары тұрақтылығына мүмкіндік береді; төмен динамикалық білік жүктемелерімен жоғары температура және жоғары қысым жағдайында ұзақ мерзімді жұмыс істеуге қабілетті; Теңдестірілген ротор күштері жабдықтың дірілін және осьтік тартуды тиімді төмендетеді, OH сорғыларымен салыстырғанда әлдеқайда жоғары жұмыс тұрақтылығын қамтамасыз етеді.
Жабдықтың ауыр салмағы, үлкенірек ізі және берік және берік жабдық негіздеріне қойылатын талаптар; күрделі және күрделі құрылымдар, әсіресе көп сатылы BB сорғылары үшін; техникалық қызмет көрсетудің ауыр жүктемесі және орнату кезінде туралау дәлдігіне қойылатын қатаң талаптары бар күрделі бөлшектеу және техникалық қызмет көрсету процедуралары.
Мұнай-газ құбырын ұзақ қашықтыққа тасымалдау, мұнай кәсіпшілігінің су айдау жүйелері, мұнай өңдеу зауытының амин-сұйықтық айналымы, жоғары температуралы мұнара-төменгі ағызу, қазандықтағы су-суды қысыммен қамтамасыз ету және басқа да маңызды үздіксіз өндірістік міндеттер.
Аппараттық құрал конфигурацияларын, өнімділік пен екі сорғы түрі арасындағы жұмыс-техникалық қызмет көрсету айырмашылықтарын жылдам саралауды жеңілдету үшін API 610 стандарты бойынша келесі толық салыстыру кестесі негізгі таңдау параметрлерін қамтиды:
| Салыстыру элементі | OH Аспалы сорғы | BB подшипниктер арасындағы сорғы |
|---|---|---|
| Біліктерді қолдау әдісі | Бір жақты аспалы тірек | Қос подшипникті симметриялы тірек |
| Із және негіз | Қарапайым іргетасы бар ықшам өлшем | Арматураны қажет ететін үлкен өлшем |
| Қысымды өңдеу сыйымдылығы | Орташа қысым үшін қолайлы | Жоғары / ультра жоғары қысым үшін қолайлы |
| Ағын сыйымдылығы | Төмен және орташа ағын | Күшті жүктеме төзімділігімен орташа-жоғары ағын |
| Техникалық қызмет көрсетудің қарапайымдылығы | Ыңғайлы күтімі бар қарапайым құрылым | Кең көлемді техникалық қызмет көрсету процедуралары бар күрделі құрылым |
| Осьтік жүктеме және деформация | Біліктердің ауытқуы орын алады; орташа тұрақтылық | Елеулі деформациясыз теңдестірілген жүктемелер |
| Ротор динамикасының өнімділігі | Салыстырмалы түрде төмен айналу жылдамдығымен шектеулі қаттылық шегі | Жеткілікті қаттылық, төмен діріл және жоғары тұрақтылық |
| Мойынтірек түрі | Шарлы/шығыршықты үйкеліске қарсы подшипниктер | Жеңдік / еңкейткіш подшипниктер |
| Тығыздағыш конфигурациясы | Кәдімгі бір/қос картриджді механикалық тығыздағыштар | Жуу типті / тандемді жоғары қысымды тығыздағыштар |
| Жиі қолданылатын материалдар | 316 баспайтын болат, дуплексті баспайтын болат | Хром болат, Инконел, Хастеллой |
Орта-төмен қысымда, шағын-орта ағынды қосалқы шаруашылық-қызмет жағдайларында, шектеулі кеңістігі бар арзан, ыңғайлы пайдалану және техникалық қызмет көрсетуді көздейтін жобалар үшін OH асқын сорғыларға артықшылық беріледі. Жабдықтың тұрақтылығына, төмен ақаулық жылдамдығына және ұзақ қызмет ету мерзіміне қатысты қатаң талаптары бар жоғары температура, жоғары қысым және жоғары ағынды жағдайларға ұшырайтын сыни үздіксіз өндірістік қондырғылар үшін мойынтірек аралық сорғылар қабылдануы керек. Нақты сорғыны таңдау жабдық сенімділігі мен жобаның үнемділігін теңестіру үшін орташа тоттану, тұтқырлық және іске қосу жиілігі сияқты параметрлерді жан-жақты бағалауды қажет етеді.
Сатып алу талаптары, техникалық ақпарат, үлгілер, баға белгілеу немесе жаппай тапсырыс шешімдері туралы сұраулар үшін (https://www.teffiko.com). Қолданба талаптарын талқылау және өндірістік қажеттіліктеріңізге сәйкес шешімдерді анықтау үшін TEFFIKO командасымен бірлесіп жұмыс жасаңыз.
