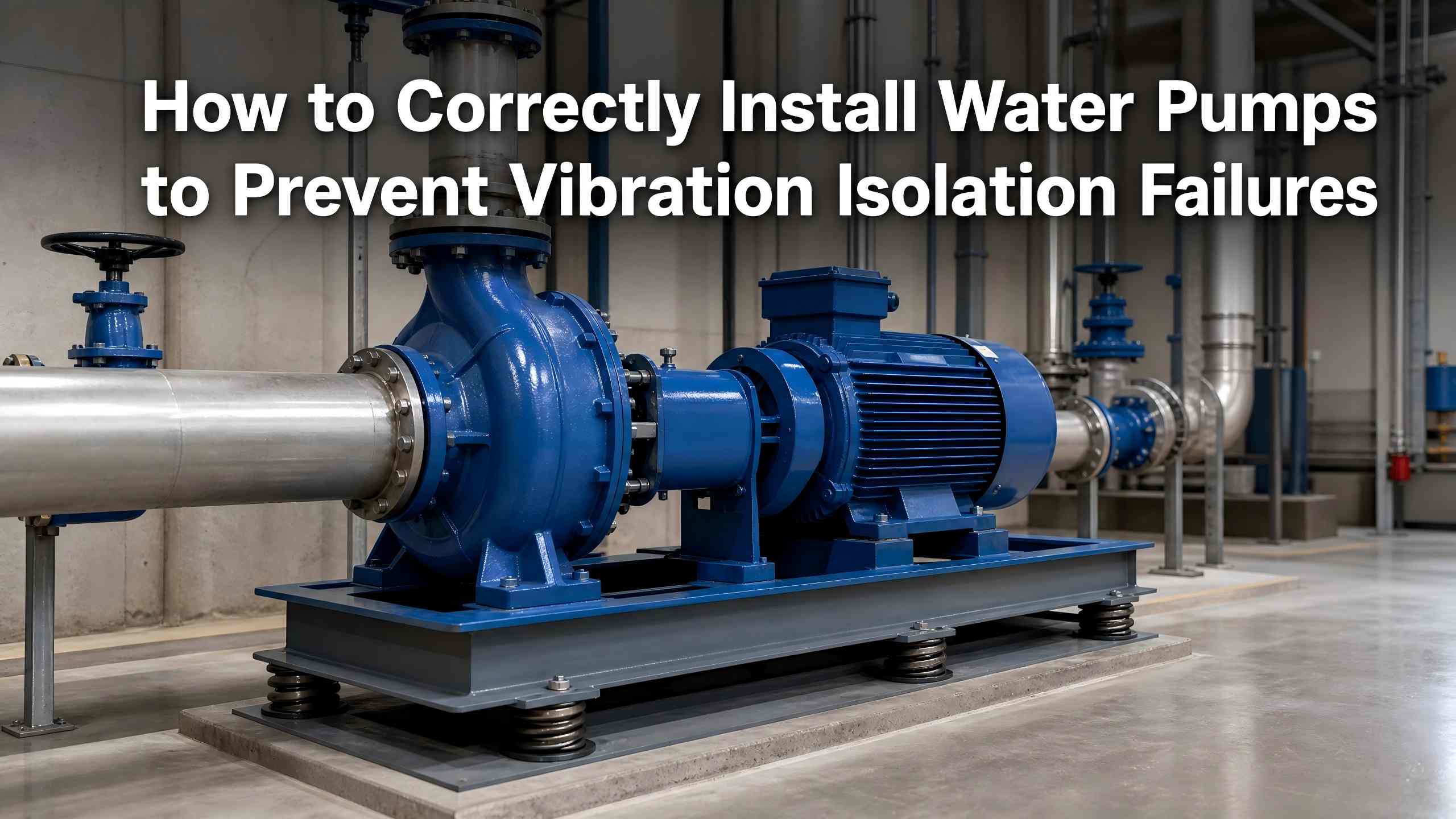

Су сорғысыдіріл, шу, құбырдың шайқалуы және құрылыс резонансы негізінен сапасыз орнату және дірілді оқшаулаудың бұзылуынан туындайды. Дірілді оқшаулау - шуды азайтудың қосымша қадамы емес, негізгі орнату процесі. Стандартты орнату сорғылар, құбырлар мен құрылыс құрылымдары арасындағы дірілдің берілуін тиімді блоктайды, құбырдың жарылуын және құрылымдық резонансты болдырмайды, сорғының қызмет ету мерзімін ұзартады және сумен жабдықтау жүйесінің тұрақты жұмысын қамтамасыз етеді.
Бұл мақалада іргетас құрылысын, дірілді оқшаулау құрамдастарының орналасуын, құбырларды өңдеу және қабылдауды қамтитын, орталықтан тепкіш сорғылар мен айналым сорғыларының көпшілігіне қолданылатын стандартталған су сорғысының діріл оқшаулауын орнату тәжірибесі жинақталған.
Жұмыстың механикалық дірілісу сорғыларысөзсіз. Оқшаулау ақауларының көпшілігі бес әдеттегі орнату қателерінен туындайды:
- Қатты қосылым: Толығымен бекітілген сорғы негіздері, іргетастар және құбырлар дірілді буферлеу кеңістігін жояды және жалпы резонанс тудырады.
- Стандартты емес оқшаулағышты орнату: Асимметриялық орналасу және біркелкі емес қысу деформациясы жергілікті қатты жанасуға және оқшаулаудың нашар өнімділігіне әкеледі.
- Құбыр желісінің кернеуі: Қатты құбыр қосылымдары сорғы блогын тартып, қайталама резонансты іске қосу үшін жұмыс дірілін күшейтеді.
- Нашар іргетас құрылысы: Салмағы төмен, біркелкі емес немесе тұрақсыз іргетас орталықтың ығысуын және үздіксіз шайқауды тудырады.
- Оқшаулағышты қалыпсыз пайдалану: Аралас төсем сипаттамалары, шамадан тыс қабаттар немесе коррозиялық жанасу компоненттердің мерзімінен бұрын істен шығуына әкеледі.
Білікті дірілді оқшаулау икемді оқшаулауға негізделген, бұл сорғы блогына біркелкі құрамдас кернеуі бар серпімді ілулі күйде жұмыс істеуге мүмкіндік береді.
Білікті негіз дірілді тиімді оқшаулаудың алғышарты болып табылады.
Көлемі мен салмағы:Сорғы бірлігінің салмағынан 1-2 есе артық бетон инерция негіздерін немесе болат негіздерді қабылдаңыз. Негіз әр жағынан кемінде 100 мм маржамен сорғы табанын толығымен жабады. Еденге орнатылған сорғылар құрылымдық діріл кері байланысын азайту үшін қалыңырақ, ауыр іргетастарды қажет етеді.
Тегістігі мен күші:Негіз бетонының беріктігі C25 немесе одан жоғары болуы керек. Қосалқы ерітінді бетоны негізгі бетоннан берік болуы керек. Оқшаулағыштарды суға батырудан қорғау үшін дренажды беткейлері бар тегіс, жарықтарсыз бетті қамтамасыз етіңіз.
Анкерлік болт ережелері:Босауды және еңкеюді болдырмас үшін болттарды серіппелі шайбалармен тігінен салыңыз. Бекіту кезінде жоғары жиілікті дірілді болдырмас үшін сорғы бөлігін ешқашан күштеп бұрмалауға болмайды.
Стандартты оқшаулағыштың орналасуы дірілді оқшаулау тиімділігін тікелей анықтайды.
Жалпы орналасу:Барлық оқшаулағыштарды сорғының орталық осі бойымен симметриялы түрде орналастырыңыз. Төрт нүктелі орналасулар сағат тілімен немесе сағат тіліне қарсы біркелкі орналастыруды қабылдайды. Алты нүктелі тірек үшін тұрақты қысу деформациясын қамтамасыз ету үшін негізгі бұрыштарға төрт төсемді және ұзын жақтарына екеуін орнатыңыз. Оқшаулағыш жиектері инерция блоктарының диапазонынан аспауы керек.
Көлденең сорғыны орнату:Резеңке жастықшаларды немесе демпферлік серіппелі оқшаулағыштарды пайдаланыңыз. Байланыстыру немесе қатты бекіту қажет емес; өз салмағымен тығыздау сенімді икемді буферлеуді қамтамасыз етеді.
Тік сорғыны орнату:Анкерлі резеңке оқшаулағыштарды серіппелі шайба болттарымен бекітілген болат негіздермен жабдықтаңыз, содан кейін тік шайқауды болдырмау үшін еденге бекітіңіз.
Көпқабатты төсем жинағы:Бір қабатты оқшаулаудың жеткіліксіздігі үшін максимум бес қабат. Бір-бірінен ≥4 мм мырышталған болат пластиналармен (әр жағында 10 мм үлкен) қабаттары бар және жабысқақ жабыстырғышпен бөлінген бірдей төсемдерді пайдаланыңыз.
Тексеру және қорғау:Орнату алдында құрамдас сыртқы түрін және қысу шегін тексеріңіз. Резеңкенің қартаюын болдырмау үшін изоляторларды қышқылдардан, сілтілерден және органикалық еріткіштерден алыс ұстаңыз.
Қатты құбырлар қосылымдары қалдық дірілдің негізгі себебі болып табылады.
Қатты діріл беруді тоқтату үшін сорғының кірісі мен шығысына резеңке икемді қосылыстар орнатыңыз.
Құбырлардың тіректері мен ілгіштерге діріл оқшаулағыш тығыздағыштарды қосыңыз және құрылымдық өткізгіштікке тосқауыл қою үшін қабырғаға енетін саңылауларды тас жүнімен жабыңыз.
Кернеу кернеуін деформациялайтын оқшаулағыштарды болдырмау үшін құбырларды мәжбүрлі түйіспесіз табиғи түрде туралаңыз.
Ресми жұмыс алдында оқшаулау өнімділігін тексеріңіз:
- Көрнекі тексеру: оқшаулағыштың ығысуы, деформациясы немесе коррозиясы жоқ; өлшем бірлігінің деңгейі.
- Қолмен тексеру: құрылғының анық шайқалуы немесе босаған болттары жоқ.
- Жүксіз сынақ: қалыпты емес діріл немесе шусыз 3–5 минут тұрақты жұмыс.
- Жүктеме сынағы: жұмыс қысымында құбырдың шайқалуы немесе құрылыс резонансы жоқ.
- Біркелкі емес кернеу мен резонансты тудыратын асимметриялық оқшаулағышты орналастыру
- Тұрақсыз жұмыс істеуге әкелетін іргетастардың салмағы аз
- қайталама діріл тудыратын құбырдың икемді қосылыстарының болмауы
- Бекітілмеген анкерлік болттар қондырғының ығысуын іске қосады
- Буферлеуді жарамсыз ететін көлденең сорғы оқшаулағыштарын қатты бекіту
- оқшаулау әсерін азайтатын стандартты емес көпқабатты төсем жинағы
- Резеңкенің ерте қартаюына әкелетін коррозиялық байланыс
Сорғының дірілінің тиімді оқшаулануы стандартталған икемді орнатуға байланысты. Оқшаулағыштың симметриялы орналасуын, іргетастың тұрақты құрылысын және құбырларды кернеусіз қосу ережелерін сақтаңыз. Стандартты жұмыс діріл және резонанс мәселелерін жояды, сорғының ұзақ мерзімді тұрақтылығын қамтамасыз етеді және күнделікті техникалық қызмет көрсету шығындарын азайтады.
-
