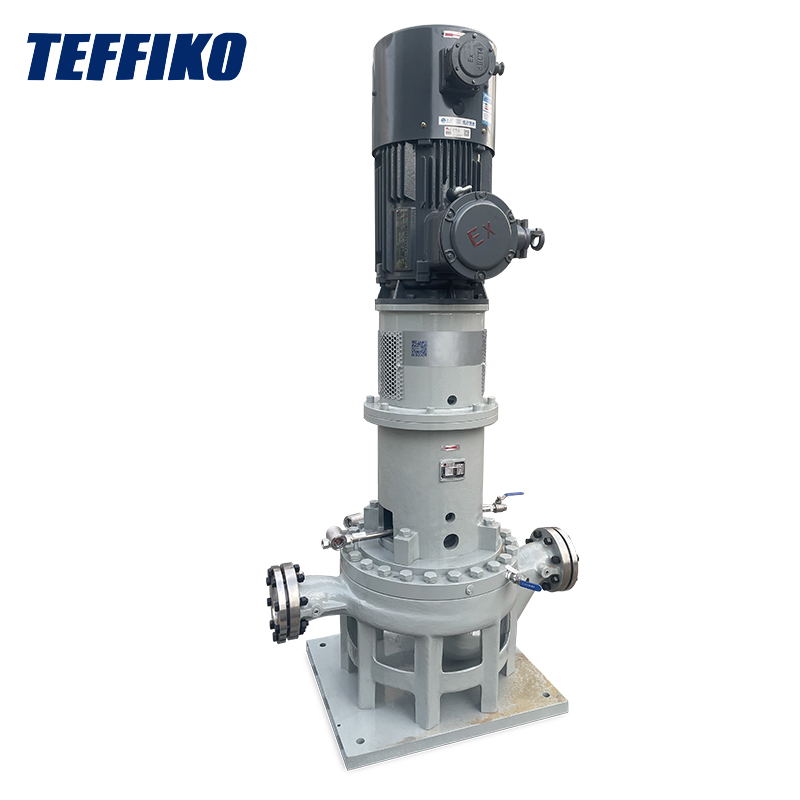

OH3 центрифугациялық сорғы: тар кеңістіктердің жоғарғы таңдауы

ТаOH3 центрифугациялық сорғыМенде қатты әсер қалдырды - сіз оны барлық жерде, сіз барлық жерде, мұнай өңдеу зауыттарының құбыр сөрелерінен және оффшорлық платформа палубаларынан электр станцияларының жоғары қысымды құбырлар жүйелерінен байқай аласыз. Оны басқа сорғы модельдерінен бөлек ететіні оның сенімді және берік ерекшеліктері болып табылады: кеңістікті, оңай құрастыруға және бөлшектеуге арналған модульдік құрылымға және жоғары температураға, жоғары қысымдарға және коррозиялық бұқаралық ақпарат құралдарына төтеп беруге мүмкіндік береді. Бұл өндірістік параметрлердегі ең күрделі мәселелерді шешу үшін арнайы жасалған сияқты. Төменде мен өзекті компоненттерді, нақты жұмыс принципін бұзамын және осы дизайнның нақты зауыттық жұмыс жағдайына қалай бейімделемін.

I. Негізгі құрылымдық компоненттер

OH3-тің жұмысы бос әңгіме емес - әр компонент мақсатты өндірістік ауырсыну нүктелеріне сәйкес келеді. Оларды бір-бірлеп бұзайық:

1.1 Тік модульді мойынтірек кронштейні

Сорғыш корпусындағы подшипниктік корпусты біріктіретін көлденең сорғылардан айырмашылығы, ол сорғыш корпусымен біріктірілетін, OH3 Сорғы корпусын тігінен бекітілген тәуелсіз модульдік кронштейн. Бұл дизайн - өнеркәсіптік сценарийлер үшін революциялық серпіліс:

• Жоғары деңгейлі жүктеме сыйымдылығы: Мойынтірек кронштейні ауыр шойын немесе түсетін темірден жасалған, қабырға ұзындығы 15 мм, 15 мм, API 610 стандартында көрсетілген саптаманың жүктемелеріне төтеп бере алады. Мен оның жылу кеңеюіне, жиырылуға немесе дірілдің арқасында білікті тураланбауынан зардап шеккен емеспін - оның тұрақтылығы ерекше.
• Қиындықсыз техникалық қызмет көрсету: ол радиалды және осьтік күштерге төтеп бере алатын екі қатарлы цилиндрлік роликті қосып, «Кері-арқа» қосарланған цилиндрлік роликті орналастырады. Ең бастысы, кіріс және шығыс құбырларын бөлшектеудің қажеті жоқ; Сізге тек қана бұрау кронштейнін басып, жөндеу және жөндеу үшін алып тастау керек.

1.2 Бір сатылы доңғалақ және қос фермалық корпус

Кесілгіш пен ферманың үйлесуі - бұл есептеу сұйықтығының динамикасы арқылы оңтайландырылған матч (CFD). Диаметрі бар барлық модельдер ≥ DN80 стандартты қосарланған келеді - бұл шағын модификация тиімділік пен тұрақтылықты екі есеге арттырады:

• Күшті және керемет жасалған доңғалақ: 316л тот баспайтын болаттан немесе гастеллойда қол жетімді, ол өте коррозияға төзімділікті ұсынады. Артқы иілген пышақтар сұйықтықтың турбуленттілігін азайтады, нәтижесінде энергияның таңқаларлығы жоғары. Ол тек құлыпқа арналған гайкамен сорғы білігінің бір ұшына бекітілген және жұмыс кезінде осьтік қозғалысқа әсер етпейді - мен техникалық қызмет көрсету кезінде тексерілдім, және ол жоғары қарқынды қолдану кезінде де берік тұрады.
• Екі еселенген дыбыс шығаратын пункті: Кәдімгі жалғыз фонуттер уақыт өте келе білік пен мойынтіректерді киетін, біліктілігі мен мойынтіректердің теңгерімсіз радиалды күштерін қалыптастырады. Алайда, OH3-тің қос дәрумені сұйықтықты симметриялық ағындар арқылы екі жолға екі жолға бөледі, радиалды күштердің 90% -ы, білікпен және мойынтіректердің тозуын едәуір төмендетеді - бұл менің тәжірибемеден едәуір азаяды.

1.3 API 682-үйлесімді герметикалық жүйе

Ағып кету жоғары қысымды, улы немесе жоғары температуралы медианы тасымалдау кезінде қауіпті, бірақ OH3-тің тығыздау жүйесі бұл алаңдаушылықты толығымен жояды:

• Тұрақты және сенімді негізгі конфигурация: кремний карбиди-графитті герметикаланған бір ұшын-механикалық тығыздағышпен келеді. Қаныста болмағанымен, қауіпті емес бұқаралық ақпарат құралдары үшін жеткілікті. Мен оны бірнеше айлар бойы ағып кетпестен өткіздім.
• Жоғары мақсатты жаңарту опциясы: улы немесе жоғары коррозиялық бұқаралық ақпарат құралдарын тасымалдау үшін оны оқшаулау сұйықтығымен, ≤5ml / h дейін басқаратын екі есе біткен механикалық тығыздағышқа жаңартылуы мүмкін, бұл ≤5ml / h-ге дейін ағып кетуді бақылау 20мл / сағ Мұндай қауіпсіздік маржасы қауіпті заттарды өңдеу кезінде жұбаныш береді.

1.4 Тік құбыржың тікелей қосылу дизайны

«Құбыр тікелей қосылу» дизайны - бұл тығыз кеңістіктер мен энергия үнемдейтін қажеттіліктер үшін құтқарушы. Су құятын және шығыс фланецтері қосымша монтаж базаларына қажеттілікті жояды, ал артықшылықтар пайдаланудың бірінші күнінен бастап айқындалған құбыр орталығына сәйкес келеді:

• Кеңістікті кәдеге жарату: DN200 моделінде сорғының биіктігі бар, тек 1,0-1,5 метр, едендік кеңістікті бірдей ағынмен салыстырғанда 60% -ға төмендетеді. Бұл артықшылығы - бұл теңіз платформаларында немесе толып жатқан мұнай өңдеу зауыттық тіректерінде өте маңызды - оны басқа сорғының модельдеріне қол жетімді емес жерлерде орнатуға болады.
• Энергияны үнемдейтін едәуір әсер: аз құбырлардың шынтықтары қысымды жоғалтады, ал ұзақ мерзімді пайдалану бүкіл жүйенің энергия шығынын 5% -8% төмендетуі мүмкін. Алғашқы шығындарды үнемдеу айтарлықтай емес, олар уақыт өте келе олар уақытты қосады, бұл шығындарға бағытталған зауыт менеджерлер үшін жағымды тосын сый.

Ii. Толық жұмыс принципі

Өзегінде OH3 центрифугациялық күш негізінде жұмыс істейді, бірақ сұйықтықтың әр түрлі буыны жоғары қысым мен жоғары тұрақтылық талаптарын қанағаттандыру үшін оңтайландырылды. Мен оны қарапайым тілде біртіндеп бұзамын:

1-қадам: Сұйықтық сору

Сұйық сорғыны тікелей қосылған кіріс фланеці арқылы енгізеді. Фланец пен құбырдың арасындағы дәл туралау сұйықтықтың тегіс ағынын қамтамасыз етеді (шатасып турбуляцияланбайды), ал кіріс ағындарының жылтыратылған ішкі қабырғасы үйкеліске төзімділікті азайтады. Бұл сұйықтықтың серпілгішке біркелкі ағып кетуін қамтамасыз етеді - мен оның кавитациядан гөрі сирек кездесетінін, арзан сорғылармен кездесетінін байқадым.

2-қадам: импеллердің энергияны беру

Мотор сорғы білігін иілгіш муфталар арқылы бұрады, бұл импеллердің жоғары жылдамдыққа 1450-2900 айн / мин болатынын тудырады. Центрифугалдық күш сұйықтықты доңғалақтың ортасынан оның жиектеріне итереді, өйткені сұйықтық бір уақытта жылдамдықпен де, қысымды да артады. Бұл қадам мотордың механикалық энергиясын сұйық энергияға айналдырудағы негізгі буын болып табылады және бұл сорғының жұмысының кілті.

3-қадам: қос фермадағы қысымды түрлендіру

Содан кейін жоғары жылдамдықты сұйықтық, содан кейін қос фермаға енеді. Вертуалды спираль ағындарының көлденең қимасы біртіндеп кеңейеді, сұйықтықты баяулатады және оның кинетикалық энергиясының көп бөлігін статикалық қысымға айналдырады («диффузия» процесі). Симметриялық дизайн біркелкі қысымды бөлуді, радиалды күштерді есепке алуды және сорғының білігін тегіс айналдыруды қамтамасыз етеді - тіпті толық жүктеме астында да, толығымен.

4-қадам: герметизация және сұйықтықты шығару

Шығу фланеці арқылы шығарылғанға дейін сұйықтық механикалық тығыздағыш жүйеден өтеді. Көктемнің әсерінен стационарлық және айналмалы тығыздағыштар мықтап жабысып, тығыз тосқауыл қалыптастырады. Жоғары қысымды медианы тасымалдау кезінде де мен ешқашан ағып жатқан мәселелерге тап болмадым. Соңында, қысымды сұйықтық төмен ағынды құбырға келесі процестердің қажеттіліктерін қанағаттандыру үшін кіреді.

5-қадам: Мойынтіректер мен білік жүйесін тұрақты қолдау

Сорғы жұмысында модульдік мойынтірекке екі қатарлы роликті ілмектер айналмалы сорғы білігін үздіксіз қолдайды, сұйықтық ағынымен және серпілгіштің қозғалуымен туындаған әсерлі күштерді сіңіретін күштер. Кірістірілген шашыраңқы майлау жүйесі мойынтіректерді салқындатады - мен оны 425 ° C температурада қызып кетпестен жұмыс істедім. Сонымен қатар, ол минималды техникалық қызмет көрсетуді қажет етеді; Сізге тек күнделікті тексеру кезінде майлау деңгейін тексеру керек.

Iii. Басқа сериялы сорғылармен салыстыру

OH3 артықшылықтарын интуитивті түрде көрсету үшін біз оны API 610 стандартында екі басқа OH сериялы сорғыларымен (OH1 және OH2) салыстырамыз:

Қорытынды

Жеке тәжірибесінен OH3 API 610 стандартына сәйкес ғана емес, сонымен қатар Тефиконың өндірістік сенімділік пен инженерлік бөлшектерді терең түсінудің көрінісі ғана сенімді түрде айта аламын. Онда ешқандай қиял немесе пайдасыз ерекшеліктері жоқ - әр компонент практикалық мақсатқа, кеңістікті үнемдеу, оңай техникалық қызмет көрсету, төтенше жағдайлар мен ағып кетудің алдын алу сияқты мәселелерді тиімді түрде шешеді.

Бұл нарықтағы ең арзан нұсқа емес, мен модульдік мойынтірек кронштейні шынымен ауыр екенін білдім. Алайда оның сенімділігі бастапқы инвестицияның бастапқы құнын есепке алу үшін жеткілікті. Теффико жай жабдық сатпайды - олар кәсіби таңдау кеңестерін және өмірлік циклді қолдауды қамтамасыз етеді. Мен өз командаларына бірнеше рет кеңес бердім және әрдайым жедел жауап алынды. Бұл кооперативті модель зауыттарға үздіксіз және біртіндеп жұмыс істеуге мүмкіндік береді.
