Центрифугалық сорғының гидравликалық жоғалуы, көлемдік жоғалуы және механикалық жоғалуы дегеніміз не?

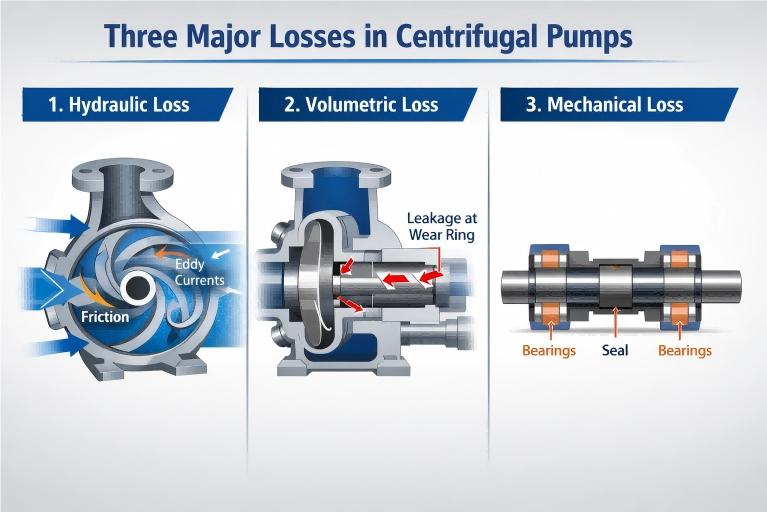

Энергияны түрлендіру процесінде аорталықтан тепкіш сорғы, барлық кіріс қуатты сұйықтықтың қысым энергиясына және кинетикалық энергиясына тиімді түрлендіру мүмкін емес. Нақты жұмыс кезінде энергияның міндетті түрде жоғалуы әрқашан болады. Энергияны жоғалтудың физикалық механизмі бойынша орталықтан тепкіш сорғының жоғалуы әдетте үш санатқа бөлінеді: гидравликалық жоғалту, көлемдік жоғалту және механикалық жоғалту. Бұл үш жоғалту түрі сорғының жалпы тиімділігін бірге анықтайды.

I. Гидравликалық жоғалту

Анықтама: Гидравликалық шығын, сондай-ақ ағынның жоғалуы деп аталады, сұйықтық сорғы ішіндегі ағын құрамдастары арқылы ағып жатқанда пайда болатын энергия шығынын білдіреді. Нәтижелер бойынша ол теориялық басы мен сорғының нақты басы арасындағы айырмашылық ретінде көрінеді. Бұл сорғының тиімділігіне әсер ететін негізгі фактор.

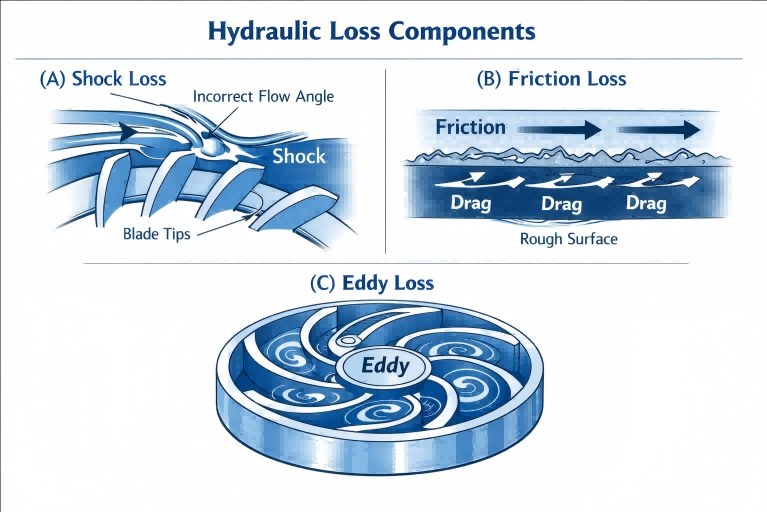

Себептері: Гидравликалық жоғалту негізінен келесі үш аспектіден тұрады:

1. Соққының жоғалуы: сұйықтық жұмыс дөңгелегіне кіргенде немесе одан ағып жатқанда, оның ағынының бағыты қалақтардың немесе ағынның өту жолдарының жобаланған бағытына сәйкес келмесе, соққы және бағыттың кенет өзгеруі орын алады, нәтижесінде соққы жоғалады. Бұл жағдай әсіресе сорғы ең жақсы тиімділік нүктесінен (BEP) алыс жұмыс істегенде айқын көрінеді.
2. Үйкеліс жоғалуы: сұйықтықтың өзі тұтқырлыққа ие. Ол сору камерасының кедір-бұдыр ішкі қабырғалары, жұмыс дөңгелегі ағынының өту жолдары, волюта және басқа құрамдас бөліктері арқылы өткенде үйкеліс кедергісі пайда болады және энергияның бұл бөлігі жылу энергиясына айналады және жоғалады. Ағынның өтуі неғұрлым ұзақ және өрескел болса, үйкеліс жоғалуы соғұрлым көп болады.
3. Eddy Loss: Доңғалақ қалақтарының шектеулі санына байланысты барлық сұйықтықты тамаша бағыттау мүмкін емес. Сұйықтықтың бір бөлігі жұмыс дөңгелегінің ішінде айналмалы ағынды (салыстырмалы құйынды) тудырады, нәтижесінде энергия шығыны болады. Сонымен қатар ағынның өту пішінінің өзгеруі де жергілікті құйындыларды тудырады және шығындарға әкеледі.

Гидравликалық шығынның шамасы сорғы басына тікелей әсер етеді және оның әсер ету дәрежесін гидравликалық тиімділік (ηh) арқылы өлшей аламыз.

II. Көлемді жоғалту

Анықтама: Көлемді жоғалту, сонымен қатар ағып кету жоғалуы ретінде белгілі, ағынның ағып кетуінен туындаған энергия шығыны. Атап айтқанда, жұмыс дөңгелегі арқылы қысымға ұшыраған жоғары қысымды сұйықтықтың бір бөлігі сорғы шығысына тиімді жеткізілмейді, бірақ сорғы ішіндегі әртүрлі саңылаулар арқылы төмен қысымды аймаққа (мысалы, доңғалақтың кірісі) ағып кетеді.

Себептері:

1. Тығыздағыш сақинаны тазарту ағуы: Бұл көлемді жоғалтудың негізгі бөлігі. Жоғары жылдамдықты айналмалы доңғалақ пен стационарлық сорғы корпусы арасындағы үйкелістің алдын алу үшін олардың арасында саңылау (яғни, тозу сақинасы саңылауы) қалдыру керек. Сорғының шығысындағы жоғары қысымды сұйықтық осы саңылау арқылы қайтадан кіріске ағып кетеді.
2. Теңестіру құрылғысының ағуы: осьтік күшті теңестіруге арналған көп сатылы сорғыларда немесе кейбір бір сатылы сорғыларда теңгерім саңылаулары, теңгерім дискілері немесе теңгерім құбырлары сияқты құрылымдар да жоғары қысымды сұйықтықтың бір бөлігінің кері ағып кетуіне әкеліп соғады, нәтижесінде шығын болады.
3. Білік тығыздағыштың ағуы: білік тығыздағышынан аз мөлшерде сұйықтық ағуы мүмкін, ол аз үлесті құраса да, көлемдік жоғалтуға кіреді.

Көлемді жоғалту сорғының нақты шығыс ағынының оның теориялық шығынынан аз болуына әкеледі. Оның шамасы Көлемдік тиімділік (ηv) арқылы өлшенеді. Сорғы тозған сайын тығыздағыш сақинасының саңылауы бірте-бірте артады, ал көлемді жоғалту да сәйкесінше артады.

III. Механикалық жоғалту

Анықтама: Механикалық шығын айналу кезінде әртүрлі механикалық үйкелістерді жеңу үшін сорғы білігі тұтынатын энергияны білдіреді. Энергияның бұл бөлігі ақырында жылу энергиясы түрінде бөлінеді.

Себептері:

1. Дискінің үйкелісінің жоғалуы: қатты үйкеліс жоғары жылдамдықпен айналатын дөңгелектің сыртқы қақпақ тақталары (алдыңғы және артқы қақпақ тақталары) және механикалық жоғалтудың негізгі бөлігі болып табылатын сорғы қуысындағы сұйықтық арасында пайда болады.
2. Мойынтіректердің үйкеліс жоғалуы: сорғы білігін қолдау үшін қолданылатын домалау мойынтіректері немесе сырғанау мойынтіректері жұмыс кезінде үйкеліс күшін тудырады.
3. Білік тығыздағыштың үйкеліс жоғалуы: ол орауыш тығыздағыш немесе механикалық тығыздағыш болсын, тығыздау құрылғысы сорғы білігіне немесе білік жеңіне үйкеп, қуаттың бір бөлігін жұмсайды.

Механикалық жоғалту қозғалтқыштан берілетін білік қуатының бір бөлігі сұйықтықпен жұмыс істеу үшін дөңгелекке жеткенге дейін тұтынылатынын білдіреді. Оның шамасы механикалық тиімділікпен (ηm) өлшенеді.

Қорытынды

Орталықтан тепкіш сорғылардың гидравликалық жоғалуын, көлемдік жоғалуын және механикалық жоғалуын түсіну сұйықтық машиналарын кәсіби үйренудің негізі ғана емес, сонымен қатар «қос көміртекті» мақсаттарға қол жеткізуге және өнеркәсіп саласында энергияны үнемдеуге және тұтынуды азайтуға көмектесетін маңызды техникалық құрал болып табылады. Ғылыми дизайн, нақты пайдалану және техникалық қызмет көрсету және интеллектуалды басқару арқылы біз осы «көрінбейтін шығындарды» барынша азайтуға және сорғы жүйесінің максималды әлеуетін босатуға толық қабілеттіміз. Болашақта,Теффикожоғары тиімді сұйықтық шешімдеріндегі зерттеулерін тереңдетуді жалғастырады, саланы жасыл түрде жаңартуға көмектеседі және сізбен бірге барлық ағып жатқан энергияны пайдаланады.
