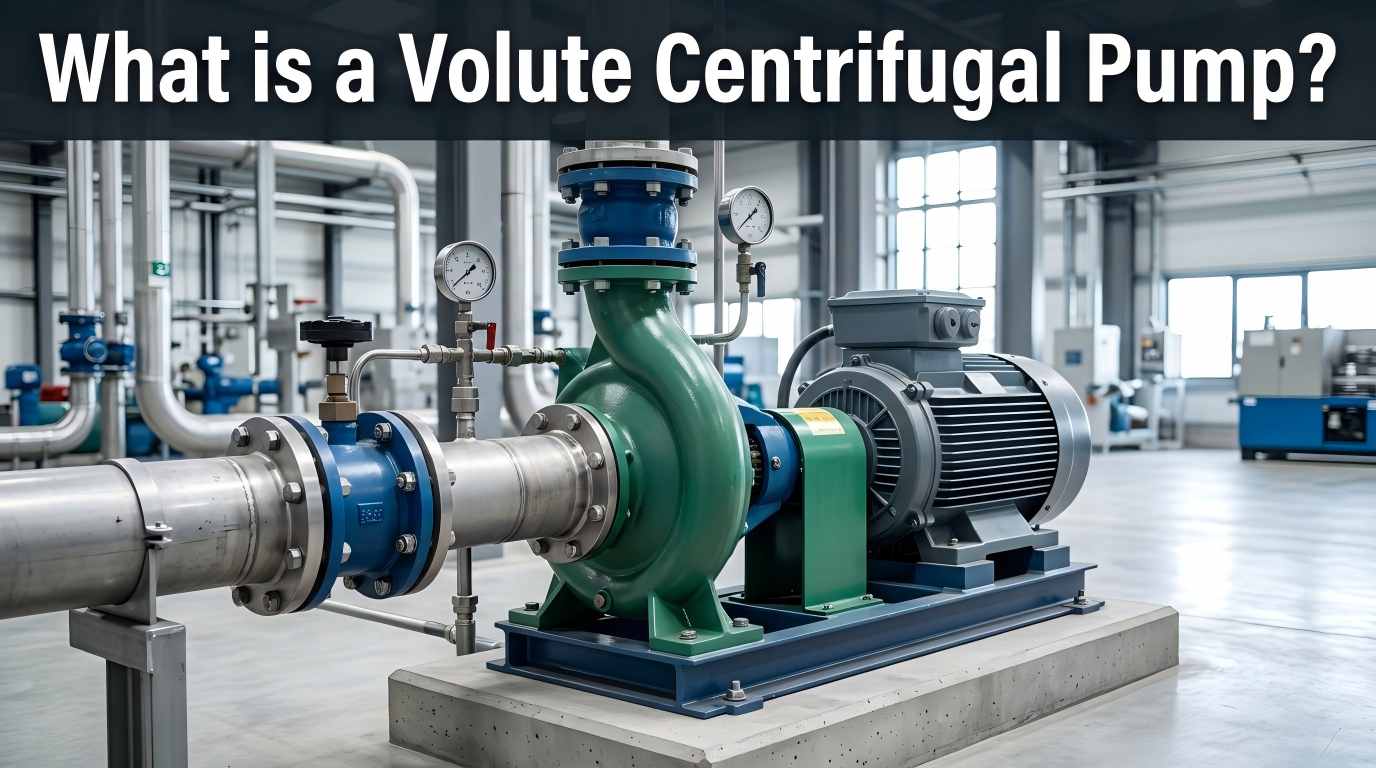

A ортадан тепкіш сорғыжұмыс дөңгелегінің айналуы арқылы механикалық энергияны гидравликалық энергияға түрлендіретін және сұйықтықты тиімді жеткізу үшін спиральді волюционды корпусқа сүйенетін динамикалық сорғы түрі. Орталықтан тепкіш сорғылардың басқа түрлерінен айырмашылығы, оның ең көрнекті ерекшелігі - оны диффузорлы орталықтан тепкіш сорғылар сияқты модельдерден ерекшелендіретін негізгі құрамдас бөлігі болып табылатын волюта тәрізді корпус (спиральды корпус деп те аталады). Волюттік орталықтан тепкіш сорғылар берік конструкциямен, салыстырмалы түрде төмен құнымен, тыныш жұмысымен және коррозия мен эрозиядан аз әсер ететін сенімді өнімділігімен ерекшеленеді. Олар көптеген өнеркәсіптік және азаматтық сұйықтықтарды жеткізу қолданбалары үшін таңдаулы жабдық болып табылады.
Сорғының тұрақты жұмысы әртүрлі компоненттердің үйлестіруіне байланысты. Негізгі құрамдас бөліктер және олардың функциялары келесідей:
Жұмыс дөңгелегін қоршап тұрған спиральді камера, ол дөңгелектің шығысынан разряд портына дейін біртіндеп артады. Оның негізгі функциялары жоғары жылдамдықтағы сұйықтықты жинау, жылдамдықты азайту және қысымды арттыру болып табылады. Оның пішіні мен өлшемі сорғының тиімділігі мен қысымына тікелей әсер етеді. Ол бір волюты (ең көп қолданылатын) және қос волютты (радиалды күшті теңестіреді және қызмет ету мерзімін ұзартады) болып бөлінеді.
Сорғының «жүрегі», иілген қалақтары бар айналмалы компонент, сорғы білігі арқылы қозғалтқышқа қосылған. Ол центрифугалық күш тудырып, сұйықтықты сорып, кинетикалық энергияны беру үшін жоғары жылдамдықпен айналады. Пышақтың параметрлері (пішіні, саны, бұрышы) сорғының шығынын, қысымын және тиімділігін анықтайды.
Сорғы білігі механикалық энергияны қозғалтқыштан жұмыс дөңгелегіне жібереді. Мойынтіректер сорғы білігінің айналуын қолдайды, коаксиалдылықты сақтайды және үйкелісті азайтады. Жоғары температура мен жоғары қысымды жұмыс жағдайлары үшін майдың тозуын болдырмау және мойынтіректердің қызмет ету мерзімін ұзарту үшін май салқындатқыштары қажет.
Кавитацияны болдырмау үшін сұйықтықтың ағып кетуіне және сыртқы ауаның енуіне жол бермейді. Кең таралған түрлеріне механикалық тығыздағыштар және орауыш тығыздағыштар жатады. Көмекші тығыздау жүйелерімен сәйкестік сенімділікті жақсартады және техникалық қызмет көрсету API 682 стандарттарына сілтеме жасай алады.
Сору порты сұйықтықты сору үшін волютаның ортасында орналасқан; ағызу порты қысымды сұйықтықты жеткізу үшін волютаның соңында орналасқан. Екеуінің де өлшемі мен пішіні сұйықтықтың кедергісіне және сорғының тиімділігіне әсер етеді.
Жұмыс процесі 4 негізгі кезеңге бөлінген үздіксіз энергия түрлендіру болып табылады:
Қозғалтқыш жұмыс дөңгелегін жоғары жылдамдықпен айналдырып, дөңгелектің ортасында төмен қысымды аймақты қалыптастырады. Сұйықтық қысым айырмашылығымен сорғыға сорылады.
Жұмыс дөңгелегі үздіксіз айналғанда, қалақтар сұйықтықты радиалды қозғалуға итермелейді, бұл сұйықтықтың ағынының жылдамдығын және кинетикалық энергиясын айтарлықтай арттырады.
Жоғары жылдамдықты сұйықтық құйма корпусына түседі, онда кеңейтілген ағын өтуі жоғары қысымды жеткізуге қол жеткізу үшін кинетикалық энергияны қысым энергиясына түрлендіретін ағынның жылдамдығын төмендетеді.
Қысымдағы сұйықтық ағызу порты арқылы шығарылады. Доңғалақтың үздіксіз айналуымен үздіксіз жеткізу аяқталады.
Салқындату құрылымы сұйықтық ағынының сипаттамаларына сәйкес келеді, бұл турбуленттілік жоғалуын азайтады. Жобалық жағдайларда тиімділік ағын жылдамдығын біркелкі бөлу кезінде 70%-90% жетеді.
Негізгі құрамдас бөліктер аз, өңдеу және орнату оңай, күрделі беріліс механизмі жоқ, істен шығу жылдамдығы төмен, кіріс және шығыс бақылау клапандарының қажеті жоқ және техникалық қызмет көрсету құны төмен.
Таза су, ағынды сулар және химиялық орталар сияқты әртүрлі сұйықтықтарға жарамды және қалыпты температураға, жоғары температураға және жоғары қысымды жұмыс жағдайларына бейімделген жұмыс жағдайларына сәйкес әртүрлі сипаттамаларда жобалануы мүмкін.
Біріктірілген дизайн, шағын өлшем және жеңіл салмақ, шектеулі кеңістік сценарийлері үшін қолайлы және бар жеткізу жүйелеріне оңай біріктіру.
Төмен өндіріс құны, тозған бөлшектерді ыңғайлы ауыстыру, тиімді жұмыс арқылы энергияны үнемдеу, үлкен ағынды жеткізу сценарийлері үшін қолайлы.
Ортадан тепкіш сорғылар гидродинамикалық артықшылықтарының арқасында өнеркәсіптік сұйықтықты жеткізу үшін сенімді таңдау болып табылады. Дегенмен, олардың нақты энергия тиімділігіне материалды таңдау және өндіру сияқты бөлшектер әсер етеді. Teffiko нақты ҒЗТКЖ және қатаң сынақтар арқылы тұрақты және тиімді сұйықтық жеткізу шешімдерін әзірлейді. Кеңес беруге немесе тапсырыс беруге қош келдіңіз:www.teffiko.com
