ISW тік нұсқаулықтары ISW горизональды центрифугациялық сорғылар

Өнеркәсіптік сұйықтықты тасымалдау саласында ілген центрифугациялық сорғылар және ISW көлденең центрифугациялық сорғылар олардың ерекше құрылымдық артықшылықтары мен дәл сценарийлеріне байланысты көптеген қолданбалы сценарийлер үшін негізгі таңдауларға айналды. Алайда, нақты жұмыс жағдайлары кезінде, нақты модельді таңдауға қол жеткізу - бұл кәсіби міндет. Инженерлік топ ретіндеТиефико, Сорғының мүлдем оңтайлы моделі жоқ екенін жақсы білеміз, тек ең қолайлы шешім. Бұл мақалада ISG және ISW центрифугалық сорғыларын төрт негізгі өлшемнен: құрылымдық дизайн, өнімділік сипаттамалары, қолданыстағы сценарийлер және орнату және техникалық қызмет көрсету бойынша кешенді салыстыру жүргізеді. Бұл сізге ақпараттандырылған шешімдер қабылдауға көмектесу үшін Teffiko-ның үлгілік тәжірибесімен бөліседі.

Мазмұны

1.Тқұрылымдық дизайн

2.Спорт сипаттамалары

3.Аплистер сценарийлері

4.Стахника және техникалық қызмет көрсету

I. ISG тік центрифугациялық сорғылар мен ISW көлденең центрифугациялық сорғылар арасындағы құрылымдық дизайнды салыстыру

ISG тік центрифугациялық сорғылары мен ISW көлденең центрифугациялық сорғылар арасындағы айырмашылық құрылымдық дизайндарынан басталады. Бұл олардың ғарыштық кәсібін, орнату әдісін және бейімделу логикасын, оны таңдау кезінде қарастырудың негізгі факторын анықтайды.

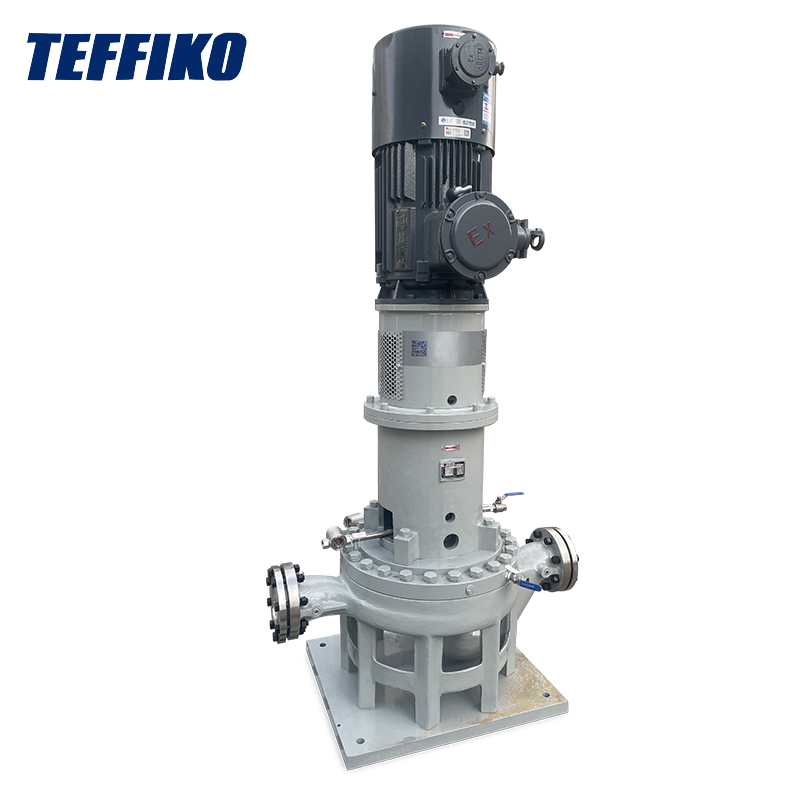

(I) ISG тік центрифугациялық сорғы: ғарыш үнемдеуге арналған тік орналасу

ISG тік сорғы интегралды тік құрылымды, оның сорғы білігін жерге перпендикулярмен қабылдайды. Бұл салыстырмалы түрде жоғары биіктігі бар, бірақ кішігірім аудан. Оның су құятын кірісі мен шығысы икемді түрде жасалған, қосымша базаны қажетсіз құбыр жүйесіне тікелей интеграциялауға мүмкіндік береді. Бұл оны әсіресе кең ғарыш сценарийлеріне, мысалы, көп қабатты үйлердегі немесе ықшам өндіріс желілеріндегі сумен жабдықтаушы бөлмелері сияқты қолайлы етеді.

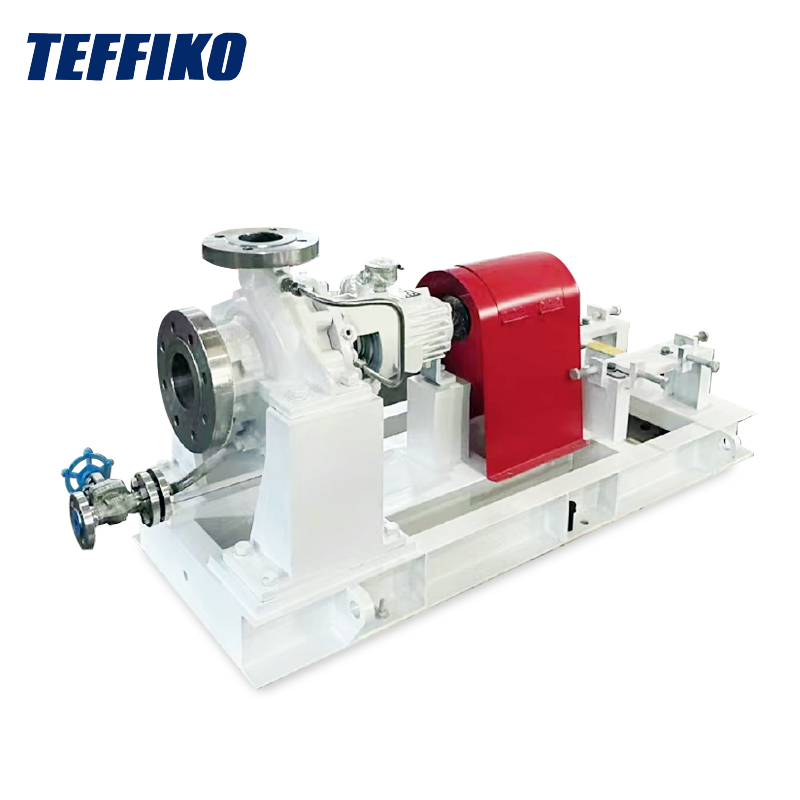

(Ii) ISW көлденең центрифугалық сорғы: жоғары тұрақтылыққа көлденең орналасу

ISW көлденең сорғы мотор мен сорғы корпусы көлденең коаксиалды, сорғы білігі жерге параллель және негіз арқылы бекітуді қажет ететін құрылымға ие. Оның кірісі және шығуы көлденең сызықта орналасқан, көлденең құбырлармен тікелей қосылуға және қарсылық жоғалтуды азайтуды жеңілдетеді. Бұл құрылымға ауырлық центрі төмен және тұрақты жұмысын қамтамасыз етеді, бұл жеткілікті жер кеңістігі бар сценарийлер үшін, мысалы, үлкен сценарийлермен, мысалы, техникалық қызмет көрсетумен айналысатын сценарийлер үшін қолайлы.

Ii. Өнімділік сипаттамаларын салыстыру: энергияны тұтыну, бас және кавитацияға төзімділік

Құрылымдық айырмашылықтардан тыс, өнімділік екі әсер етудің тиімділігі мен қолданыстағы жұмыс жағдайларының арасында өзгереді. Бұл әсіресе олардың энергия тұтынуы, бас ауқымы және кавитацияға қатысты бейімделуінен көрінеді.

(I) энергияны тұтыну және тиімділік

Гидравликалық тиімділік тұрғысынан ISG және ISW центрифугациялық сорғылары гидравликалық модельдердің жетілдірілген дизайнын қабылдайды. Импеллер ағынын оңтайландырғаннан кейін, олардың рейтингтік жұмыс жағдайлары бойынша олардың тиімділігі салыстырмалы түрде жақын, әдетте 75% -дан 85% -ға дейін. Алайда, айнымалы жүктеме сценарийлерінде айырмашылықтар пайда болады:

• ISW көлденең центрифугациялық сорғыда номиналды ағынның сыртында жұмыс істеген кезде тиімділіктің төмендеуіне әкелетін жұмсақ сорғы бар. Бұл үлкен ағынның ауытқуы бар сценарийлер үшін қолайлы.
• ISG тік центрифугациялық сорғы номиналды ағынмен тұрақты тиімділікті сақтайды, бірақ ағынның тиімділігінен тезірек басталады. Бұл тұрақты ағымға қойылатын сценарийлер үшін қолайлы.

Энергияны тұтыну тұрғысынан:

• ISG сорғысы төмен ағынды, жоғары деңгейлі жұмыс жағдайында аз энергия тұтынады.
• ISW сорғысы жоғары ағынды, төмен қосымшаларда энергия тиімділігін арттырады.

(Ii) бас диапазоны

• ISG тік центрифугациялық сорғының бас диапазоны әдетте 5M-125М құрайды, бұл оны «жоғары бас, төмен ағын» көлік қажеттіліктерін қанағаттандыруда. Оның тік құрылымдық сорғы білігі аюлары біркелкі күшке ие болады; Жоғары басында жұмыс істеген кезде, импеллердің центрифугалық күштерін беру тұрақты, ал біліктің ауытқуы шамадан тыс қысымның ауытқуы мүмкін емес. Сондықтан, ол көбінесе биік қабатты сумен жабдықтау және қазандық су беретін сценарийлерде қолданылады.
• ISW горизрифугалық сорғысының бас диапазоны «орташа деңгейден төмен, жоғары ағын», әдетте, 3M-80М-ден тұрады. Оның көлденең құрылымы үлкен ағынды медианы тұрақты тасымалдауға бейімделуі және биік басынан болатын шамадан тыс осьтік күштен аулақ болуы мүмкін. Ол басты қажеттіліктері бар сценарийлерге, бірақ жоғары ағынға, сонымен қатар муниципалды құбырлар желісіне, өнеркәсіптік айналымдағы суды және ауылшаруашылық суару сияқты жоғары деңгейге қойылады.

(Iii) кавитацияға төзімділік: ISW шеті бар

ISW таза позициясы (NPSH) ISW көлденең сорғы әдетте, әдетте, ISG сорғысынан 0,5 м-1,5 м төмен. Оның сору порты дизайны оңтайландырылған, оны оңай буланған медианы немесе жоғары сорғышқа төзімділік кезінде кавитацияға бейім етіп қойыңыз. Екінші жағынан, ISG тік сорғысы жақсы сору шарттары мен қысқа құбырлары бар жағдайлар үшін қолайлы.

Iii. Қажетті сценарийлерді салыстыру: сұраныс бойынша сәйкестік - бұл кілт

(I) Vertical centrifugal сорғысы: тар кеңістік пен бас сценарийлер үшін бірінші таңдау

• Жоғары қабатты үйлерде екінші сумен жабдықтау: көп қабатты тұрғындар судың жоғары қысымды қажет етеді, ал жабдық бөлмелері, әдетте, төбеде немесе тар кеңістіктегі жертөледе орналасады. ISG тік центрифугалық сорғы бұл сценарийге өте жақсы сәйкес келеді.
• Шағын өндірістік жабдықтарды қолдау: CNC станоктарының салқындату жүйелері сияқты салқындату жүйелері және шағын қазандықтарға арналған су жүйелері. Бұл сценарийлерде тұрақты ағынды және шектеулі орнату кеңістігі бар, ал ISG сорғысын бос орынды үнемдеу үшін құбырға біріктіруге болады.
• Коммерциялық үй-жайлардағы су айналымы: Сауда орталықтарындағы орталық кондиционерлер үшін салқындату су кондиционерлері мен сауда орталықтарындағы өрт сөндіру жүйелеріне арналған су айналымы. ISG сорғысының тік құрылымы төбедегі құбырлармен немесе бұрышта, жабық орналасуға әсер етпестен құбырлармен байланысады.

(Ii) ISW көлденең центрифугалық сорғы: үлкен кеңістіктегі және жоғары ағынды сценарийлер үшін негізгі нұсқа

• Қалалық суды тазарту: ағынды суларды тазарту қондырғыларында және су жұмыстарында құбырларды желілерде беруді қоса алғанда, қалпына келтірілген суды қайта пайдалану. Бұл сценарийлерде үлкен ағынға сұраныс және жеткілікті жер телімі бар, ал ISW сорғысының көлденең орналасуы пакеттерді орнатуға және орталықтандырылған техникалық қызмет көрсетуге мүмкіндік береді.
• Ауқымды өнеркәсіптік өндіріс: химиялық кәсіпорындардағы шикізатты тасымалдау және металлургиялық зауыттардағы салқындатылатын судың салқындатуы сияқты. Бұл сценарийлерде ағынның үлкен ауытқуы бар және кавитацияға төзімділік қажет, ал ISW сорғысы бұл қажеттіліктерге сәйкес келетін жақсырақ тұрақтылық пен бейімделуі бар.
• Ауылшаруашылық және азаматтық суару: ауылшаруашылық жерлерін суару және ірі балық тоғандарындағы суды өзгерту. Бұл сценарийлерде басты сұраныс аз, бірақ үлкен ағынға сұраныс бар, ал ISW сорғының аз энергия шығыны мен қарапайым техникалық қызмет көрсетудің сипаттамалары ұзақ мерзімді пайдалану шығындарын азайтады.

Iv. Орнату және техникалық қызмет көрсету саланы

Орнатудың қиындығы және техникалық қызмет көрсету шығындары - ұзақ мерзімді пайдалану кезінде елемеуге болмайтын факторлар. Бұл өлшемдегі екеуінің арасындағы айырмашылықтар кейінірек операциялық тиімділікке тікелей әсер етеді.

(I) орнату

• ISG тік центрифугациялық сорғы үшін: орнату үшін жеке негіз қажет емес. Ол тек сорғы денесінің фланецін құбыр фланеціне қосу және сорғының аяғын кеңейту болттарымен бекітіңіз. Бір адам екі жабдықты орнатуды жарты күн ішінде аяқтай алады, бұл оны қолданыстағы учаскелердің жаңартатын жобаларына қолайлы етеді. Алайда, оның тік құрылымында перпендикулярлық орнатуға жоғары талаптар бар екенін атап өткен жөн. Егер сорғы білігінің еңкейтілуі 0,1 мм / м-ден асып кетсе, ол тездетілген подшипниктің тозуына әкеледі.
• ISW көлденең центрифугациялық сорғы үшін: алдымен бетон негізін құйып немесе негізгі деңгейдегі қателік 0,2 мм / м аспайтынына көз жеткізу үшін болат кронштейн орнатыңыз. Содан кейін сорғы корпусын негізге бекітіңіз және ақырында құбырды қосыңыз. Орнату циклы шамамен 1-2 күн, оны жаңа құрылыс жобаларын мерзімінен бұрын жоспарлау үшін қолайлы етеді. Алайда, оның көлденең орналасуы Қордың жазықтығына қателіктерге төзімділігі жоғары, ал біршама жер учаскелері жабдықтың жұмысына оңай әсер етпейді.

(Ii) техникалық қызмет көрсету

ISW көлденең центрифугациялық сорғы техникалық қызмет көрсету үшін ыңғайлы: мотор мен сорғы корпусының көлденең таралуына байланысты, бөлшектелген кезде, мотордың қалқанын шешіп, моторды сорғы корпусын бөлу үшін тек қосқыштарды шешіп алу керек. Котиплер мен пломбалар сияқты осал бөлшектерді ауыстырған кезде, құбырды жылжытудың қажеті жоқ. Техникалық қызмет көрсету персоналы жер үстінде жұмыс істей алады, бұл өте қауіпсіз. Мысалы, тығыздағыш ағып жатқанда, техникалық қызмет көрсету персоналына жоғары деңгейге көтерілмеу қажет және ауыстыруды 1-2 сағат ішінде аяқтауға болады.

Мотордың тік центрифугациялық сорғы үшін, мотордың үстінде, техникалық қызмет көрсету кезінде алдымен мотор сымдарын және бекіту болттарын алып тастап, моторды сорғы корпусының ішкі бөліктеріне қол жеткізу үшін алып тастау керек. Егер ол тар кеңістікте немесе жоғары қабатты жабдықтың бөлмесінде орнатылса, кран немесе көтергіш жабдық қолданып, ұзақ қызмет көрсету цикліне және қымбатқа түседі. Сондықтан, техникалық қызмет көрсетуге қойылатын жоғары талаптары бар сценарийлер үшін (мысалы, қараусыз сорғылар), ISW көлденең центрифугациялық сорғы ұсынылады.

V. таңдау туралы қысқаша ақпарат: 3-қадамды жылдам сот

• Бос орынды тексеріңіз: тар кеңістіктерге арналған ISG тік сорғысын және ISW көлденең сорғыны жеткілікті жердегі кеңістік үшін таңдаңыз.
• Жұмыс жағдайын тексеріңіз: жоғары бас және төмен ағынға қойылатын талаптар, ал ISW сорғысы орташадан төмен бас және жоғары ағынға арналған сорғыларды таңдаңыз.
• Техникалық қызмет көрсету қажеттілігін тексеріңіз: қараусыз пайдалану және ыңғайлы техникалық қызмет көрсету үшін ISW сорғысын таңдаңыз; Ұзақ уақытқа техникалық қызмет көрсету және шектеулі кеңістіктегі сценарийлер үшін ISG сорғысын таңдаңыз.

Қорытынды

ISG тік центрифугациялық сорғылары және ISW көлденең центрифугациялық сорғылар Әрқайсысының өзіндік артықшылықтары бар, ал іріктеу «бейімделу» - сіздің кеңістігіңізбен, жұмыс жағдайларымен және техникалық қызмет көрсету талаптарына сәйкес келеді. Егер сіз әлі де нақты жұмыс жағдайыңызға арналған сорғының оңтайлы моделін таңдауға сенімді болмасаңыз,ТиефикоКәсіби топ тегін іріктеуден аулақ бола алады. Бізде бай қолдану тәжірибесі бар және сіздің сұйықтық жүйеңіздің тұрақты және энергия үнемдейтін жүйеңізге сәйкес келетін және тиімді және тиімді шешуге кеңес бере алады.
