Соңғы сорғыш центрифугалық сорғы дегеніміз не?

Өнеркәсіптік сұйықтықты тасымалдауда, ғимараттың HVAC жүйелерінде және қалалық сумен жабдықтау жүйелерінде сіз әрқашан таныс жабдық бөлігін таба аласыз - соңғы сорғыш центрифугалық сорғы.

Соңғы сорғыш центрифугалық сорғы дегеніміз не?

Аты айтып тұрғандай, соңғы сорғыш ортадан тепкіш сорғы – бір сатылы, бір сорғыш ортадан тепкіш сорғы, онда сұйықтық сорғы корпусының бүйірінен осьтік еніп, жұмыс дөңгелегінің үдеткішінен кейін сорғы корпусының жоғарғы жағынан радиалды түрде шығарылады.

Ол сондай-ақ өнеркәсіпте көлденең сорғыш ретінде белгілі. Оның ең көрнекті ерекшелігі - оның артқы жағы тартылатын дизайны. Бұл дизайн техникалық қызмет көрсету персоналына айналмалы құрамдастарды (соның ішінде жұмыс дөңгелегі, білікті, тығыздағыштарды және т.б.) кіріс және шығыс құбырларын алып тастамай, тікелей техникалық қызмет көрсету үшін шығаруға мүмкіндік береді. Инженерлер үшін бұл ең аз тоқтап тұру және техникалық қызмет көрсету шығындарының аздығын білдіреді.

Ақырғы сорғыш центрифугалық сорғының жұмыс принципі

Соңғы сорғыш орталықтан тепкіш сорғының жұмыс принципі көптеген орталықтан тепкіш сорғылардың негізгі логикасына сүйене отырып, оның бірегей соңғы сорғыш дизайнына назар аудара отырып, қарапайым. Міне, нақты қадамдық түсініктеме:

1. Сұйықтықты сору:Сорғы сұйықтықты сорғы корпусының соңындағы (қозғалтқышқа қарама-қарсы) сору порты арқылы сорып алады, ал сұйықтық айналмалы жұмыс дөңгелегінің көзіне тікелей ағады.
2. Орталықтан тепкіш күштердің пайда болуы:Қозғалтқышпен қозғалатын жұмыс дөңгелегі айналады және орталықтан тепкіш күш сұйықтықты дөңгелектің ортасынан оның сыртқы жиегіне итеріп, сұйықтықтың жылдамдығы мен қысымын арттырады.
3. Сұйықтықтың ағуы:Жоғары жылдамдықты сұйықтық сұйықтықты баяулату және кинетикалық энергияны статикалық қысым энергиясына түрлендіру үшін бірте-бірте кеңейетін пішіні бар сорғы корпусына (сонымен қатар волют деп аталады) түседі. Содан кейін сұйықтық сорғы корпусының бүйіріндегі ағызу порты арқылы мақсатты орынға шығарылады (мысалы, құбырлар, резервуарлар және т.б.).
4. Үздіксіз жұмыс:Қозғалтқыш үздіксіз жұмыс істеп тұрғанда, жоғарыда көрсетілген процесс үздіксіз қайталанып, сұйықтықтың тұрақты және үздіксіз берілуіне қол жеткізеді. Соңғы сору конструкциясы сұйықтықтың біркелкі енуін қамтамасыз етеді, турбуленттілікті азайтады және жұмыс тиімділігін арттырады.

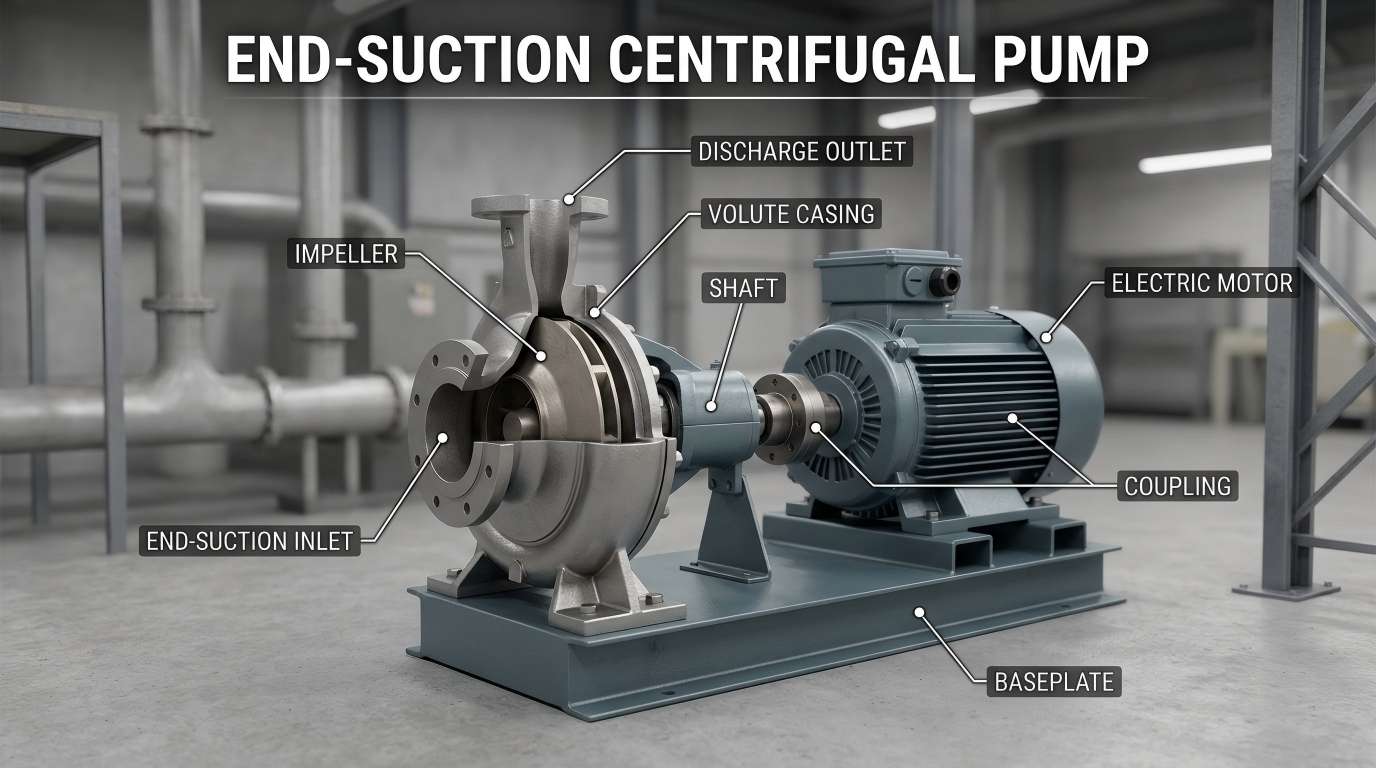

Ақырғы сорғыш ортадан тепкіш сорғының негізгі компоненттері

Ақырғы соратын орталықтан тепкіш сорғының жұмыс принципін жақсырақ түсінуге көмектесу үшін оның негізгі құрамдас бөліктері бөлінеді және төменде қарапайым тілде түсіндіріледі:

• Дөңгелек:Орталықтан тепкіш күшті жасау үшін пайдаланылатын «желдеткішке» ұқсас айналмалы компонент. Ол әдетте тасымалданатын сұйықтық түріне байланысты металдан (тот баспайтын болаттан, шойыннан) немесе пластиктен жасалған.
• Сорғы корпусы (көлемі):Дөңгелекті қоршап тұрған сыртқы қаптама жұмыс доңғалағынан шығарылатын сұйықтықты жинауға, сұйықтықты баяулатуға және ағызу алдында қысымды арттыруға арналған.
• Сору порты:Сорғы корпусының соңында сұйықтық сорғы корпусына түсетін тесік. Ол әдетте құбырларға оңай қосылу үшін фланецпен (көтерілген жиегі бар) жабдықталған.
• Шығару порты:Сорғы корпусының бүйіріндегі саңылау, ол арқылы сұйықтық сорғы корпусынан шығады. Ол сондай-ақ сұйықтықты құбыр жүйесіне бағыттайтын фланецпен жабдықталған.
• Білік:Доңғалақ пен қозғалтқышты байланыстыратын шыбық тәрізді құрамдас, қозғалтқыштан жұмыс дөңгелегіне қуатты беруге және дөңгелекті айналдыруға жауапты.
• Мөрлер:Білік саңылауынан (сорғы корпусы мен қозғалтқыш арасында) сұйықтықтың ағып кетуіне жол бермеңіз. Кең таралған түрлеріне механикалық тығыздағыштар және орауыш тығыздағыштар жатады.

Қолданбалардың кең ауқымы

• HVAC:Сорғыш сорғылар үлкен ғимараттардағы салқындатылған су айналымы және салқындату су жүйелері үшін негізгі қуат көзі болып табылады.
• Өнеркәсіптік сумен жабдықтау және қысымдау:Зауыттарда таза суды тасымалдауға, қысымды жүйеге және қазандық қоректік суға қолданылады.
• Өртке қарсы жүйелер:Арнайы өртке қарсы соңғы сорғыштар төтенше жағдайларда тұрақты жоғары қысымды су ағынын қамтамасыз етеді.
• Ауылшаруашылық суару:Ағынның кең диапазонына байланысты ауылшаруашылық жерлерін суару мен дренажда кеңінен қолданылады.

Түйіндеме

Соңғы сорғыш ортадан тепкіш сорғы сұйықтықты тасымалдау қажеттіліктерінің көпшілігі үшін сенімді, үнемді шешім болып табылады. Оның қарапайым құрылымы, қарапайым техникалық қызмет көрсету және кең қолдану оны инженерлер, мекеме менеджерлері және меншік иелері арасында танымал етеді.
