Ортадан тепкіш сораптың артық қысымының үзілуінің алдын алу

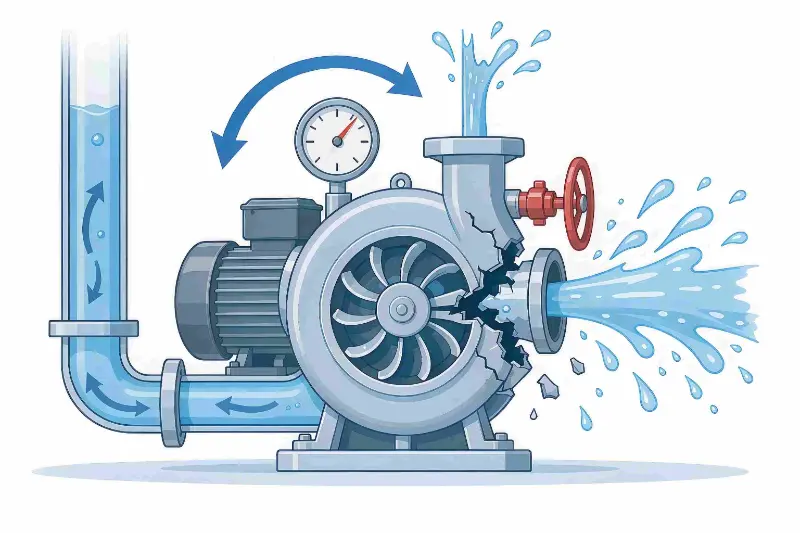

Сурет: Сорғы корпусының жыртылуына және ортаның лақтырылуына әкелетін ағызу клапанының жабылуынан туындаған жабық клапан қысымының пайда болуының схемасы

Сорғы корпусының жыртылуының көпшілігі өлі бағытта (жабық клапандағы қысымның жоғарылауы), қате қашықтан іске қосудан және автоматты блоктаулардың істен шығуынан болады. Бұл мақалада клапандарды тексеруді, пайдалану процедураларын және аспапты блоктауға техникалық қызмет көрсетуді түсіндіру үшін қолмен, қашықтан және автоматты іске қосу/тоқтату сценарийлері қарастырылады, осылайшаорталықтан тепкіш сорғыартық қысымның жарылуы оқиғалары.Теффикоәрқашан орталықтан тепкіш сорғы жұмысының қауіпсіздігіне басымдық береді және сорғы корпусының жарылу қаупіне қатысты толық қауіпсіз пайдалану және техникалық қызмет көрсету нұсқауларын береді. Мұндай оқиғаларды түбегейлі болдырмау үшін тек аппараттық қорғанысқа сенуге болмайды; клапанды тексеру, қашықтан растау және автоматты блоктауды басқару әрбір іске қосу/тоқтату операциясына қолданылуы керек.

Сорғының жарылуының негізгі себептері

Сорғы корпусының жарылуының басым көпшілігінің физикалық негізгі себебі (жабық клапанға қарсы жұмыс істеу) өлі бағыт болып табылады және автоматты басқару жүйелері бұл тәуекелді күшейтеді:

• Сорғыны кіріс және шығыс клапандары жабық күйде іске қоса отырып, жұмыс дөңгелегі ұсталған сұйықтықты үздіксіз араластырады; механикалық энергия жылуға айналады, сұйықтық буланады және қысым көтеріледі және қысқа уақыт ішінде ол сорғы корпусының қысым көрсеткішінен асып түседі;
• Сорғы орталық басқару бөлмесінен қашықтан іске қосылғанда, операторлар клапан күйін сайтта растай алмайды, бұл клапандар қалпына келтірілмеген кезде техникалық қызмет көрсетуден кейін соқыр іске қосуды жеңілдетеді;
• Деңгейде автоматты іске қосу кезінде желілік клапандар әлі де техникалық қызмет көрсету үшін жабық болуы мүмкін, содан кейін сорғы жұмыс орнында ешкімсіз қысыммен жұмыс істейді;
• Ұзақ уақыт бойы калибрленбеген төмен ағынды және жоғары температура блоктары қорғай алмайды және жүйе артық қысымнан кейін автоматты түрде өшіріліп, қысымды босатпайды.

Өндірістегі жазатайым оқиғаларды зерттеу

Шағын және орта көлемдегі химиялық шикізатты сақтау қоймасында резервуарды тасымалдайтын орталықтан тепкіш сорғыға техникалық қызмет көрсету аяқталғаннан кейін техникалық қызмет көрсету бригадасы жабдықты қалпына келтірді, бірақ шығару клапанын ашуды ұмытып кетті, содан кейін сорғыны автоматты режимге ауыстырды. Сорғы резервуар деңгейінің сигналдары негізінде автоматты түрде іске қосылды және тоқтады, сайтта ешкім жоқ. Резервуар деңгейі белгіленген триггер мәніне көтерілгенде, PLC жүйесі орталықтан тепкіш сорғыны автоматты түрде іске қосты. Тығыздалған сорғы камерасындағы сұйықтық жұмыс дөңгелегі арқылы үздіксіз араластырылды; небәрі 90 секунд ішінде орта тез қызып, буланып, сорғы ішіндегі қысым көтеріле берді. Зауыттың төмен ағынды блокировкасы екі жылдан астам уақыт бойы калибрленбегендіктен, оның сенсоры істен шығып, істен шықты және өшіруден қорғау іске қосылмады. Соңында сорғының корпусы жарылып, жоғары температуралы орта сыртқа шашылып, жұмыс орнындағы жабдықты бұзып, өндірістік желіні апатты түрде тоқтатуға мәжбүр етті, бұл жөндеу және тоқтап қалу уақытында айтарлықтай шығындарға әкелді. Оқиғадан кейінгі тергеу есебінде екі негізгі себеп анықталды: техникалық қызмет көрсетуден кейін клапан күйін сайтта қайта тексеру мүмкін емес және қауіпсіздік блокировкасы ұзақ уақыт бойы функционалдық сынақтан өтпей қалды.

Қорытынды: Бақылаусыз жұмыс + клапандар қалпына келтірілмеді + істен шыққан бұғаттаулар - үзілу тек осы үш фактордың қосындысынан туындады және егер олардың біреуі басқарылса, оны болдырмауға болатын еді.

Сорғыны қолмен іске қосу: клапанның орнын тексеру қорғаныстың бірінші желісі болып табылады

Барлық клапандардың күйін қатаң түрде тексеріңіз

Сорғыны іске қоспас бұрын, жабық клапандармен іске қосылмау үшін әрбір желілік клапан тармақ бойынша расталуы керек:

• Негізгі технологиялық желі: сорғы камерасына сұйықтықтың біркелкі енуін қамтамасыз ету үшін сору клапанын толығымен ашық ұстаңыз;
• Желдеткіш клапандар, ағызу клапандары және үрлеу клапандары сияқты барлық қосалқы клапандарды жабық ұстаңыз;
• Толтыруды және желдетуді аяқтау, сорғыдағы барлық ауаны шығару және кавитация мен құрғақ жұмысты болдырмау үшін сорғы корпусының ауа шығару клапанын ашыңыз;
• Шығару клапанын сәл ашық немесе толық жабық күйде ұстаңыз; Ешқашан сорғыны кіріс және шығыс бір уақытта блоктаған кезде іске қоспаңыз.

Стандартталған бақылау тізіміне клапан тексерулерін қосыңыз

Клапанның ашық/жабық күйлері сорғының қауіпсіз жұмысын қамтамасыз ету үшін маңызды бақылау нүктелері болып табылады және жабдықтың жұмыс нұсқауларында және іске қосуды тексеру парақтарында ресімделуі керек. Операторлар әрбір элементті тексеру арқылы растауы керек, тәжірибеге тәуелділікті жою және институционалдық бақылау арқылы адам қатесін азайту.

Қашықтан орталықтан басқарылатын сорғыны іске қосу: орнында растау қадамы өте маңызды

Қашықтан іске қосу - қысымның пайда болуының үзілуіне арналған жоғары жиілікті сценарий; тек орталық басқару экранына сену нақты жердегі жағдайларды растай алмайды:

• Басқару бөлмесі іске қосу пәрменін бергенге дейін сорғыны бір рет басу арқылы іске қосуға болмайды;
• Операторлар клапандарды тексеру үшін сайтқа бара алмаған кезде, барлық клапандардың дұрыс позицияларға қалпына келтірілгенін физикалық түрде растау үшін учаскедегі инспектор тағайындалуы керек;
• Орнында растауды алғаннан кейін ғана орталық басқару элементі басқару экраны мен сайттағы клапанның нақты күйі арасындағы сәйкессіздікке жол бермей, іске қосу пәрменін бере алады.

Автоматты іске қосу/тоқтату сорғылары: техникалық қызмет көрсетуден кейін клапандардың қалпына келтірілмеуін болдырмауға назар аударыңыз

Көптеген резервуарларды босату сорғылары автоматты іске қосу/тоқтату және бақылаусыз жұмыс істеу үшін деңгейлік аспаптар мен PLC бағдарламаларына сүйенеді, бұл тәуекелді одан да жоғары етеді.

Автоматты режимді қосу алдында сайтта қайта тексеру міндетті болып табылады

Техникалық қызмет көрсетуден немесе құбырмен жұмыс істегеннен кейін және автоматты басқару режиміне ауысар алдында барлық клапандарды қайтадан сайтта тексеру керек: кіріс клапаны толығымен ашық, ағызу клапаны іске қосудың алдын ала орнатылған күйінде және барлық желдету клапандары жабылған. Тәуекелдің типтік сценарийі: резервуар деңгейі жоғары нүктеге жеткенде, автоматты басқару жүйесі сорғыны іске қосады, бірақ техникалық қызмет көрсетуден кейінгі ағызу клапаны жабық күйінде қалады, бұл қысқа уақыт ішінде сорғы корпусының жыртылуына әкелетін өлі қысымды тікелей тудырады.

Бақылаусыз жұмыс аралығын жабу үшін аспаптық блоктауларға сеніңіз

Желілік клапандар жабылған кезде сорғының автоматты түрде іске қосылуын болдырмау үшін бақылау-өлшеу құралдарын қорғау құрылғыларының толық жиынтығын орнату қажет:

• Төмен ағынды блоктау: ол желі ағынын бақылайды; нөлдік ағын ұзақ уақыт бойы сақталса, ол мұны өлі жұмыс ретінде анықтайды және қозғалтқыш қуатын автоматты түрде өшіреді;
• Жоғары температуралық блоктау: Ол сорғы корпусының температурасын бақылайды; қысымның көтерілуінен температураның көтерілуі шекті мәнге жеткенде, сұйықтықтың булануын және қысымын тоқтату үшін ол дереу өшеді;
• Артық қысымды блоктау: разряд қысымы шектен асқанда, қос қорғаныс үшін қауіпсіздік клапанымен бірге жұмыс істейтін өшіруді бастайды;
• Тұрақты техникалық қызмет көрсету сынағы: Бекіту жүйесін бекітілген айлық кесте бойынша калибрлендіріңіз, нөлдік ағын және артық қысым жағдайларын имитациялаңыз және қорғаныс функцияларының дұрыс жұмыс істейтінін растаңыз, ұсталған сенсорлар мен сәтсіз блоктау бағдарламаларынан туындаған қауіпсіздік соқыр нүктелерін жояды.

Аппараттық қорғаныс: сорғы корпусының жыртылуына қарсы қос бағдарламалық және аппараттық қорғаныс құралдары

Операциялық басқару құралдары адам қатесін қарастырады, ал аппараттық қорғаныс соңғы қауіпсіздік сызығын ұстайды:

• Артық қысым кезінде қысымды автоматты түрде төмендететін және сорғы ішіндегі жоғары қысымды босататын сорғыға разрядты босатуға арналған қауіпсіздік клапаны немесе жару дискісін орнату;
• Төмен ағында сорғының ұзақ уақыт бойы жұмыс істемеуіне және сұйықтықтың қызып кетуіне жол бермеу үшін минималды ағынды рециркуляция желісін орнатыңыз;
• Жанғыш немесе жарылғыш заттарды тасымалдаған кезде жарылыстан қорғалған қозғалтқышты пайдаланыңыз, дұрыс статикалық жерге қосуды қамтамасыз етіңіз және орташа ағып кетуден кейін химиялық жарылысты болдырмаңыз;
• Қабырғасының қалыңдығын сынауды жүйелі түрде орындаңыз және корпустың қысымды көтеру қабілетінің төмендеуіне байланысты мерзімінен бұрын жарылуды болдырмау үшін коррозиядан немесе пайда болған жарықтардан жұқарған сорғы корпустарын дереу ауыстырыңыз.

Күнделікті пайдалану және техникалық қызмет көрсетудегі жиі кездесетін қателіктер

• Қате түсінік: тек қолмен іске қосуды басқару қажет; автоматты сорғылар орнында тексеруді қажет етпейді. Автоматты іске қосу/тоқтату кезінде қолмен бақылау болмайды, ал клапанның толық тексерілмеуі мен қалпына келтірілуінен болатын өлі басудың қаупі шын мәнінде үлкенірек; автоматты режимді қосу алдында клапандар орнында қайта тексерілуі керек.
• Қате түсінік: бұғаттаулар орнатылғаннан кейін қосымша назар аударудың қажеті жоқ. Қоспалар қысым мен ағын сенсорларын оңай кептелуі мүмкін; тестілеудің ұзаққа созылмауы бұғаттаудың бұзылуына әкеледі, бұл жүйе артық қысым кезінде автоматты түрде өшірілмейді.
• Қате түсінік: Қысқаша іске қосу үлкен мәселе емес. Тығыздалған сорғы камерасында сұйықтық ондаған секунд ішінде қызады және буланады, қысым күрт көтеріледі және оқиға өте жылдам дамиды.

Қысқаша мазмұны: Сорғы денесінің жарылуын қалай болдырмауға болады

Бүкіл қорғаныс жүйесі үш қабаттан тұрады:

• 1-деңгей — Операциялық басқару:Жұмыс орнында іске қосу кезінде клапандарды бөлшектеп тексеріңіз; қашықтан іске қосуды жердегі растаумен жұптастыру керек; автоматты режимді қосу алдында клапанды толық қайта тексеру; және тексеру пункттерін жазбаша бақылау парағына ресімдеу;
• 2-деңгей — Автоматты басқару қорғанысы:Төмен ағынды, жоғары температура және артық қысымды блоктауды жабдықтау; тұрақты тестілеуден өту; және бақылаусыз жұмыс кезінде бос жұмысты болдырмау;
• 3-деңгей — жабдықтың кері тоқтауы:Қысымды төмендететін құрылғылар мен рециркуляция желілерін орнатыңыз және сорғы корпусын коррозияға тұрақты түрде тексеріңіз.

Ортадан тепкіш сорғы үзілулерінің басым көпшілігі жабдық сапасының ақаулары емес, керісінше автоматты басқару қорғанысының істен шығуымен үйлесетін клапанның дұрыс жұмыс істемеуі нәтижесінде болады.Теффикокәсіпорындарға қауіпсіздікті басқаруды үш іске қосу/тоқтату режимі – қолмен, қашықтан және автоматты түрде стандарттауды – толық технологиялық қауіпсіздікті қорғауды жүзеге асыруды және сорғы корпусының шамадан тыс қысымының үзілуінен туындайтын өндірістік қауіпсіздік қауіптерін үздіксіз азайтуды ұсынады.
