Орталықтан тепкіш сорғыны іске қосар алдында желдету ауаны сорғыштың корпусы мен сору құбырының ішінде қалған ауаны негізінен жұмыс доңғалақ орталығында тиімді вакуум құру және ауамен байланыстырудан туындаған сорғы зақымдануын болдырмайды. Жұмыс орнында іске қосу, пайдалану және техникалық қызмет көрсету тұрғысынан бұл құжат ауаны байланыстырудың себептерін, стандартты толтыру және ауаны шығару процедураларын және ақауларды жою нүктелерін түсіндіреді.
Сорғы үйлерінде «жүгіргеннен кейін судың ағып кетпеуі, нөлдік ағынмен мотордың дыбысы» сипаттайтын қызмет көрсету есептерінің көпшілігі сорғының істен шығуынан емес, іске қосу алдында сорғы корпусынан және сору құбырынан ауаның толық алынбауына байланысты. Бұл оңай ескерілмейтін операция ауаның қосылуын тікелей іске қосады. Оқулық анықтамаларынан бастаудың орнына, бұл мақалада ауаны желдету не үшін қажет, оны қалай орындау керек және желдетуден кейін ақаулар жойылмаса не істеу керек, барлығы іске қосу, пайдалану және техникалық қызмет көрсету тұрғысынан қарастырылады.

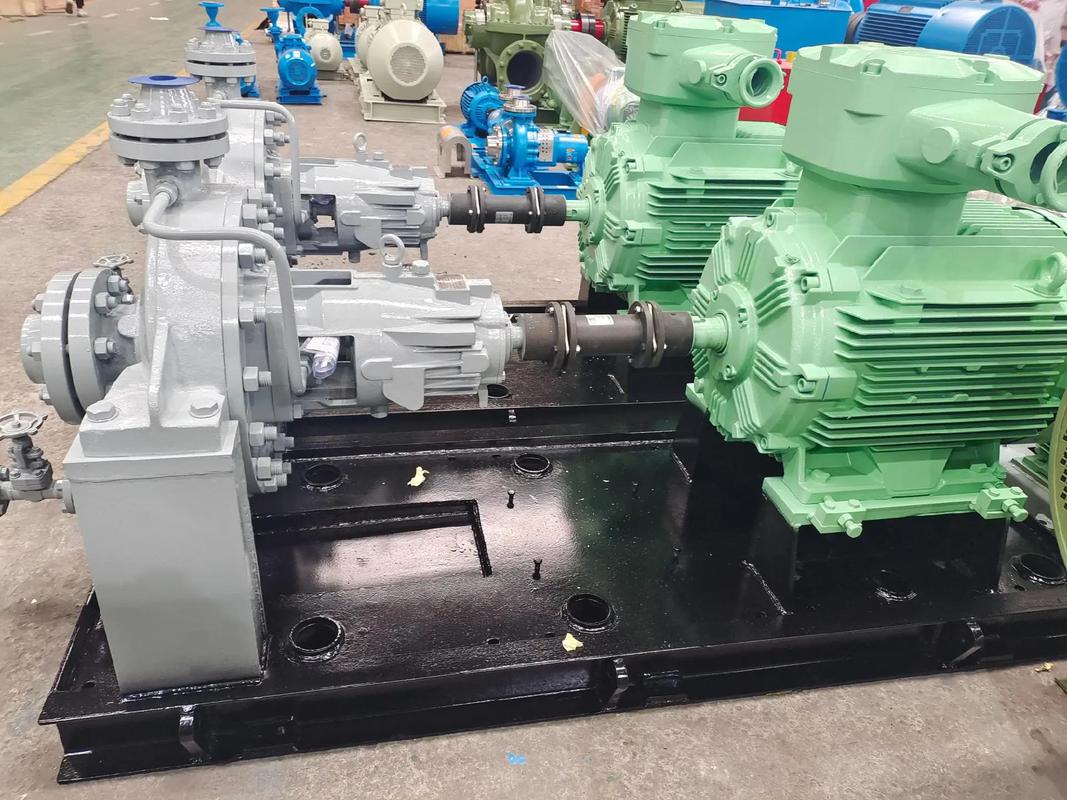

A орталықтан тепкіш сорғыДоңғалақтың айналуы арқылы сұйықтықты сыртқа шығарып, дөңгелек ортасында төмен қысымды аймақ жасайды. Атмосфералық қысым немесе құбыр желісінің қысымы содан кейін сұйықтықты сорғыға итереді. Бұл сору-разряд логикасы бір ғана шартта жұмыс істейді: сорғы камерасы сығылмайтын сұйықтықпен толығымен толтырылуы керек.
Сорғы корпусына ауа араласқан кезде проблемалар туындайды. Ауаның тығыздығы судың шамамен 1/800 тығыздығына ие. Доңғалақпен айналдырылған кезде, ол елеусіз ортадан тепкіш күш тудырады, ол сұйықтықты жоғары қарай тарту үшін доңғалақ орталығында жеткілікті вакуум жасай алмайды. Ең сорақысы, ауа сығымдалады: ол губка тәрізді камера кеңістігін алады, бірақ сұйықтықты тығыздау функциясын орындай алмайды. Функционалды вакуумсыз сұйықтықты сору мүмкін емес. Бұл ауа байланыстырады — сорғы жұмыс істейді, бірақ сұйықтықты сормайды. Осы себепті, барлық дерлік орталықтан тепкіш сорғы нұсқаулығында ескерту бар: сұйықтықсыз құрғақ жұмыс істеуге қатаң тыйым салынады.
Көптеген операторлар ауамен байланыстыру суды жеткізудің уақытша жоғалуына ғана себеп болады деп есептейді және оны қайта қосу және толтыру арқылы түзетуге болады. Дегенмен, нақты жұмыс жағдайында ауамен байланысу реакциялар тізбегін тудырады:
1. Нөлдік ағын, шығыс қысымы жоқ және қозғалтқыштың жүктемесіз жұмысы, өндіріс үшін технологиялық сұйықтық ағынын тікелей кеседі.
2. Соққы әсерлері: сорғы ішіндегі ауа қалталары бірнеше рет қозғалады, қысылады және жұмыс дөңгелегі арқылы босатылады, нәтижесінде айтарлықтай діріл мен қалыптан тыс шу пайда болады.
3. Тығыздағыштың күйіп қалуы: механикалық тығыздағыштар салқындату және майлау үшін тасымалданатын ортаға сүйенеді. Сұйықтықсыз құрғақ үйкеліс бірнеше минут ішінде қызып кетуге және көміртекті тығыздағыштың бұзылуына әкеледі.
4. Прогрессивті тозу: ауаның ұзаққа созылуы жұмыс дөңгелегі мен мойынтіректердің тозуын тездетеді, сорғының жалпы қызмет ету мерзімін қысқартады және электр энергиясын ысырап етеді. Қысқаша айтқанда, ауаны байланыстыруға байланысты бірнеше минуттық құрғақ жүгіру қымбат жөндеуге әкелуі мүмкін және жабдық ешқашан мұндай қауіптерге ұшырамауы керек.
Дұрыс жобаланған ортадан тепкіш сорғы үшін толтыру және ауаны шығару қосымша операциялар болып табылады. Праймер сорғы камерасын және сору құбырын сұйықтықпен толтырады; ауа вентиляторы сұйықтықты толтыру кезінде камераның ішіндегі жоғары нүктелерде ұсталған ауаны шығарады. Ешбір қадамды өткізіп жіберуге болмайды. Желдетусіз толтыру ауа қалталарын жоғары нүктелердегі ағын жолдарын жауып тастайды.
Теффико зауыты мен орнында іске қосу тәжірибесіне сүйене отырып, үш негізгі тармақты атап өту керек. Біріншіден, жалған толық толтыруды болдырмау үшін сұйықтықты толтыру алдында сору құбырының клапандарының толығымен ашық екенін және шығыс клапандарының жабылғанын растаңыз. Екіншіден, желдеткіш саңылауларды қабылдау критерийі судың ағып кетуінен гөрі көпіршіксіз сұйықтықтың тұрақты ағуы болып табылады. Үшіншіден, ұзын сорғыш құбырлардың көтерілген учаскелерінде бөлек желдету нүктелері орнатылуы керек, өйткені ауа әрқашан жоғары орындарға ауысады.
Аяқтарды тексеру клапандары, әдетте, тартылған сұйықтықтың ауырлық әсерінен төменгі резервуарға ағып кетуіне жол бермеу үшін сору құбырының кірістеріне орнатылады. Дегенмен, аяқ клапандары жергілікті қарсылықты тудыратынын және ұзақ уақыт бойы орта суға батқанда кептеліс пен ауаның ағып кетуіне бейім екенін ескеріңіз. Бұл толтырудан кейін де ауаның қайталануының жасырын себептері.
Сорғы сақтау резервуарындағы сұйықтық деңгейінен төмен орналасқан су басқан сору қондырғылары үшін сұйықтық сорғыны сұйықтық деңгейінің айырмашылығымен толтырады, сондықтан іске қосу алдында қолмен толтыру қажет емес. Бұл ең қиындықсыз орналасу.
Өздігінен сорғыш сорғылар жұмысты жеңілдету үшін өздігінен соратын құрылғыларды (мысалы, шығыс жағындағы сақиналы сорғылар немесе суды автоматты түрде бұру үшін арнайы орнатылған құбырлар) қолданады. Дегенмен, өздігінен сору нөлдік желдетуге тең емес. Камера ішінде газдың үлкен көлемі жиналса, ауаның қосылу қаупі сақталады; қажет болған жағдайда желдеткіш клапандарды қолмен тексеру керек.
Сорғыны толтыру және ауаны шығару үшін келесі ретті орындаңыз:
1. Сорғының шығыс клапанын жабыңыз және сору құбырының клапандарын толығымен ашыңыз.
2. Жаңа көпіршіктердің пайда болуына жол бермеу үшін сорғы корпусын толтыру порты арқылы технологиялық ортамен баяу толтырыңыз.
3. Сорғы корпусының үстіндегі желдеткіш тығынды немесе желдеткіш клапанды ашыңыз.
4. Желдеткіш саңылаудан көпіршіксіз сұйықтық тұрақты ағып кеткенше желдетуді жалғастырыңыз.
5. Ауа шығару тығынын қатайтыңыз немесе желдету клапанын жабыңыз.
6. Сорғы қондырғысын іске қосыңыз, шығыс клапанын баяу ашыңыз және қысым мен дірілді бақылаңыз.
Ескертпе: Ұзын сору құбырлары үшін ауа құбырдың биік нүктелерінде жиналуға бейім. Сорғы корпусын желдетумен қатар, осы көтерілген бөліктерді бөлек желдетіңіз; сорғы корпусын желдетіп қана қоймайды.
Егер желдету қадамдарын орындағаннан кейін де ауаның қосылуы орын алса, негізгі себептер әдетте дұрыс емес желдетуден гөрі жүйенің ағуында немесе орнатуда жатыр. Төмендегідей тармақ бойынша тексеру жүргізіңіз:
| Құбылыс | Ықтимал себебі | Емдеу |
|---|---|---|
| Желдеткіш портында сұйықтықсыз газдың үздіксіз ағызу | Сорғыш құбырлардағы, фланецтердегі немесе тығыздағыштардағы ағып кетулер | Бөлім бойынша ағып кетуді табыңыз; тығыздағыштарды бекітіңіз немесе ауыстырыңыз |
| Толтырудан кейін сорғы камерасы тез ағып кетеді | Аяқ клапаны немесе құбыр сифонының кері ағыны сәтсіз | Аяқ клапанын тексеріңіз; вакуумдық резервуарды орнатыңыз |
| Ауа қалталары тек биік нүктелерде, ал төменгі бөліктер қалыпты жұмыс істейді | Ұзын құбырлар үшін жоғары нүктелі желдеткіштердің болмауы | Құбырдың көтерілген бөліктеріне желдеткіш клапандарды орнатыңыз |
| Өздігінен сорғыш сорғылардағы ауаны байланыстыру | Камера ішінде шамадан тыс жиналған газ немесе толтыру суы жеткіліксіз | Іске қосу алдында қолмен толтыруды және желдетуді орындаңыз |
Көптеген қате диагноздарды жою үшін осы бақылау тізімін іске қосуды тексеру парақтарына орналастырыңыз.
Көптеген жұмыс жағдайлары үшін толтыру және желдету ұсынылады. Өшіруден кейін ауа тығыздағыштар мен құбыр саңылаулары арқылы сорғы корпустарына бірте-бірте еніп, қайта қосу кезінде ауаны байланыстыру қаупін тудырады. Қолмен толтыру тек жақсы тығыздалған құбырлары бар резервуардағы сұйықтық деңгейінен төмен орнатылған сорғылар үшін ғана қабылданбайды. Сонда да іске қосу алдында ауаның қалмағанын растаңыз.
Жоқ, оларды шатастырмау керек. Ауаның қосылуы сорғы ішіне газдың көп түсуінен туындайды, бұл вакуумның жиналуын болдырмайды, бұл сұйықтықтың соруын толығымен жоғалтады. Ол толтыру және желдету арқылы шешіледі. Сұйықтық төмен қысымды аймақтарда көпіршіктерге айналғанда кавитация пайда болады; көпіршікті жарылу жұмыс дөңгелегі металын тоздырады, бұл шұңқыр коррозиясын, діріл мен қалыпты емес шуды тудырады. Ол сору шарттарын жақсарту арқылы шешіледі (мысалы, қол жетімді таза оң сору басын NPSHa арттыру). Екеуі негізгі себептермен, симптомдармен және түзету шараларымен ерекшеленеді.
Қысқасы, сығылмайтын сұйықтық жұмыс дөңгелегінің айналуы кезінде вакуумның пайда болуына мүмкіндік береді; сорғылар ішіндегі сығылатын ұсталған газ ауаны байланыстырады және сору қабілетін жоғалтады. Ортадан тепкіш сорғыны іске қосу алдында толтыру және ауаны шығару тиімді вакуумды орнату және сорғы қондырғыларын құрғақ жұмыстың салдарынан зақымданудан қорғау үшін сорғы камераларынан газды алып тастайды. Ұзақ мерзімді тұрақты жұмыс үшін бастапқы процедуралар ретінде іске қосуды тексерудің тексеру парақтарына толтыру және ауа шығаруды қосыңыз.
