Сорғының түрін қалай оқуға болады: Спектрлік диаграмма: Қадамдық нұсқаулық

Ⅰ. Қандай сорғы түрін қалай оқу үшін спектрдің диаграммасы

1. Осьтерді интерпретациялау

• Көлденең ось (x осі): сағатына (м³ / сағ), солдан оңға қарай өседі.
• Тік ось (Y-осі): басын (H) метрмен (м) құрайды, метр (м), төменнен жоғарыға дейін жоғарылайды.

Ⅱ. Қисық сызықтар мен аймақтар

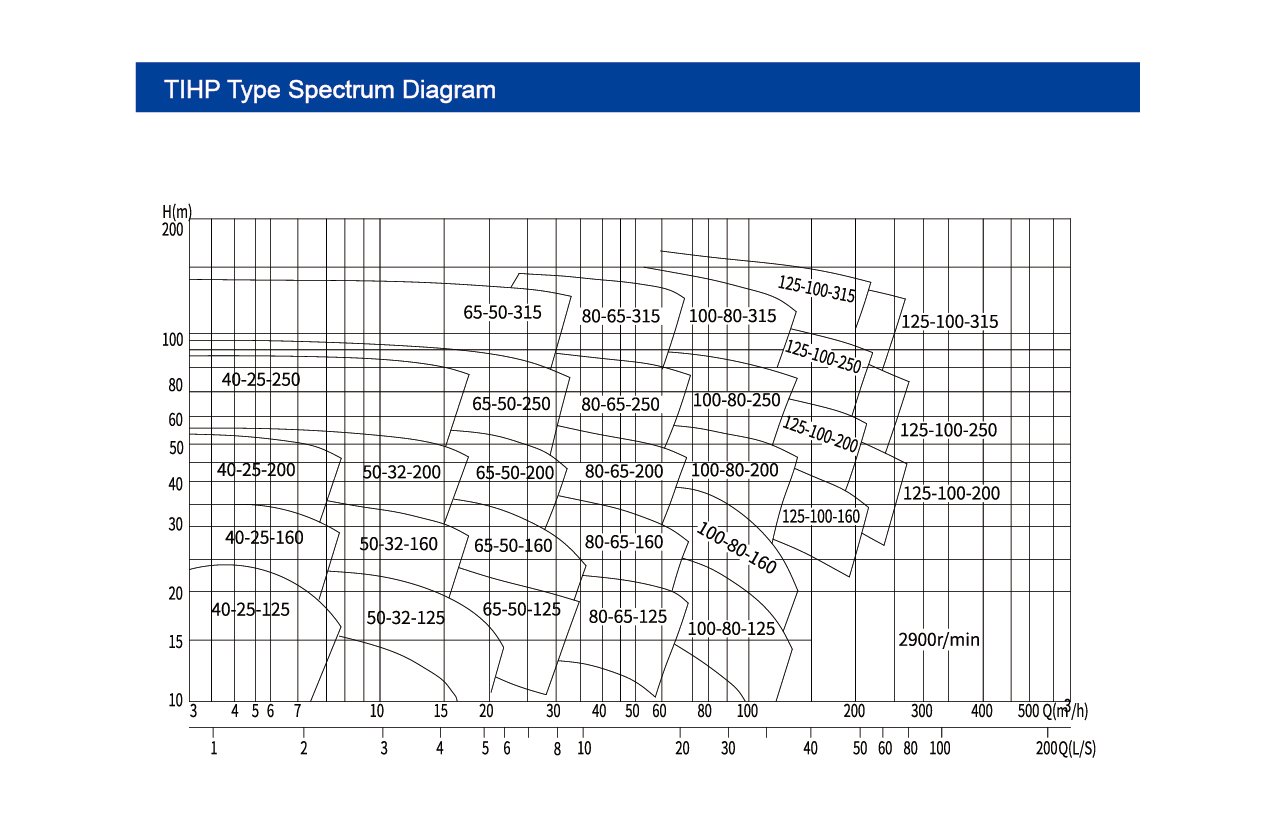

Диаграммада бірнеше қисық сызықтар мен аймақтар бар, олардың әрқайсысы нақты сорғы моделін ұсынады. Мысалы, «40-25-125» және «50-32-160» сорғы модельдерін білдіреді.

• Қисықтардағы ұпайлар: Қисық сызықтағы әр нүкте белгілі бір ағынның деңгейіндегі негізгі мәнін көрсетеді. Мысалы, «40-25-125» аймағында, бірқатар ұпайлар осы модель үшін әр түрлі ағымдар бойынша бастарды көрсетеді.

Ⅲ. Негізгі қадамдар: жұмыс нүктесі және таңдау

1. Қажетті параметрлерді анықтаңыз: Жобалық шығын жылдамдығын (Q₀) және дизайн басын (H₀) нақтылау. Мысалы, зауытта 100 м³ / сағ 80 м³ басына дейін сорғы қажет.
2. Жұмыс нүктесін табыңыз: Y осіндегі Q₀-ді Y осіндегі табыңыз; Олардың қиылысы - жұмыс нүктесі. Егер нүкте модельдің көп полигональды аймағына түссе, бұл модель теориялық тұрғыдан талапқа сай келеді.
3. Мысал: Q = 80 м³ / сағ және H = 80 м, нүкте «100-80-250» сияқты аймақтардың ішінде, жарамдылығын бағалау үшін.

Жоғары тиімділік аймағына басымдық беріңіз: егер аймақта тығыздауыш немесе көлеңкелер болса (кейбір диаграммаларда белгіленген), ол жоғары тиімділік диапазонын (тиімділігі ≥80%) көрсетеді. Қуатты үнемдеудің оңтайлы үнемдеуі үшін жұмыс нүктелері осы аймаққа түсетін үлгілерді таңдаңыз.

Ⅳ. Айналмалы жылдамдық және қосымша ақпарат

Төменгі оң жақ бұрыштағы «2900 R / MIN» белгісі осы спектрдегі сорғылардың жылдамдығын білдіреді (моторлы сорғылардың стандартты жылдамдығы). Әр түрлі жылдамдық үшін (мысалы, 1450 r / m), тиімділік заңын өнімділікті түрлендіру үшін пайдаланыңыз:

• Ағын жылдамдығы жылдамдықпен пропорционалды.
• Басы жылдамдық алаңына пропорционалды.

Ⅴ. Жылдам іріктеу логикасы

1. Q және H талаптарын анықтаңыз, содан кейін тиісті модель аймағын табыңыз.
2. Аймақ орталығының жанында жұмыс нүктелерімен модельдер басымдық беріңіз (жоғары тиімділігі жоғары).
3. Сайттың құбырларымен үйлесімділігін қамтамасыз ету үшін модельдің кіріс / шығыс диаметрі (мысалы, 40, 50 мм) тексеріңіз.

Ⅵ. Тефико сорғылары туралы

Қорытындылай келе, Тефикодағы Тихп сорғы түрінің 5-ші буыны Спектр диаграммасы қолданыстағы жұмыс жағдайлары мен ағынды бас координаттар, модельдер және өнімділік қисықтары арқылы жоғары тиімділік аймақтары мен жоғары тиімділік аймақтары. Параметрлерді аймақтарға сәйкестендіру арқылы үлгілерді жылдам таңдауға болады. Қисық түсіндіру, жұмыс жағдайын бейімдеу немесе жеке шешімдер туралы сұрақтар үшін Теффико кәсіби техникалық тобы өздерінің кәсіби-техникалық тобы нақты таңдау бойынша нұсқаулық, өнімділікті модельдеу және орнатуды қамтамасыз етеді. Баруwww.tefiko.comнемесе электрондық поштаsales@teffiko.comӨнеркәсіптік сұйықтықты тасымалдауды оңтайландыру.
