Сумен жабдықтау, химия өнеркәсібі, HVAC және басқа салалардағы жиі кездесетін мәселелер орталықтан тепкіш сорғының негізгі «нұсқаулығын» - өнімділік қисығын қате оқудан немесе елемеуден туындайды. Өнеркәсіпте кеңінен қолданылатын негізгі жабдық ретінде, әрбір 1% тиімділігін арттыру аорталықтан тепкіш сорғыауқымды жобаның операциялық шығындарынан ондаған мың, тіпті жүздеген мың юань көлеміндегі жылдық үнемдеуді білдіруі мүмкін.
Бұл мақала сізге сорғының қисық сызықтарын қалай түсіндіруге болатынын үйретеді, оларды қалай оқу керектігін айтып қана қоймай, сонымен қатар сатып алу, пайдалану және техникалық қызмет көрсету бойынша оңтайлы шешімдерді қабылдау үшін оларды қалай пайдалану керек.

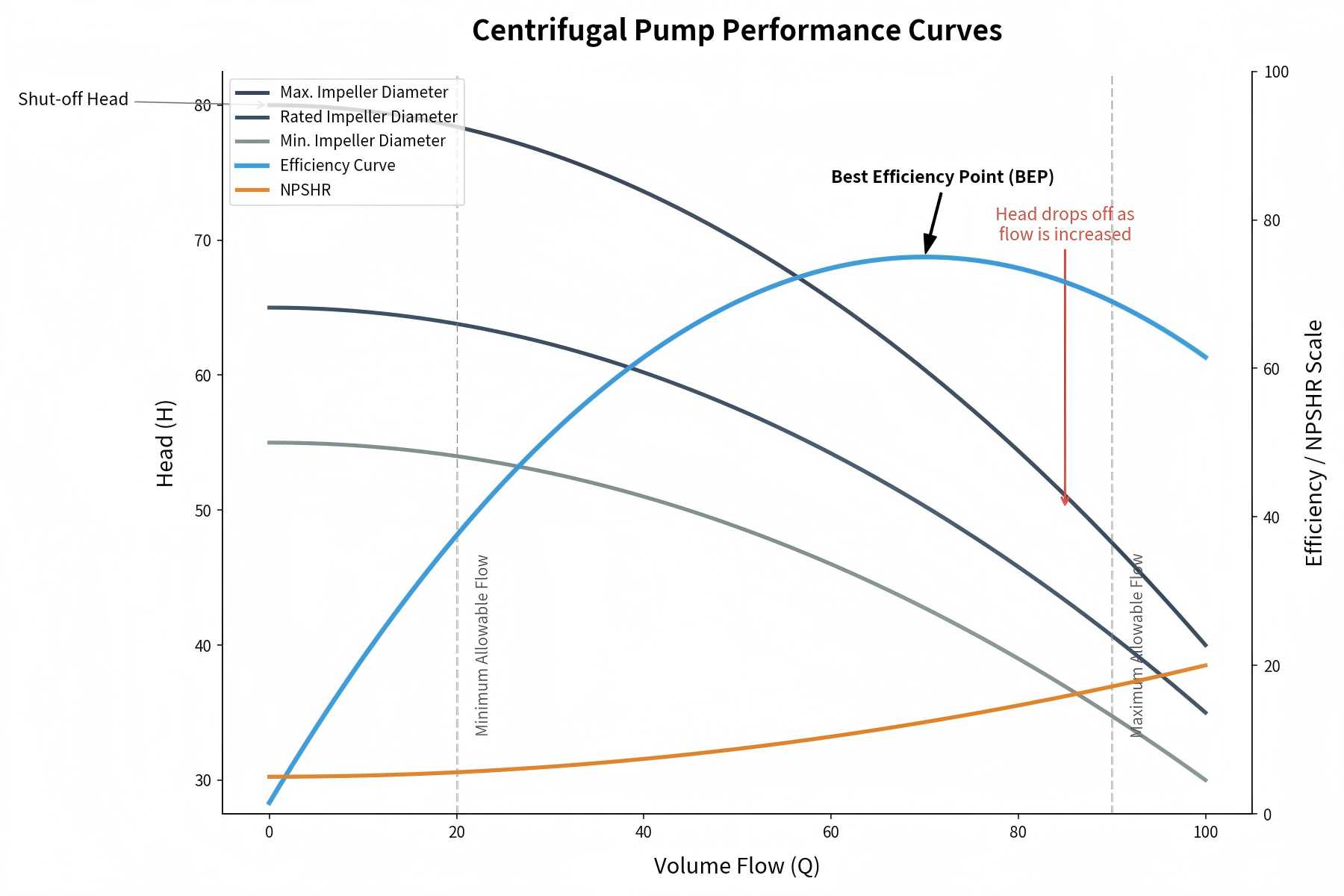

Бас ағынының қисығы (H-Q қисығы) сорғы қисығының ең негізгі бөлігі болып табылады. Ол тұрақты жылдамдықтағы сорғының басы (сорғы сұйықтықты көтере алатын биіктік) мен ағын жылдамдығы (уақыт бірлігінде сорғы беретін сұйықтық көлемі) арасындағы байланысты бейнелейді. Әдетте, басы тік осьте (Y осі) және ағынның жылдамдығы көлденең осьте (X осі) сызылады.
H-Q қисығынан негізгі қорытынды жасауға болады: ағын жылдамдығы артқан сайын басы бірте-бірте азаяды. Себебі, жұмыс дөңгелегінен және сорғы корпусынан сұйықтық көбірек өткен сайын, сорғы ішіндегі сұйықтық үйкелісі мен турбуленттілік күшейеді, нәтижесінде қысым төмендейді. Мысалы, сорғы минутына 50 галлон (gpm) ағын жылдамдығымен 100 фут басын жасай алады, ал ағын жылдамдығы 75 г/мин дейін өскенде, басы 80 футқа дейін төмендейді - бұл қатынас қисық сызықта анық көрінеді.
Қуат ағыны қисығы (P-Q қисығы) тұрақты жылдамдықтағы сорғының тұтынылатын қуаты мен шығыны арасындағы байланысты көрсетеді. Қуатты тұтыну (ат күші немесе киловаттпен) тік осьте, ал ағынның жылдамдығы көлденең осьте көрсетіледі.
H-Q қисығына қарағанда, P-Q қисығы өсу тенденциясын көрсетеді: ағын жылдамдығы артқан сайын қуат тұтыну артады. Себебі, сорғы көбірек сұйықтық беру және үлкен үйкеліс пен турбуленттілікпен күресу үшін көбірек күш жұмсауы керек. Бұл қисық сызықты түсіну сорғы қозғалтқышын таңдау үшін өте маңызды — қозғалтқыштың өлшемі аз болса, ол жоғары ағын жағдайында шамадан тыс жүктелуі мүмкін; шамадан тыс болса, ол энергияны ысырап етеді.
Тиімділік-ағын қисығы (E-Q қисығы) әртүрлі ағын жылдамдықтарында сорғының тиімділігін көрсетеді. Тиімділік (пайызбен көрсетілген) тік осьте, ал ағын жылдамдығы көлденең осьте сызылады. Бұл қисық энергия тұтынуды азайтудың кілті болып табылады, өйткені ол сорғының максималды тиімділікпен жұмыс істейтін ағынының жылдамдығын көрсетеді.
Тиімділік қисығы әдетте «төбе тәріздес» болады: ағын жылдамдығы артқан сайын тиімділік ең жоғары деңгейге дейін көтеріледі, содан кейін ағын жылдамдығы артқан сайын біртіндеп төмендейді. Бұл қисықтың шыңы ең жақсы тиімділік нүктесі (BEP) деп аталады, төменде егжей-тегжейлі түсіндіріледі.
Сорғы қисығын оқу үш қосалқы қисықты анықтау ғана емес, сонымен қатар сорғының өнімділігін анықтайтын негізгі деректер нүктелерін түсіну болып табылады. Төменде назар аудару керек негізгі элементтер:
Үздік тиімділік нүктесі (BEP) - сорғы максималды тиімділікте жұмыс істейтін ағын жылдамдығы мен жоғары қысымның тіркесімі, бұл сонымен қатар E-Q қисығының шыңы және сорғының ең үнемді жұмыс нүктесі болып табылады. Сорғыны таңдаған кезде жүйенің қажетті жұмыс нүктесі (ағын жылдамдығы + жоғары) BEP мүмкіндігінше жақын болатын үлгілерге басымдық беріңіз.
Сорғыны BEP-ден алыс пайдалану энергияны тұтынудың артуына, жұмыс дөңгелегі мен қозғалтқыштың жылдам тозуына және сорғының қызмет ету мерзімінің қысқаруына әкеледі. Мысалы, минутына 60 г/мин-ге сәйкес келетін BEP көрсеткіші бар сорғы 30 г/мин жылдамдықпен жұмыс істегенде тиімділігі 20%-30% төмендеуі және мерзімінен бұрын істен шығуы мүмкін (BEP ағынының жартысы).
Жұмыс ауқымы (өнімділік ауқымы деп те аталады) сорғы жұмыс дөңгелегіне, қозғалтқышқа немесе басқа құрамдастарға зақым келтірместен қауіпсіз жұмыс істей алатын ағын жылдамдығы мен қысым аралығын білдіреді. Бұл диапазон сорғының минималды/максималды шығыны мен басы арқылы анықталады және оны тікелей H-Q қисығында көруге болады.
Өндірушілер әдетте қауіпсіз жұмыс ауқымын қамтамасыз ету үшін сорғыны BEP шамасының 70%-120% шегінде пайдалануды ұсынады. Осы ауқымнан тыс жұмыс істеу кавитацияны, шамадан тыс дірілді, қозғалтқыштың қызып кетуін және басқа мәселелерді тудыруы мүмкін.
Өшіру басы - H-Q қисығы мен тік осьтің (Y осі) қиылысы болып табылатын нөлдік ағында (яғни, разряд клапаны жабылған кезде) сорғы жасай алатын максималды бас. Өшіру басын түсіну жүйені жобалау үшін өте маңызды — жүйенің статикалық басы сорғының өшіру басынан асып кетсе, сорғы сұйықтықты жеткізе алмайды.
Максималды ағын жылдамдығы - H-Q қисығы мен көлденең осьтің (X осі) қиылысы болып табылатын нөлдік қысымда (яғни, ағынның кедергісі жоқ) сорғы бере алатын максималды ағын. Бұл мән сорғы жүйенің максималды ағын сұранысын қанағаттандыра алатынын анықтауға көмектеседі.
Таза оң сору басы (NPSH) кавитацияның алдын алудың негізгі параметрі болып табылады — сорғы компоненттерін зақымдайтын сору қысымының жеткіліксіздігі салдарынан сұйықтықта бу көпіршіктері пайда болатын деструктивті құбылыс. NPSH - сорғы соруындағы сұйықтық қысымы мен сұйықтықтың бу қысымы арасындағы айырмашылық.
Көптеген сорғы қисықтары әртүрлі ағындық жылдамдықтарда кавитациясыз жұмыс істеу үшін сорғы үшін қажетті ең аз NPSH мәнін көрсететін NPSH қисығын қамтиды. Кавитацияны болдырмау үшін жүйенің қол жетімді NPSH сорғы талап ететін NPSH шамасынан жоғары болуы керек.
Сорғы қисықтарының барлығы бірдей пішінге ие емес — олардың пішіні сорғы дизайнына байланысты және әртүрлі қисық пішіндер әртүрлі қолдану сценарийлеріне сәйкес келеді. Төменде сорғының ең көп таралған үш қисық пішіні берілген:
Тік қисық сорғының төмен ағын жылдамдығында жоғары қысым жасай алатындығын көрсетеді. Бұл қисық түрі қазандықты беру жүйелері, жоғары қысымды тазалау немесе сұйықтық жұқа құбырлар немесе жоғары кедергісі бар жүйелер арқылы өтетін өндірістік процестер сияқты жоғары қысымды қолданбаларға жарамды.
Тегіс қисық сорғының төмен қысымда жоғары ағын бере алатынын білдіреді. Ол суару жүйелері, салқындату мұнаралары немесе қалалық сумен жабдықтау жүйелері сияқты үлкен ағынды, төмен қарсылықтағы қолданбалар үшін өте қолайлы.
Жылдам төмен түсетін қисық ағынның төмен жылдамдығында сорғының кавитацияға бейім екенін көрсетеді. Мұндай сорғылар тиімді жұмыс істеуі үшін қол жетімді NPSH жоғарырақ болуын қажет етеді және тұрақты ағын жылдамдығы мен жеткілікті сору қысымы бар қолданбаларға жарамды.
Сорғы қисықтарын толық пайдалану үшін мына практикалық кеңестерді орындаңыз — олар дұрыс сорғыны таңдауға және оның жұмысын оңтайландыруға көмектеседі:
Дұрыс таңдау үшінорталықтан тепкіш сорғы, алдымен жүйе талаптарын нақтылаңыз, содан кейін сорғы қисығын пайдаланып талаптарды сорғы өнімділігімен сәйкестендіріңіз. Төменде қадамдық нұсқаулық берілген:
Дұрыс сорғыны таңдағаннан кейін шығындарды азайту және қызмет ету мерзімін ұзарту үшін сорғы қисығын пайдаланып оның жұмысын оңтайландыруға болады. Төменде негізгі стратегиялар берілген:
