Таза оң сору басы (NPSH) дегеніміз не?

Егер сіз жұмыс істеп жатсаңыз немесе жобалап жатсаңызорталықтан тепкіш сорғыжүйесінде, NPSH (Net Positive Suction Head) - бұл жай ғана аулақ бола алмайтын термин. Бұл жай ғана физикалық параметр емес, сіздің сорғыңыз ондаған жылдар бойы бірқалыпты жұмыс істейтінін немесе бірнеше айдың ішінде кавитация салдарынан жойылатынын анықтайтын маңызды бөлу сызығы.

I. NPSH негізгі анықтамасы

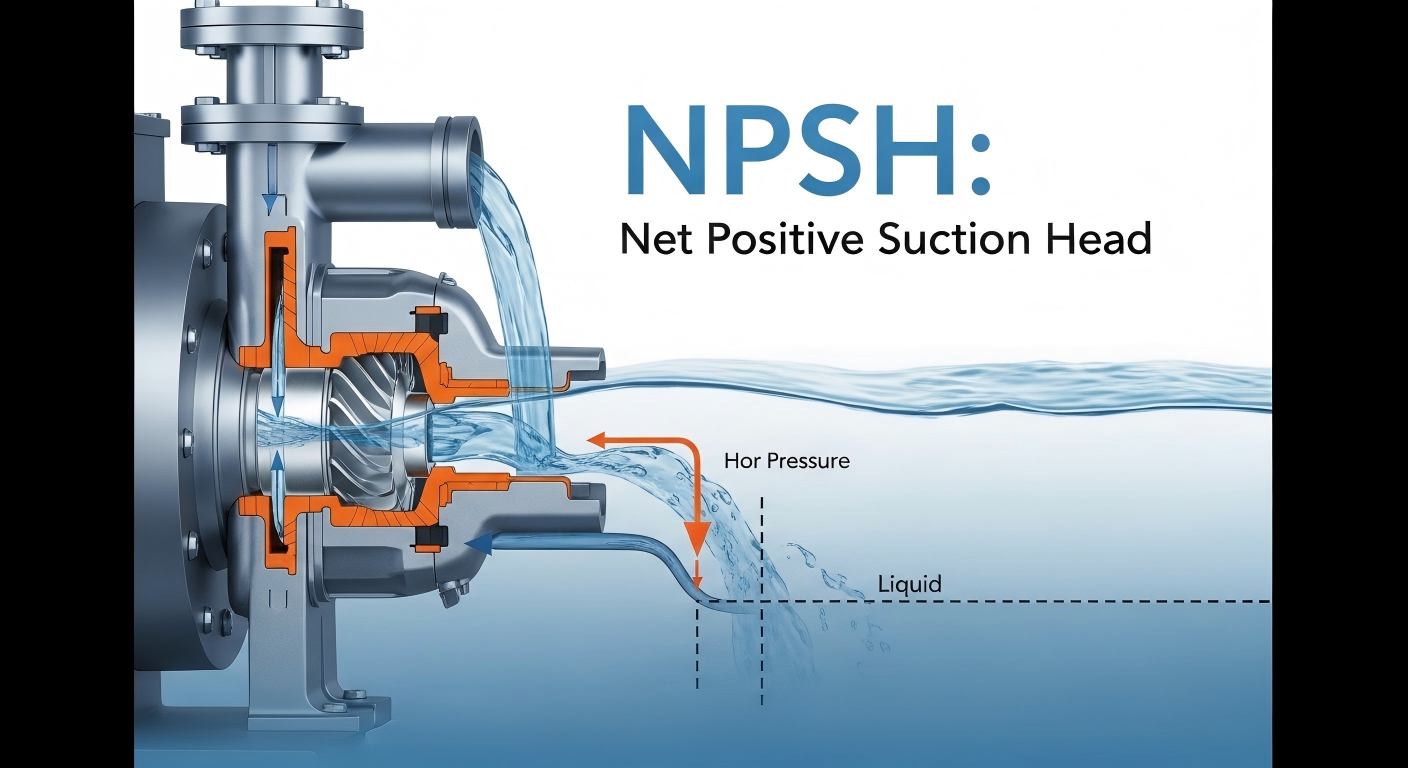

NPSH ортадан тепкіш сорғының кірісіндегі сұйықтықтың нақты иеленген тиімді артық қысым энергиясын білдіреді. Оның негізгі функциясы ағынның кедергісін жеңу және сұйықтықтың булануын болдырмау болып табылады және ол әдетте су бағанының метрімен (м) немесе сұйық бағанының футымен (фут) өлшенеді.

Ортадан тепкіш сорғы жұмыс істеп тұрған кезде, сұйықтықтың жоғары жылдамдықты ағыны есебінен жұмыс дөңгелегінің кірісінде төмен қысымды аймақ пайда болады. Мұндағы қысым сұйықтың қаныққан бу қысымынан төмен түссе, сұйықтық бірден буланып, көп мөлшерде бу көпіршіктері пайда болады. Көпіршіктер сұйықтықпен бірге жұмыс дөңгелегінің жоғары қысымды аймағына ағып жатқанда, олар тез құлап, жарылып кетеді. Бұл құбылыс кавитация ретінде белгілі - орталықтан тепкіш сорғылардың ең жойқын істен шығу режимі. NPSH бар болуы қысымның төменгі сызығын ұстап тұру және кавитацияның пайда болуын болдырмау болып табылады.

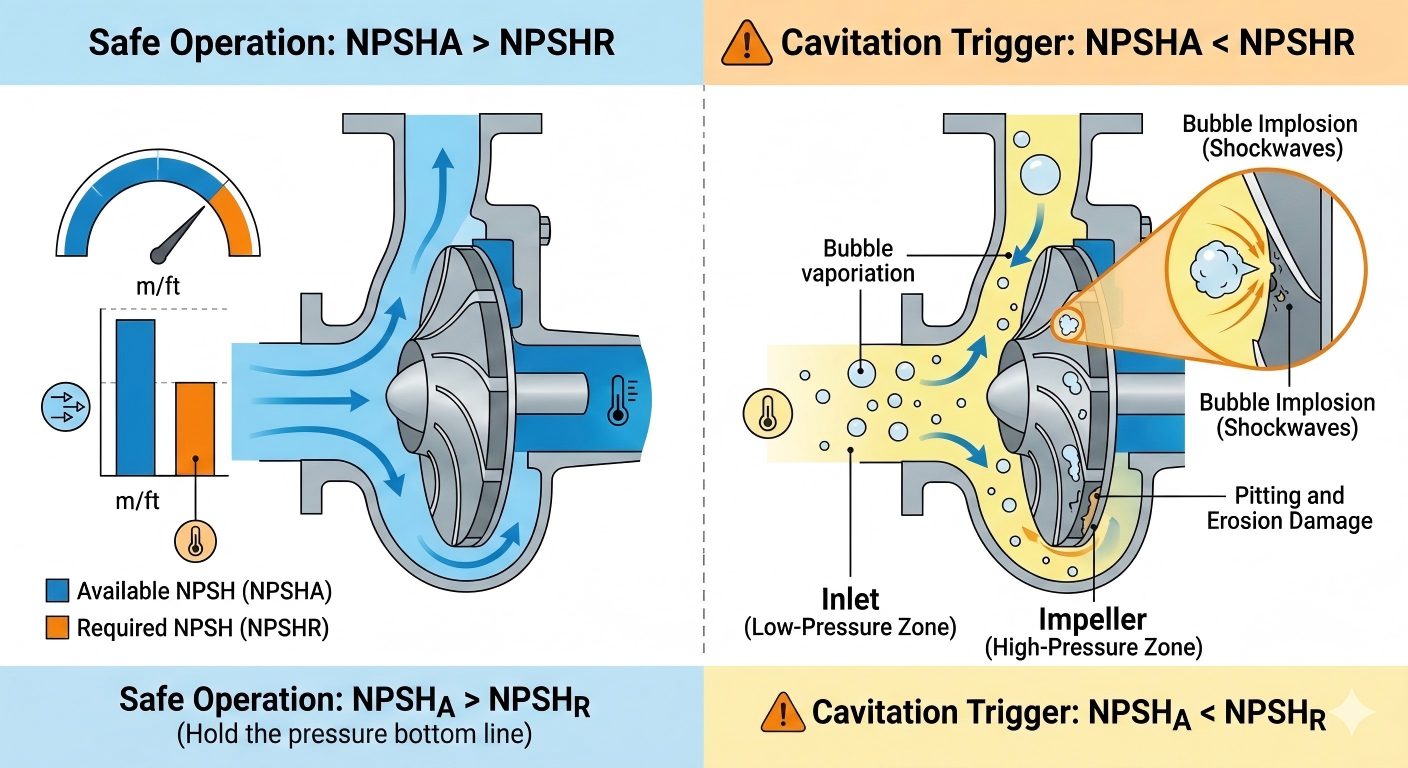

II. NPSH екі жағы: NPSHA қарсы NPSHR

Бұл екі ұғымды шатастыру инженерлік сайттар мен Google іздеулеріндегі қате таңдаудың бірінші себебі болып табылады. Сорғының қауіпсіздігін қамтамасыз ету үшін олардың өзара байланысын нақты түсіну керек.

1. Қолжетімді NPSH (NPSHA)

Жүйе шын мәнінде қанша энергия бере алады?

NPSHA толығымен орнату шарттарымен анықталады және сорғы брендіне ешқандай қатысы жоқ. Ол келесі факторларға байланысты:

• Сұйықтық деңгейінің биіктігі: Сорғының орталық сызығына қатысты резервуардың сұйық бетінің биіктігі (су басқан сору үшін оң, көтергіш сору үшін теріс).
• Беткі қысым: Сақтау ыдысы атмосфералық қысымға ашық па, әлде герметикалық және қысымды ма.
• Құбыр үйкелісі: сору құбырының, шынтақтардың және клапандардың ұзындығынан туындаған қарсылық шығындары.
• Сұйықтық температурасы: маңызды нүкте! Температура неғұрлым жоғары болса, сұйықтық соғұрлым оңай буланады, ал NPSHA төмен болады.

2. Міндетті NPSH (NPSHR)

Сорғының өзі қанша энергия жұмсайды?

NPSHR - өндіруші қатаң тестілеу арқылы анықталатын және сорғы өнімділігі қисығында белгіленген сорғының тән сипаттамасы. Ол сұйықтықтың сорғы кірісінен жұмыс дөңгелегінің ішіндегі ең аз қысым нүктесіне ағуы үшін қажетті энергия шығынын білдіреді.

• Ағын жылдамдығының әсері: ағын жылдамдығы неғұрлым жоғары болса, ағын жылдамдығы соғұрлым жылдамырақ, қысымның төмендеуі соғұрлым көп болады және NPSHR әдетте жоғары болады.
• Дизайн әсері: Тамаша гидравликалық модель (мысалы, қос сору дизайны) NPSHR-ді айтарлықтай төмендетуі мүмкін.

III. Кавитация: NPSH жеткіліксіздігінің өлім қаупі

NPSHa < NPSHR болғанда, сорғының кіріс қысымы сұйық бу қысымынан төмен болады және кавитация кезең-кезеңімен орын алып, сайып келгенде жабдықтың қайтымсыз зақымдалуын тудырады.

1. Кавитацияның пайда болу процесі

1. Төмен қысымды аймақтың қалыптасуы: сорғының кіріс қысымы күрт төмендейді, сұйықтық лезде қайнап, көптеген ұсақ бу көпіршіктерін тудырады.
2. Көпіршіктердің жарылуы: көпіршіктер жұмыс дөңгелегінің жоғары қысымды аймағына ағып жатқанда, олар тез құлап, жарылып, жергілікті жоғары қарқынды соққы толқындарын тудырады.
3. Зақымданудың жиналуы: миллиондаған микроскопиялық жарылыстар үздіксіз әрекет етіп, сорғы корпусының негізгі компоненттерін біртіндеп зақымдайды.

2. Кавитацияның бес ауыр салдары

IV. Практикалық нұсқаулық: NPSHa қалай жақсартуға және кавитация қаупін болдырмауға болады

Жұмыс орнындағы жұмыс жағдайында NPSHa жүйесін оңтайландыру арқылы реттеуге болады. Оңтайландырудың негізгі бағыттары келесідей, оларды нақты сценарийлерге сәйкес жүзеге асыруға болады:

1. Орнату орнын оңтайландыру: сорғыны орнату биіктігін төмендетіңіз, кірістегі статикалық қысымды тікелей арттыру үшін су басқан сорғыш орнату режиміне басымдық беріңіз.
2. Сору құбырын жеңілдету: Сору құбырының ұзындығын қысқартыңыз, шынтақ пен клапан сияқты жергілікті қарсылық құрамдастарын азайтыңыз, сору құбырының диаметрін арттырыңыз және сұйықтық ағынының жылдамдығы мен үйкеліс шығындарын азайтыңыз.
3. Кіріс сұйықтық деңгейін көтеріңіз: тиімді статикалық қысымды арттыру және кіріс қысымын беруді күшейту үшін сору жағындағы сұйықтық деңгейінің биіктігін арттырыңыз.
4. Бақылау ортасының шарттары: Бу қысымын төмендету үшін жоғары температуралы ортаның температурасын төмендетіңіз; немесе орта үшін қолайлы кавитацияға төзімді сорғы түрлерін таңдаңыз.
5. Түрді дәл таңдау және сәйкестендіру: көзден кавитация қаупін азайту және күрделі жұмыс жағдайларына бейімделу үшін NPSHR мәні төмен орталықтан тепкіш сорғыларға басымдық беріңіз.

Қорытынды: Деректер сіздің активтеріңізді қорғауға мүмкіндік беріңіз

Таза оң сору басы (NPSH) дегеніміз не? Бұл тиімді жұмыс пен апатты сәтсіздік арасындағы бөлу сызығы.
