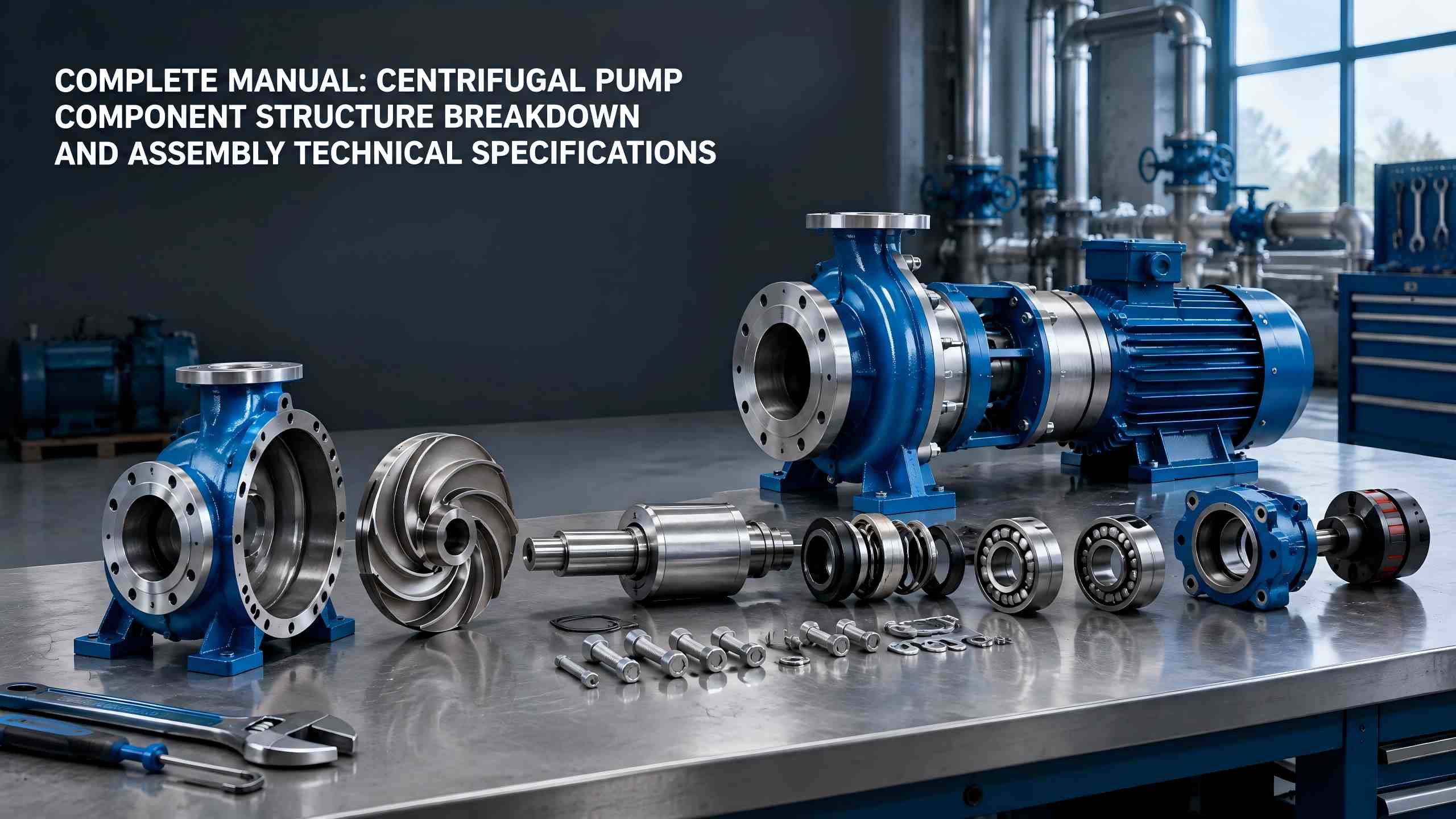

Ортадан тепкіш сорғы құрамдас бөлігінің құрылымын бұзу және құрастыру техникалық сипаттамалары

Ортадан тепкіш сорғыларөнеркәсіптік сумен жабдықтау-дренажда, HVAC, химиялық сұйықтықтарды тасымалдау, қалалық сумен жабдықтау және басқа салаларда кеңінен қолданылады. Бұл құжат негізгі құрамдас бөліктердің, тығыздағыштарды қорғайтын жинақтардың және қосалқы аксессуарлардың құрылымы мен функцияларын жан-жақты түсіндіреді.Теффикоорталықтан тепкіш сорғылар. Сондай-ақ ол пайдаланушыларға жабдықтың істен шығуын көзден азайтуға көмектесу үшін толық құрастыру алдындағы дайындықтарды, стандартты процедураларды және техникалық талаптарды қамтамасыз етеді.

I. Центрифугалық сорғыны тығыздау және қорғау жинақтары

Тығыздау және қорғаныс жинақтары су сорғыларының герметикалығын, жұмыс тұрақтылығын және қызмет ету мерзімін анықтайды. Олар негізінен тығыздағыш элементтерді, мойынтіректерді, мойынтіректердің корпустарын және басқа бөлшектерді қамтиды және судың ағып кетуін, қалыптан тыс шуды, діріл мен ұстаманың бұзылуын болдырмау үшін маңызды компоненттер ретінде қызмет етеді.

Механикалық тығыздағыштар және орауыш тығыздағыштар

Ортадан тепкіш сорғыларға арналған жалпы тығыздағыш құрылымдар екі санатқа бөлінеді: механикалық тығыздағыштар және орауыш тығыздағыштар. Механикалық тығыздағыш айналмалы сақинадан, қозғалмайтын сақинадан, серіппелерден және тығыздағыш сақиналардан тұрады. Оның соңғы беттері тозуға төзімді және жоғары температураға төзімді қасиеттерімен нөлге жуық ағып кетуді қамтамасыз етуге дәл сәйкес келеді, бұл оны жоғары қысымды және жоғары жылдамдықты өнеркәсіптік жұмыс жағдайларына қолайлы етеді.

Қаптамалар тығыздау үшін графит пен PTFE икемді толтырғыштарын қабылдайды. Қарапайым құрылымымен, қарапайым техникалық қызмет көрсетуімен және арзан құнымен олар негізінен азаматтық су сорғыларына және шағын төмен қысымды центрифугалық сорғыларға қолданылады. Олардың кемшілігі жұмыс кезінде мезгіл-мезгіл қатайтуды немесе қаптаманы ауыстыруды қажет ететін судың шамалы ағуында.

Мойынтіректер мен мойынтіректердің корпустары

Мойынтіректер сорғы білігінің жоғары жылдамдықпен айналуын қолдайды, механикалық үйкеліске төзімділікті төмендетеді және біліктің тегіс, ығысусыз және дірілсіз жұмысын қамтамасыз етеді. Мойынтіректер корпусы мойынтіректерге арналған қорғаныс корпусы ретінде әрекет етеді. Ол мойынтіректердің құрғақ ұнтақталуының қызып кетуін, күйіп қалуын және басып қалуын болдырмау үшін үздіксіз майлау және мойынтіректерге жылуды тарату үшін майлау майы мен майды ішке сақтайды.

II. Ортадан тепкіш сорғыларға арналған көмекші сәйкестік жинақтары

Көмекші тораптар сұйықтық жұмысын тікелей орындамайды, бірақ олар толық жабдықтың қауіпсіз, тұрақты және стандартты жұмысына кепілдік береді және толық орталықтан тепкіш сорғы жүйесінің ажырамас бөлігін құрайды.

• Кіріс және шығыс фланецтері: су сорғысы мен құбырлар арасындағы стандартты қосылымды жүзеге асырыңыз, түйіспелердің тығыздығын қамтамасыз етіңіз және судың ағуы мен ауаның ағып кетуіне жол бермеңіз.
• Негіз және муфта: Негіз бүкіл құрылғыны бекітеді және жұмыс дірілді азайтады; синхронды қуат берілісіне қол жеткізу үшін муфта сорғы білігі мен қозғалтқыш білігін қосады.
• Ауа шығару клапаны және ағызу клапаны: Іске қосу кезінде ауа шығару ауаның бітелуін және кавитацияны жояды; өшіру кезінде дренаж ішкі құрамдастарды қорғау үшін қатып қалуды және коррозияны болдырмайды.

III. Ортадан тепкіш сорғыларды құрастыруға дейінгі дайындықтар

Ортадан тепкіш сорғыларды құрастыру сапасы жұмыс өнімділігі мен қызмет ету мерзіміне тікелей әсер етеді. Қате құрастыруды, бөліктердің жетіспеуін және сәйкес келмейтін құрастыруды болдырмау үшін стандартталған дайындықтар ресми құрастыру алдында аяқталуы керек.

•  Техникалық құжаттарды мұқият оқып шығыңыз: Орталықтан тепкіш сорғы нұсқаулығын, құрастыру сызбаларын және техникалық параметрлерге қойылатын талаптарды мұқият оқып шығыңыз, жабдық құрылымымен және құрастыру стандарттарымен танысыңыз.
•  Негізгі құрамдас сапа критерийлері: Әрбір орталықтан тепкіш сорғы құрамдас бөлігі үшін қабылдау стандарттарын нақтылаңыз және бөлшектерде деформация, жарықтар, тозу және коррозия жоқ екенін растаңыз.
•  Бөлшектерді түгендеу және тексеру: Толық керек-жарақтарды, сәйкес сипаттамалар мен білікті сапаны қамтамасыз ету және ақаулы бөлшектерді орнатуға тыйым салу үшін барлық құрамдастарды бір-бірден тексеріңіз.
•  Құралдар мен өлшеу құралдарын дайындаңыз: құрастыру дәлдігіне кепілдік беру үшін кілттерді, штангенциркульдерді, деңгейлерді және туралау құралдарын қоса алғанда, құрастыру және өлшеу жабдығын алдын ала дайындаңыз.
•  Шығын материалдарын дайындаңыз: құрастыруға арналған майлау және тығыздау талаптарын қанағаттандыру үшін майлау майын, майлауды, тығыздағыш орауыштарын, тығыздағыштарды және басқа шығын материалдарын дайындаңыз.

IV. Ортадан тепкіш сорғылар үшін стандартты құрастыру реті

Әртүрлі үлгідегі орталықтан тепкіш сорғылар құрылымы мен құрастыру тәртібінде аздап ерекшеленеді. Ең кең қолдануды көретін IS типті кері тартылатын орталықтан тепкіш сорғы салалық әмбебап стандартты құрастыру процедураларын қабылдайды. Арнайы қадамдар келесідей:

1. Мойынтіректерді жинаңыз: Мойынтіректерді сорғы білігінің белгіленген орындарына дәл орнатыңыз, бұл мойынтіректердің толық отыруын және икемді айналуын қамтамасыз етіңіз.

2. Сорғы білігі жинағын жинаңыз: Сорғы білігін жинақталған мойынтіректері бар сорғы корпусына тұтастай етіп орнатыңыз, бұл кептеліссіз біркелкі айналуды қамтамасыз етеді.

3. Сорғының корпусы мен жақтауын бекітіңіз: Сорғы корпусының көлденең, берік және шайқалмағанына көз жеткізіп, бүкіл сорғы корпусын жабдық жақтауына орнатыңыз және бекітіңіз.

4. Сорғы қақпағын және жұмыс дөңгелегін орнатыңыз: Сорғы қақпағын сорғы білігінің күйіне алдын ала орнатыңыз, содан кейін жұмыс дөңгелегінің берік орнатылуын және біркелкі саңылауларды қамтамасыз ету үшін дөңгелекті бекітіңіз.

5. Бүкіл құрылғыны біріктіріп, бекітіңіз: Сорғының қақпағын және сорғы корпусын дәл бекітіп, бекітіңіз, содан кейін бүкіл сорғы корпусын жабдық негізіне бекітіңіз.

6. Сыртқы көріністі әрлеу: бүкіл құрылғыны қоқыстар мен дақтарды тазалаңыз, сыртқы көріністің тұтастығын тексеріңіз және жалпы жинау жұмыстарын аяқтаңыз.

7. Муфтаны туралау және калибрлеу: қозғалтқыш пен сорғы корпусының муфталарын орнатуды аяқтаңыз, беріліс дәлдігін қамтамасыз ету үшін коаксиалды түзетуді орындаңыз.

V. Ортадан тепкіш сорғыны құрастыруға қойылатын негізгі техникалық талаптар

Жабдықтың білікті жұмысын қамтамасыз ету үшін техникалық стандарттарға сәйкес құрастыру аяқталғаннан кейін қатаң тексеру және қабылдау жүргізілуі керек. Негізгі қабылдау критерийлері төменде келтірілген:

•  Бүкіл құрылғының икемді айналуы: сорғы корпусын және айналмалы білікті қолмен ақырын бұраңыз. Құрылғы кептеліссіз немесе механикалық үйкеліс шуынсыз біркелкі және біркелкі айналуы керек.
•  Сорғы білігінің саңылаулары жоқ: Сорғы білігінің айқын осьтік немесе радиалды орын ауыстыруы болмауы керек, бос жерлері сәйкес болуы керек, сондай-ақ босап немесе діріл болмауы керек.
•  Білікті қосылыс коаксиалдылығы: сорғының жартылай муфтасы мен қозғалтқыштың жартылай муфтасы арасындағы коаксиалды ауытқу діріл, қалыптан тыс шуды және эксцентрлік жұмыс нәтижесінде туындаған тозуды болдырмас үшін жабдықтың техникалық параметрлеріне сәйкес болуы керек.
•  Стандартты майлауды толтыру: Мойынтіректерді және беріліс қорабының бөліктерін тиісті мөлшерде майлау және майлаумен толтырыңыз. Майдың жетіспеушілігінен немесе майдың шамадан тыс асып кетуіне байланысты шаң жиналуынан туындаған құрғақ ұнтақтауды болдырмау үшін майдың дұрыс көлемін сақтаңыз.

Түйіндеме

Ортадан тепкіш сорғы компоненттері жабдықтың жұмыс істеуінің негізін қалады. Жұмыс дөңгелегі, сорғы корпустары, сорғы біліктері, тығыздағыш элементтері, мойынтіректер және басқа бөлшектер сорғының өнімділігі мен қызмет ету мерзімін анықтай отырып, сәйкес функцияларды орындайды және бір-бірімен ынтымақтасады. Бұл ретте стандартталған құрастыру алдындағы дайындықтар, сәйкес құрастыру реттері және құрастыруды қабылдаудың қатаң стандарттары жабдықтың істен шығуын болдырмаудың, жұмыс тиімділігін арттырудың және жабдықтың қызмет ету мерзімін ұзартудың кілті болып табылады. Құрамдас бөліктердің құрылымын және құрастыру техникасын меңгеруТеффикоорталықтан тепкіш сорғылар жабдықты пайдалану – техникалық қызмет көрсету, орнату – іске қосу және ақаулықтарды жою үшін маңызды негіз ретінде қызмет етеді.
