Химиялық технологиялық сорғылардың жұмыс принципі мен жұмыс процесінің егжей-тегжейлі түсіндірмесі

Химиялық технологиялық сорғылархимиялық машина жасау, мұнай және фармацевтика сияқты салалардағы негізгі сұйықтықты тасымалдау жабдықтары болып табылады. Орталықтан тепкіш сорғылардың арнайы түрлері ретінде олар механикалық энергияны сұйық кинетикалық энергияға және орталықтан тепкіш күш арқылы қысым энергиясына түрлендіреді және жоғары температура, жоғары қысым, коррозияға төзімділік және үздіксіз жұмысты қамтитын қатал жұмыс жағдайларына арналған.

I. Негізгі жұмыс принципі

1. Сұйықтықты толтыру және теріс қысымды орнату

Іске қосу алдында сорғының корпусы мен сорғыш құбыры ішкі ауаны шығару үшін химиялық ортамен (сұйықтықпен) толығымен толтырылуы керек. Қозғалтқыш сорғы білігін жоғары жылдамдықпен айналдырған кезде, жұмыс дөңгелегі синхронды түрде айналады. Сорғы камерасының ішіндегі сұйықтық центрифугалық күш тудырып, жылдам айналу үшін жұмыс дөңгелегінің қалақтары арқылы қозғалады. Сұйықтық жұмыс дөңгелегінің сыртқы жиегіне қарай тез лақтырылып, жұмыс дөңгелегінің ортасында лезде вакуумды теріс қысым аймағын жасайды. Атмосфералық қысым мен сұйықтық деңгейінің қысымы арасындағы қысым айырмашылығына байланысты резервуарлар мен құбырлардан химиялық сұйықтық сұйықтықты толық сору үшін сорғы корпусына үздіксіз ығыстырылады.

2. Сұйықтықтың кинетикалық энергиясын арттыру үшін центрифугалық қысым

Дөңгелекке түсетін сұйықтық жоғары жылдамдықты айналмалы қалақтармен итеріледі, оның ағынының жылдамдығы күрт көтеріледі және мол кинетикалық энергияға ие болады. Кәдімгі тұрмыстық су сорғыларынан айырмашылығы, химиялық технологиялық сорғылардың дөңгелектері орташа эрозия мен коррозиядан туындаған тиімділіктің төмендеуін болдырмау үшін мұнай өнімдері, қышқыл-негіздік сұйықтықтар және еріткіштер сияқты әртүрлі химиялық орталармен үйлесімді кеңейтілген ағын арналары мен тозуға төзімді коррозияға қарсы құрылымдарды қабылдайды.

3. Тұрақты қысымды жеткізу үшін кинетикалық энергияны түрлендіру

Доңғалақтың сыртқы жиегінен сыртқа шығарылған жоғары кинетикалық энергиясы бар сұйықтық сорғы корпусының воллют тәрізді қысым камерасына түседі. Ағын арнасының көлденең қимасы кішіден үлкенге қарай біртіндеп кеңейеді, бұл сұйықтық ағынының жылдамдығын кезең-кезеңмен төмендетеді және сұйық кинетикалық энергияны қысым энергиясына тиімді түрлендіреді. Сұйықтық жеткілікті қысым мен қысымға ие болады және ақырында үздіксіз орта тасымалдауды жүзеге асыру үшін шығыс құбыры арқылы келесі технологиялық ағынға тұрақты түрде жеткізіледі.

II. Стандартты жұмыс процесі

1. Сорғыны толтыру және ауаны шығару: Іске қосу алдында сорғы корпусы мен сору құбырының ішіндегі ауаны толығымен шығару үшін желдету клапаны ашылуы керек және ауаның қосылуынан туындаған жабдықтың нөлдік ағыны мен нөлдік қысымын болдырмау үшін жүйені ортамен толтыру керек.
2. Іске қосу және пайдалану: растаудан кейін қуат көзін қосыңыз. Жарылыстан қорғалған қозғалтқыш жоғары жылдамдықта біркелкі айналу үшін сорғы білігі мен жұмыс дөңгелегін басқарады және жабдық жұмыс күйіне өтеді.
3. Үздіксіз тасымалдау: Номиналды жұмыс жағдайында сорғы үздіксіз химиялық өндіріс талаптарын қанағаттандыра отырып, бүкіл процесс кезінде пульсациясыз тұрақты ағын мен қысыммен сұйықтықты сору және шығару айналымын үздіксіз аяқтайды.

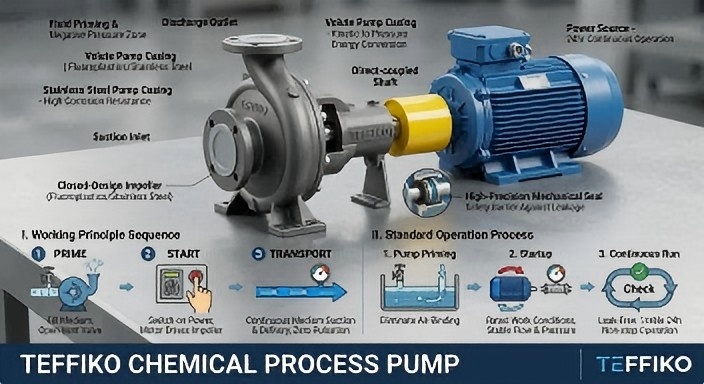

III. Негізгі құрамдастарды үйлестіру

1. Жұмыс дөңгелегі (негізгі жұмыс құрамдас бөлігі): негізінен тот баспайтын болат және жабық конструкциясы бар фторопластика сияқты коррозияға төзімді материалдардан жасалған. Ол центрифугалық күш жасау үшін сұйықтықтың айналуын тікелей басқарады және орташа эрозия мен коррозияға төтеп береді.
2. Volute сорғысының корпусы (энергияны түрлендіру құрамдас бөлігі): жоғары жылдамдықтағы сұйықтықты жинайды және кинетикалық энергияны қысым энергиясына түрлендіреді, сонымен бірге улы немесе коррозиялық ортаның ағып кетуіне жол бермеу үшін тамаша жалпы тығыздау өнімділігін қамтамасыз етеді.
3. Механикалық тығыздағыш (қауіпсіздік тосқауылы): стандартты түрде жоғары дәлдіктегі механикалық тығыздағыштармен жабдықталған, жоғары температура мен жоғары қысымға төтеп беруге қабілетті, өндіріс қауіпсіздігіне кепілдік беру үшін орташа ағып кетуді және ауаның инфильтрациясын болдырмайды.
4. Қозғалтқыш (қуат көзі): 24 сағаттық үздіксіз жұмысты қолдайтын жоғары беріліс тиімділігі үшін тікелей қосылатын құрылымы бар тұрақты қуат береді.

Қорытынды

Қорытындылай келе, негізгі жұмысыхимиялық технологиялық сорғыларорталықтан тепкіш күш арқылы энергияны түрлендіруге негізделген. Жұмыс дөңгелегінің айналуынан, центрифугалық үдеуден және волюльді қысымнан туындайтын теріс қысымды сұйықтықты сору арқылы химиялық ортаны үздіксіз, тұрақты және қауіпсіз тасымалдау жүзеге асырылады.Теффикохимиялық технологиялық сорғылар қысым энергиясын орталықтан тепкіш күш арқылы түрлендіреді және қатаң жұмыс жағдайлары үшін арнайы әзірленген. Жоғары стандартты тығыздағыш және тозуға төзімді құрылымдармен олар ағып кетпейтін, тәулік бойы үздіксіз және тұрақты жұмыс істейді, бұл химиялық сұйықтықты тасымалдаудың қауіпсіз және тиімді нұсқасы ретінде қызмет етеді.
