Ортадан тепкіш сорғыларөнеркәсіптік және коммуналдық салаларда қолданылатын негізгі жабдық болып табылады және жұмыс кезінде қатты діріл тудырады. Жабдықтың іргетасы, алдын ала жасалған анкерлік саңылаулар және анкерлік болттар құрылғының тұрақтылығына кепілдік беретін негізгі жасырын жұмыстарды құрайды. Сорғы корпусының ауытқуы, резонанс, мойынтіректердің қызып кетуі және болттардың сынуы сияқты көптеген жұмыс орнындағы ақаулар әдетте алдын ала жасалған тесіктердің стандартты емес конструкциясынан немесе болтты стандартты емес орнатудан туындайды. Бұл құжат алдын ала жасалған анкерлік саңылауларды салу және орталықтан тепкіш сорғылар үшін анкерлік болттарды орнату бойынша негізгі нұсқауларды әзірлейді.
Ортадан тепкіш сорғылар үшін алдын ала дайындалған анкерлік саңылаулар анкерлік болттарды қайталама төсеу үшін арнайы әзірленген. Алдын ала жасалған тесіктердің өлшемі, пішіні, тіктігі және тазалығы болттардың анкерлік беріктігін, жабдықтың тегістеу дәлдігін және іргетастың жалпы тұрақтылығын тікелей анықтайды. Сорғы негізін салудың негізгі процедурасы ретінде жұмыс өнеркәсіптік стандарттарға қатаң сәйкес орындалуы керек.
Алдын ала дайындалған саңылаулардың өлшемдері бетон іргетастарының жеткілікті тығыздығы мен құрылымдық беріктігі арасындағы тепе-теңдікті қамтамасыз етуі керек. Төмен саңылаулар толтырудың аяқталмауына әкеледі, ал үлкен саңылаулар іргетастың көтеру қабілетін әлсіретеді. Құрылыстың жалпы стандартталған параметрлері келесідей белгіленеді:

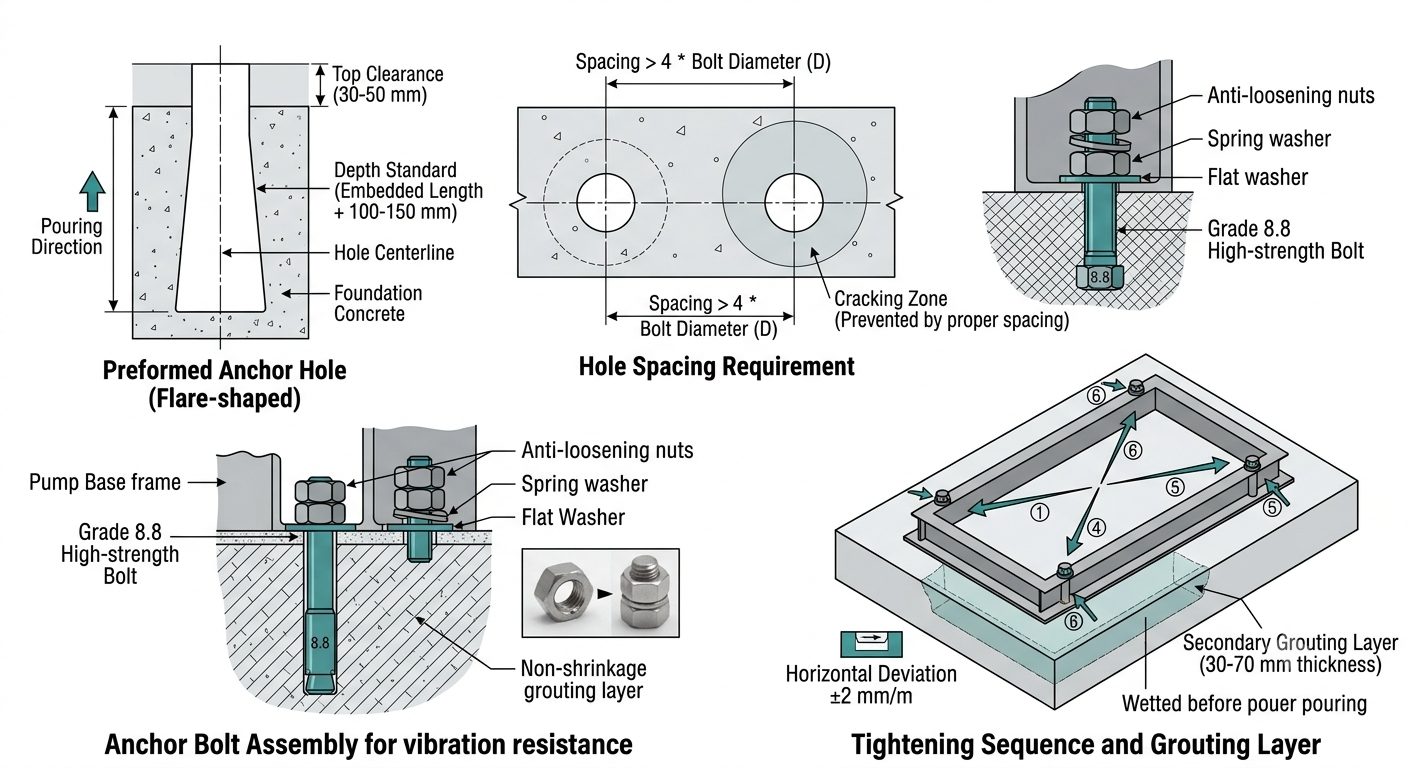

Болт пен тесік қабырғасының арасындағы саңылау:Әр болт пен алдын ала жасалған тесік қабырғасы арасында 30-50 мм бір жақты саңылау болуы керек, бұл болттарды толық орау және бекітуді қамтамасыз ету үшін шөгілмейтін ерітінді материалы үшін жеткілікті кеңістікті қамтамасыз ету керек.
Алдын ала жасалған тесіктердің тереңдігі стандарты:Әрбір алдын ала дайындалған тесіктің жалпы тереңдігі анкерлік болттың нақты енгізілген ұзындығынан 100-150 мм артық болуы керек, бұл тесік түбіндегі шұңқырларды және толық емес ерітінділерді мұқият болдырмайды және түбіндегі анкерлік беріктікті қамтамасыз етеді.
Саңылаулар арасындағы қашықтыққа қойылатын талаптар:Екі іргелес алдын ала жасалған якорь саңылауларының арасындағы орталықтан орталыққа дейінгі қашықтық якорь болтының диаметрінен 4 есе кем болмауы керек, бұл бетон құю және ерітінділеуден кейін іргетастың жарылуын және ішінара шөгуін тиімді болдырмайды.
Оңтайлы тесік пішіні:Құрылыста үстіңгі жағы тар және кең түбі бар жалындаған тесікке артықшылық беріледі. Тікелей саңылаулармен салыстырғанда бұл құрылым болттардың тартылу кедергісін айтарлықтай жақсартады және жабдықтың ұзақ мерзімді дірілінен болттардың босап кетуіне және жылжуына жол бермейді.
Іргетас бетонын құймас бұрын, саңылаулардың дәл орналасуын және қалыпты саңылаулардың пішіндерін қамтамасыз ету үшін пішімдеу үшін беріктігі жоғары ПВХ пішінді құбырлар, арнайы болат қалыптар немесе ағаш қалыптар бекітіледі. Толық қатып қалғаннан кейін саңылау қабырғаларының зақымдалуын және сынуын болдырмау үшін бетонның бастапқы жиынтығынан кейін құйып алу дереу жүргізілуі керек.
Тегістеу алдында тесіктердің ішіндегі барлық қоқыстарды, сүтті, шаңды және жиналған суды мұқият тазалау керек. Ерітінді материалы мен бастапқы бетон негізі арасында қабат аралық қабаттарсыз немесе қуыстарсыз берік байланыстыруды қамтамасыз ету үшін жан-жақты тазарту үшін жоғары қысымды ауа ұсынылады.
Саңылау позициясының ауытқуына қатаң бақылау жасау керек. Саңылаулар, кіші саңылаулар немесе саңылаулардың пішіндері деформацияланған жағдайда түзету үшін қолмен қашау және оймалау қабылданады. Анкерлік болттарды кесуге немесе қысқартуға қатаң тыйым салынады, өйткені ол болттың беріктігін нашарлатады және анкердің ұзындығы жеткіліксіз болады.
Алдын ала жасалған саңылаулардың вертикальдылығы тесік қабырғаларының 1,5°-тан аспайтын көлбеу ауытқуымен қамтамасыз етілуі керек. Болттарды көлбеу орнату кернеудің біркелкі емес таралуын тудырады, бұл жұмыс кезінде кернеудің шоғырлануына әкеледі және одан әрі болт жіптерінің үзілуіне, жіптің сырғып кетуіне және негіз жақтауының жарылуына әкеледі.
Ортадан тепкіш сорғылардың негізгі жақтауын және бетон іргетасын байланыстыратын негізгі жүк көтергіш құрамдас бөліктер ретінде анкерлік болттар жабдықты бекіту, тегістеу, дірілді азайту және орын ауыстыруға төзімділік функцияларын орындайды. Анық өнеркәсіптік стандарттар материалды таңдауға, беріктік дәрежесіне, ендірілген ұзындығына, орнату процесіне, ерітінділеуге және емдеуге, якорь болттарының босаңсуына және коррозиясына қарсы қолданылады. Кәдімгі болттарды ешқашан алмастырғыш ретінде пайдалануға болмайды.
Материалдар жұмыс жағдайларына, тасымалданатын орталарға және ортадан тепкіш сорғылардың тоннажына сәйкес дұрыс таңдалмағандықтан туындайтын ықтимал қауіпсіздік қауіптерін жою үшін дифференциалды түрде таңдалады:
Қарапайым таза су орталықтан тепкіш сорғылар (азаматтық және кәдімгі өнеркәсіптік сумен жабдықтау):Беріктік дәрежесі 4.8 сыныбынан төмен емес Q235 көміртекті болаттан жасалған анкерлік болттар қабылданады. Олар жоғары баға өнімділігімен тұрақты өнімділікті қамтамасыз етеді және әдеттегі дірілді азайту және бекіту талаптарын қанағаттандырады.
Ағынды суларға, химиялық және коррозиялық орталарға арналған ортадан тепкіш сорғылар:Құрамында қышқыл, сілті, қоспалар және коррозиялық компоненттері бар орталар үшін тот пен коррозияны тиімді болдырмау және тоттың сынуы және құлау сияқты болттардың істен шығуын болдырмау үшін 304 немесе 316 тот баспайтын болаттан жасалған анкерлік болттарды пайдалану керек.
Үлкен көлемдегі жоғары қысымды және жоғары ағынды ауыр центрифугалық сорғылар:Ауыр жүктеме және жоғары тербеліс жиілігі бар жабдық үшін 8.8 немесе одан жоғары дәрежелі жоғары берік анкерлік болттар қажет. Олар жоғары созылу, шаршау және деформацияға төзімділікпен ерекшеленеді және ұзақ мерзімді жоғары жүктемеде үздіксіз жұмыс істеуге жарамды.
Сәйкес келетін аксессуарларға қойылатын талаптар:Анкерлік болттардың әрбір жинағы стандартты керек-жарақтар ретінде тегіс шайбалармен, серіппелі шайбалармен және қос гайкалармен жабдықталуы керек. Толық аксессуарлар комбинациясы су сорғыларының үздіксіз діріліне бейімделу үшін қос қопсытуға қарсы өнімділікті жүзеге асырады.
Енгізілген ұзындық болттардың шығарылатын мойынтірек сыйымдылығын тікелей анықтайды және болттардың тартылуы мен босап кетуін болдырмайтын негізгі көрсеткіш болып табылады. Әртүрлі сорғы түрлері үшін стандартты кірістірілген ұзындық коэффициенттері келесідей көрсетілген:
Жеңіл жұмыс істейтін тік ортадан тепкіш сорғылар: Кірістірілген ұзындығы шағын өлшемді жабдықтың жеңіл бекіту талаптарын қанағаттандыру үшін болт диаметрінен 15 есе кем болмауы керек.
Кәдімгі көлденең өнеркәсіптік ортадан тепкіш сорғылар: Кірістірілген ұзындығы кәдімгі өнеркәсіптік жұмыс жүктемесіне бейімделу үшін болт диаметрінен 20-25 есе көп болуы керек.
Ауыр жұмыс істейтін жоғары ағынды және жоғары қысымды ортадан тепкіш сорғылар: анкерлік мойынтіректерді көтеру және күшті діріл әсеріне қарсы тұру үшін кірістірілген ұзындығы болт диаметрінен 30 есе кем болмауы керек.
Енгізілген ұзындықтың жеткіліксіздігі созылу қабілетінің жеткіліксіздігіне әкеледі, ал болттар ұзақ мерзімді діріл әсерінен босап, тартылуға бейім. Тым ұзын кіріктірілген ұзындық іргетастың болат жолақтарына кедергі келтіріп, құрылыс қалдықтарын тудыруы және іргетастың құрылымдық тұтастығын бұзуы мүмкін.
Орналастырудан кейін анкерлік болттарды тік күйде ұстау керек және көлбеу және ығысуды болдырмас үшін және кейінгі жұмыс кезінде кернеудің біркелкі таралуын қамтамасыз ету үшін арнайы кронштейндермен уақытша бекітіледі. Бұл ретте анкерлік болттарды орнату өлшемдері центрифугалық сорғылар мен көлденең сорғы қондырғыларының өлшемдерімен саңылаулардың орналасуы, болт аралықтары және жабдықтың негізгі жақтауындағы бекіту саңылауларының толық сәйкестігін қамтамасыз ету үшін қатаң түрде тексерілуі керек. Жабдықты нивелирлеуге нақты анықтаманы қамтамасыз ету үшін іргетас бетінің көлденең ауытқуы ±2 мм/м шегінде реттелуі керек.
Ерітінді төсеу үшін арнайы шөгілмейтін ерітінді материалы біркелкі қабылдануы керек. Көп сатылы ортадан тепкіш сорғылар үшін беріктігі жоғары сыныпты ұсақ толтырғыш бетонға артықшылық беріледі. Қарапайым цемент ерітіндісіне қатаң тыйым салынады. Қарапайым ерітінді қатайғаннан кейін шөгіп, жарылып, саңылаулар мен қуыс жерлерді қалыптастырады, бұл болттар мен іргетас арасындағы жалпы кернеу өнімділігіне кепілдік бере алмайды. Көп сатылы сорғыларды төсеу үшін қолданылатын бетонның беріктік дәрежесі ауыр жүктеме кезінде якорь беріктігін жақсарту үшін бастапқы іргетас бетонынан бір сортқа жоғары болуы керек.
Алдын ала дайындалған саңылауларда бетонды және ерітінді материалын нығыздау кезінде операция жұмсақ және біркелкі болуы керек. Анкерлік болттарды еңкейтуге және сорғы корпустары мен сорғы қондырғыларын ауыстыруға қатаң тыйым салынады, бұл бұрынғы орналастыру және тегістеу жұмыстарының жарамсыз болуына жол бермеу және болттардағы эксцентрлік кернеудің жасырын қаупін жою.
Құрылыс беріктікке сәйкестік принципін қатаң сақтау керек. Сорғы корпустары мен сорғы қондырғыларын тегістеу, туралау және бекіту іргетас бетонының беріктігі жобалық беріктіктің 75% -нан астамына жеткеннен кейін ғана жүзеге асырылады. Екінші реттік төсеу дәл орналасу кезінде жүзеге асырылады. Қосалқы ерітінді қабатының биіктігі біркелкі қалыңдығымен және тегіс жалпы бетімен 30-70 мм шегінде реттелуі керек.
Екінші реттік төсеу алдында іргетастың жанасу беті мұқият өңделуі керек: жаңа және ескі бетонның, сондай-ақ аралық қабаттарсыз ерітінді қабатының тығыз байланысын қамтамасыз ету үшін беткі шаң мен қоқысты таза сумен жуып, негіз бетін толығымен сулаңыз. Қоршаған ортаның құрылыс температурасы қатаң бақылауда болуы керек. Қоршаған орта температурасы 0℃ төмен болған кезде, аяздың зақымдануын және ерітінді қабатының беріктігін бұзуды болдырмау үшін мұздатуға қарсы арнайы шараларды қолдану қажет.
Тегістеу материалы ішкі ауаны шығару үшін қабатты дірілмен тығыздалуы керек. Кептіру тегістеуден кейін дереу жүргізілуі керек. Қоршаған ортаның температурасы 5℃-ден төмен болса, төмен температурадағы аяздың зақымдануынан туындаған жарықтар, тегістеу және стандартты емес беріктікке жол бермеу үшін бүкіл өңдеу процесінде жылу оқшаулау және мұздатуға қарсы қорғаныс қабылдануы керек. Қалыпты жұмыс жағдайында ерітіндімен қапталған құрылым жабдықты түпкілікті қатайтуға дейін кемінде 72 сағат бойы қатаюы керек.
«Алдымен нивелирлеу, кейін қатайту» принципі сақталуы керек. Сорғы негізінің жақтауының көлденең ауытқуы 0,05 мм/м шегінде реттелуі керек. Жаңғақтарды симметриялы түрде диагональды бағытта бірнеше рет өту арқылы бұрау керек. Бір реттік толық қатайтуға және бір жақты мәжбүрлеп тартуға тыйым салынады, бұл сорғы негізінің жақтауының деформациясын, жабдықты теңестіру дәлдігінің ауытқуын және болттардың шамадан тыс жүктелуін бұзуы мүмкін.
Ашық сорғы үйлері, ылғалды цехтар және суды тазарту жұмыстарының шарттары: болтты орнатуды қабылдағаннан кейін болттарға тоттануға қарсы бояу біркелкі жағылады. Ылғалды оқшаулау және коррозияны баяулату үшін негізгі бөліктерге су өткізбейтін және коррозияға қарсы таспаны орап қоюға болады.
Жоғары жиілікті тербеліспен және үздіксіз жұмыс істейтін жұмыс жағдайлары: қос гайкалар мен серіппелі шайбаларды біріктіретін қос қопсытуға қарсы құрылым қабылдануы керек. Ауыр жұмыс жағдайлары үшін дірілден туындаған гайканың қопсытуын толығымен болдырмау үшін арнайы жіпті бекітетін желім қолдануға болады.
Тұрақты тексеру механизмі: Қайта қатайту инспекциясы әдеттегі құрғақ жұмыс жағдайында әр 3 ай сайын жүргізілуі керек. Жоғары температура, жоғары ылғалдылық, күшті коррозия және интенсивті діріл бар жұмыс жағдайларында қопсыту мен коррозияның жасырын қауіптерін уақтылы жою үшін арнайы ай сайынғы тексеру жүргізіледі.
Ортадан тепкіш сорғы анкерлік жүйелерінің стандартты емес шағын конструкциясы кейінгі кезеңде жабдықтың ақауларына айналады. Жұмыс орнындағы жиі кездесетін қателер және сәйкес қауіптер төмендегідей тізімделген:
Төмен өлшемді алдын ала жасалған тесіктер және жеткіліксіз саңылаулар:Тегістеу материалы болттарды толығымен орап тастай алмайды, бұл анкерлеу үшін кернеуді көтеретін аумақтың жеткіліксіздігіне әкеледі. Жұмыс кезінде жабдық шайқалады, ауысады және ауытқиды.
Анкерлік болттардың стандартты емес ендірілген тереңдігі:Созылу мойынтіректерінің жеткіліксіздігі ұзақ мерзімді діріл кезінде болттардың босап, көтерілуіне әкеліп соғады, сорғы корпусының коаксиалдылығын жояды және мойынтіректер мен дөңгелектердің тозуын күшейтеді.
Жалғыз гайкамен және серіппелі шайбасыз жеңілдетілген аксессуар конфигурациясы:Мұндай конфигурация үздіксіз дірілге төтеп бере алмайды, ал жаңғақтар автоматты қопсытуға бейім, бұл қондырғының резонансының және жабдықтың тұрақсыздығының негізгі себебі болып табылады.
Кәдімгі ерітіндімен төсеу және қату уақыты жеткіліксіз:Ерітінді іргетастың жалпы тұтастығын бұза отырып, кішірейіп, жарылып, ішкі қуыс аймақтарды дамытады. Жабдық ұзақ мерзімді жұмыс кезінде тұтастай ауысуы мүмкін.
Болттарды көлбеу орнату және бір жақты бекіту:Болттарда біркелкі емес кернеу және күшті кернеу концентрациясы пайда болады, бұл болттардың сынуына және ұзақ уақыт жұмыс істегеннен кейін сорғы негізінің жақтауының жарылуы мен зақымдалуына әкеледі.
Қатаң қабылдау якорь құрылысы және қайталама төсеу жұмыстары аяқталғаннан кейін жүргізіледі, ал жабдықты қабылдаудан өткеннен кейін ғана пайдалануға болады. Қабылдау көптеген аспектілерді қамтиды, соның ішінде негізгі бетінің дәлдігі, құрылыс технологиясы, материал стандарттары, төмен температурадағы құрылыс және жабдықты сынақтан өткізу.
Қабылдау үш негізгі санатқа бөлінеді: сыртқы түрін тексеру, құрамдас бөліктерді тексеру және сынақ жұмысын тексеру.
Негізгі беттің дәлдігін қабылдау:Жабдықты орнату іргетасының бетінің көлденең ауытқуы ±2 мм/м шегінде реттелуі керек. Алдын ала дайындалған саңылаулардағы ерітінділер тығыз және қуыс жерлерсіз, жарықтарсыз және шөгінділерсіз толық болуы керек. Саңылаулардың айналасындағы бетон тегіс, бүтін және зақымдануы мен ақаулары болмауы керек.
Болт құрамдастарын қабылдау:Болттардың тік ауытқуы еңкею немесе жылжусыз 2 мм/м аспауы керек. Барлық керек-жарақтар толық және бүтін болуы керек, ал болттардың жіптері сырғып кетпеуі, коррозиясы және деформациясы болмауы керек. Болттардың сипаттамалары мен материалы дизайн талаптарына сәйкес болуы және сорғы түріне сәйкес болуы керек.
Тегістеу технологиясы және материалды қабылдау:Көп сатылы ортадан тепкіш сорғыларды төсеу үшін бір сортты жоғары беріктігі бар ұсақ толтырғыш бетон қолданылады, ал қарапайым сорғылар үшін арнайы шөгілмейтін ерітінді материалы қабылданады. Қосалқы ерітінді қабатының қалыңдығы 30 мм-ден 70 мм-ге дейінгі біркелкі болуы керек. Құрылысты бастамас бұрын негіз беті мұқият жуылып, сулануы керек, ал төмен температуралы орталарда мұздатуға қарсы және жылу оқшаулау шаралары толығымен орындалуы керек.
Сынақ операциясын қабылдау:Жабдық толық жүктемеде 2 сағаттан астам үздіксіз жұмыс істегеннен кейін анкерлік гайкалардың босамауы, негізгі жақтаудың жылжуы, қалыптан тыс резонанс немесе құрылғының қалыптан тыс дірілі мен шуы болмауы керек және жабдықтың барлық жұмыс параметрлері тұрақты болуы керек.
Құжаттарды қабылдау:Толық жазбалар, соның ішінде болттардың сипаттамалары, материал сертификаттары, төсеу материалдарының беріктік деңгейлері, құрылыс температурасы, қатаю жазбалары және қатайту процесінің деректері кейінгі техникалық қызмет көрсету, тексеру және жаңарту үшін сақталуы керек.
Алдын ала жасалған анкерлік саңылаулардың құрылысы және орталықтан тепкіш сорғылар үшін анкерлік болттарды орнату сорғы қондырғыларының тұрақтылығын анықтайтын маңызды жасырын жұмыстар болып табылады. Құрылыстың барлық процесі, соның ішінде өлшемді бақылау, ерітінділеу және қатайту құрылыс қателерін болдырмау үшін тиісті стандарттарға қатаң сәйкестікте жүзеге асырылуы керек.
