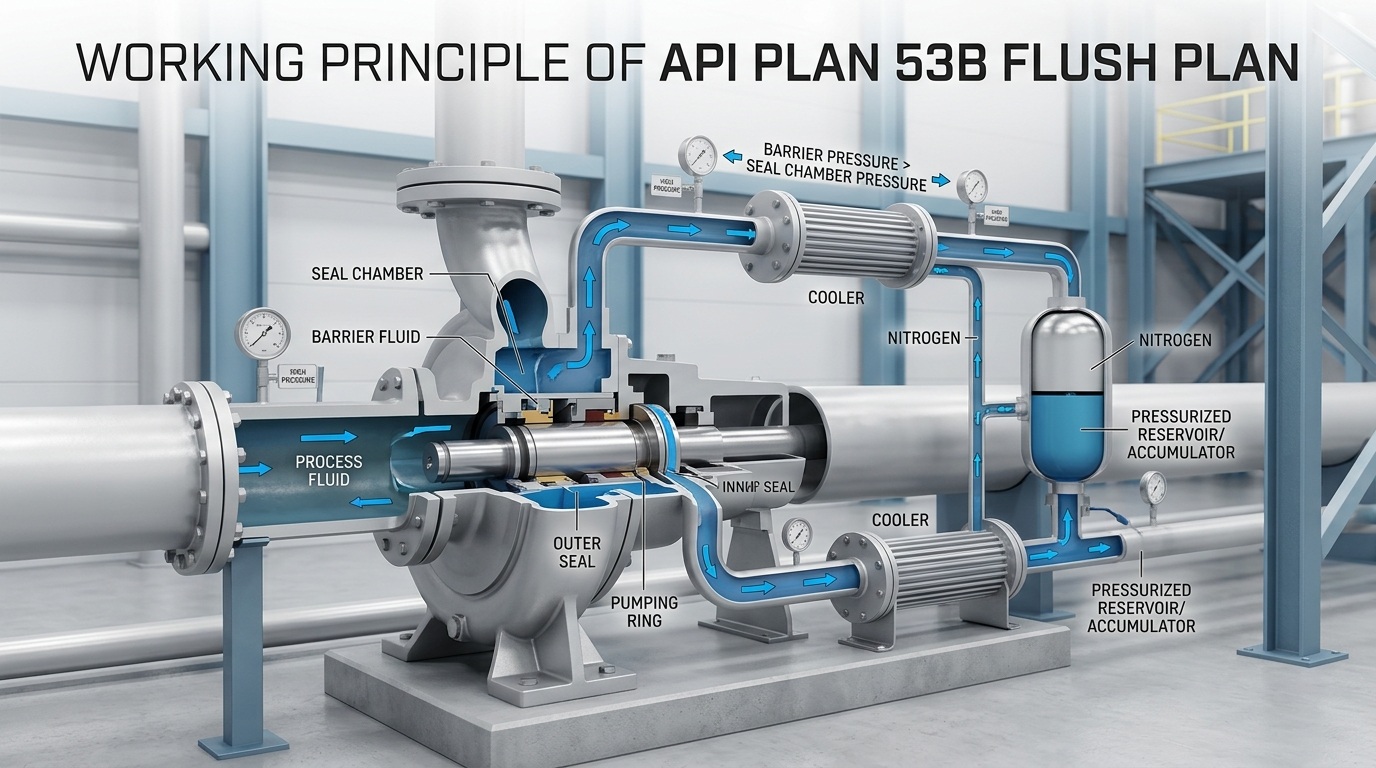

API PLAN 53B Flush жоспарының жұмыс принципі

API PLAN 53B жуу жоспары API 682 салалық стандартына қатаң сәйкес келетін жоғары қысымды, улы және жанғыш орталары бар жұмыс жағдайында нөлдік ағып кетпейтін тығыздағыштарға арналған негізгі кедергі сұйықтық айналымы және қысым жүйесі болып табылады. Көптеген сорғы өндірушілері мен пайдалану және техникалық қызмет көрсету инженерлері 53A, 53B және 53C жоспарындағы қысым логикасын ажырата алмайды. Бұл құжат API PLAN 53B жуу жоспарының жұмыс принципін толық түсіндіреді.

API PLAN 53B жуу жоспарының негізгі жұмыс принципі

Жабдықты іске қосу, өшіру және пайдаланудың бүкіл циклімен біріктірілген API PLAN 53B жуу жоспарының жұмыс принципін үш негізгі кезеңге бөлуге болады: қысымды орнату, айналмалы салқындату, ағып кетуді өтеу және бақылау. Бүкіл процесс жабық циклде және тамаша тұрақтылықпен автоматты түрде жұмыс істейді.

1. Қысымды орнату кезеңі

Жүйені іске қоспас бұрын, жүйе қысымын калибрлеуді аяқтау үшін аккумулятордың арнайы зарядтау порты арқылы қуықтың газ камерасына инертті газды алдын ала зарядтаңыз. Тосқауыл сұйықтығының жалпы қысымы сенімді қысым тосқауылын қалыптастыру үшін сорғы тығыздағыш камерасындағы технологиялық ортаның қысымынан 2~6 кг/см² жоғары болуы үшін қатаң бақыланады. Қуықтың серпімді буферлік сипаттамасына сүйене отырып, жүйе тосқауыл сұйықтығының шамалы жоғалуы жағдайында да қысқа уақыт бойы тұрақты қысымды сақтай алады, кенеттен қысымның төмендеуінен туындаған тығыздағыштың бұзылуын болдырмайды және жабдықты іске қосу мен пайдалану үшін берік қауіпсіздік негізін қалады.

2. Айналымдағы салқындату кезеңі

Сорғы іске қосылғаннан кейін, кіріктірілген сорғы сақинасы кедергі сұйықтығын айналымға шығарады. Төмен температуралы және жоғары қысымды тосқауыл сұйықтығы жылуды тасымалдай отырып, тығыздағыштың үйкеліс жұптарын майлайды. Қыздырылған тосқауыл сұйықтығы салқындату үшін жылу алмастырғыш арқылы өтеді, содан кейін жабық контурды қалыптастыру үшін тығыздағыш камерасына оралады. Бұл реттелетін температура мен қысым ортасы тығыздағыш беттерінде жоғары температураның тозуына, құрғақ күйіп қалуына және коксталуына тиімді жол бермейді және механикалық тығыздағыштардың қызмет ету мерзімін едәуір ұзартады.

3. Ағып кетуді өтеу және бақылау кезеңі

Жабдықтың қалыпты жұмысы кезінде тосқауыл сұйықтығының шамалы жоғалуы сөзсіз болады, себебі тосқауыл сұйықтығының аз мөлшері технологиялық орта жағына ішкі тығыздағыш беті арқылы өтеді, бұл қалыпты құбылыс. Бұл кезде аккумуляторлық қуық ішіндегі жоғары қысымды азот қысым айырмашылығынан автоматты түрде кеңейіп, сұйықтықтың жоғалуын өтеу және қолмен араласусыз нақты уақытта жүйе қысымын тұрақтандыру үшін айналым тізбегін толтыру үшін сұйықтық камерасындағы кедергі сұйықтығын итереді.

Тығыздағыштың тозуы күшейсе немесе құбыр желісінің аздап ағып кетуі орын алса, тосқауыл сұйықтығының шамадан тыс жоғалуы жүйе қысымының белгіленген шекті мәннен төмен түсуіне әкеледі және сәйкес келетін қысым қосқышы автоматты түрде дабылды іске қосады. Пайдалану және техникалық қызмет көрсету персоналы жүйенің номиналды қысымын жылдам қалпына келтіру және жабдықтың үздіксіз және қауіпсіз жұмысын қамтамасыз ету үшін сұйықтықты толтыру порты арқылы таза және үйлесімді тосқауыл сұйықтығын толтыра алады.

Күнделікті пайдалану және техникалық қызмет көрсету бойынша негізгі ескертулер

Стандартталған пайдалану және техникалық қызмет көрсету 53B жүйесінің ұзақ мерзімді тұрақты жұмысы үшін өте маңызды. Күнделікті жұмыста келесі негізгі мәселелерге назар аудару керек:

• Материалдың ластануын, қабыршақтауды немесе ішкі өткізгіштіктен туындаған коррозияны болдырмау үшін тосқауыл сұйықтығы мен технологиялық орта арасында үйлесімділік сынағы алдын ала жүргізілуі керек.
• Аккумулятордың алдын ала зарядталған азот қысымын жүйелі түрде тексеріңіз. Қысым төмендесе, азотты уақтылы толықтырыңыз және қуық ескірген немесе зақымдалған кезде оны дереу ауыстырыңыз.
• Құрғақ үйкеліске және тығыздағыштардың күйіп кетуіне әкелетін ауаның бітелуіне байланысты айналымның үзілуін болдырмау үшін жабдықты іске қосар алдында барлық құбырлардан ауаны толығымен шығарыңыз.
• Жылудың таралуының тиімділігін қамтамасыз ету және шамадан тыс температурадан туындаған тосқауыл сұйықтығының істен шығуын болдырмау үшін жылу алмастырғыштағы қақ пен май дақтарын үнемі тазалаңыз.
• Төмен қысымды автоматты түрде алдын ала ескертуді жүзеге асыру және жабдық ақауларының одан әрі кеңеюіне жол бермеу үшін қысым дабылын DCS басқару жүйесіне қосу ұсынылады.

Түйіндеме

Қысқаша айтқанда, API PLAN 53B жуу жоспарының өзегі айналмалы салқындату мен компенсация үшін үш сатылы тұйық жүйемен біріктірілген қуық аккумуляторы арқылы қысымды тәуелсіз тұрақтандыруда жатыр. Ол алдын ала қысым жасау арқылы қысым тосқауылын орнату, сорғы сақинасы арқылы мәжбүрлі салқындатуды жүзеге асыру және қысымды автоматты компенсациялау және аккумулятормен тұрақтандыру арқылы қос механикалық тығыздағыштарды толығымен қорғайды.
